DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления
DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления
Спецификации
Номер модели :
DCM260B-232
Место происхождения :
Гуандун, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Способность поставки :
100000 часть/частей в Месяц
Срок поставки :
5-10 дней работы
Упаковывая детали :
1pcs/внутренняя коробка с губкой, 100pcs/ctn
Использование :
Угол ориентации измерения
Теория :
технология mems
Выпуск :
Датчик цифров
динамическая точность направления по компасу :
0.8deg
Опрокиньте разрешение угла :
0.1deg
Опрокиньте точность угла :
0.2deg
Широкая температура :
-40C | + 85C
Размер :
L55*W37*H24mm
Силовое питание :
5 В постоянного тока
Порт интерфейса выхода :
Стандартное RS232/RS485/TTL опционное
Класс защиты :
IP67
Порт :
HK
Описание

DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления



▶Описание продукта



DDM350B / DDM360B представляет собой трехмерный динамический электронный компас, который включает в себя 9-осевое инерциальное измерительное устройство, включающее трехосевой акселерометр, трехосевой гироскоп,и трехосевой потоковой шлюзИспользуя высокие динамические угловые характеристики гироскопа и высокоустойчивые характеристики положения акселерометра,углы наклона и проката, которые следуют сложным изменениям положения, получаются с помощью динамического инерциального навигационного алгоритмаГеомагнитный угол азимута использует твердомагнитные и мягкомагнитные алгоритмы калибровки.так что компас может устранить влияние магнитного поля через алгоритм калибровки даже в среде с помехами магнитного поляНаправление рассчитывается в режиме реального времени центральным процессором, а динамические углы наклона и поворота используются для динамической компенсации направления для широкого диапазона магнитных азимутов.обеспечение того, чтобы компас мог предоставлять высокоточные данные о направлении даже при углах наклона до ±85°. Электронный компас интегрирует высокоуровневый арифметический процессор DSP с диверсифицированными режимами вывода. Стандартные интерфейсы включают RS232/RS485/TTL и другие интерфейсы,и другие коммуникационные интерфейсы могут быть настроены.



▶Основные особенности

★ Диапазон измерения угла наклона: наклона ± 85°, угол проката ± 180°

★ С твердым магнитом, мягким магнитом и компенсацией угла наклона

★ Стандартный выходной интерфейс RS232/RS485/TTL

★ Точность угла азимута: 0,8°

★ Разрешение наклона: 0,1°

★ Точность наклона: 0,2°

★ Широкий диапазон температур: -40°C+85°C

★ Размеры: L55×W37×H24mm

★ 5В постоянное питание

★ водонепроницаемость IP67







Электрические характеристики





Параметр DDM350B/DCM360B
Курс компаса Точность курса 00,8°
Резолюция 0.1°
Диапазон высоты ± 90°
Диапазон проката ± 180°
Точность наклона Статическое состояние 0,2°
Динамический 0,5°
Резолюция 0.1°
Диапазон углов компенсации наклона Прокат ± 180°
Наклон < 85°
Калибровка Калибровка жесткого железа Да, да.
Калибровка мягкого железа Да, да.
Метод калибровки помех магнитного поля Один оборот плоскости (двухмерная калибровка)
Физические особенности Размер Размер оболочки:L55×W37×H24mm
Размер PCBA: L33×W27×H9mm

RS232/RS485/TTL

Линия соединения интерфейса

 Шелл: 4PIN 1m прямой провод
Одноплотное: 4 PIN 30 см конечный провод
Интерфейс Задержка запуска < 50 мс
Коэффициент выработки 20 Гц/с
Ставка Baud от 2400 до 115200 baud
Формат вывода Бинарный протокол высокой производительности
Сила Напряжение питания (по умолчанию) DC +5V
(Конфигурация) DC 9 ≈ 36 В
Ток (MAX) 45 мА
Идеальная модель 35 мА
Режим сна ТБД
Экология Операционный диапазон -40°C ≈ +85°C
Температура хранения -40°C ≈ +85°C
Сопротивление вибрации 2500 г
ЭМК Согласно EN61000 и GBT17626
MTBF ≥ 98000 часов/час
Сопротивление изоляции ≥ 100 мегом
Устойчивость к ударам 100g@11ms,3 Осиевое направление (половина синусоида)
Противовибрация 10 гм, 10 ‰ 1000 Гц
Вес Однопалатная панель: ≤25 г ≤135 г (включая 1-метровый кабель)

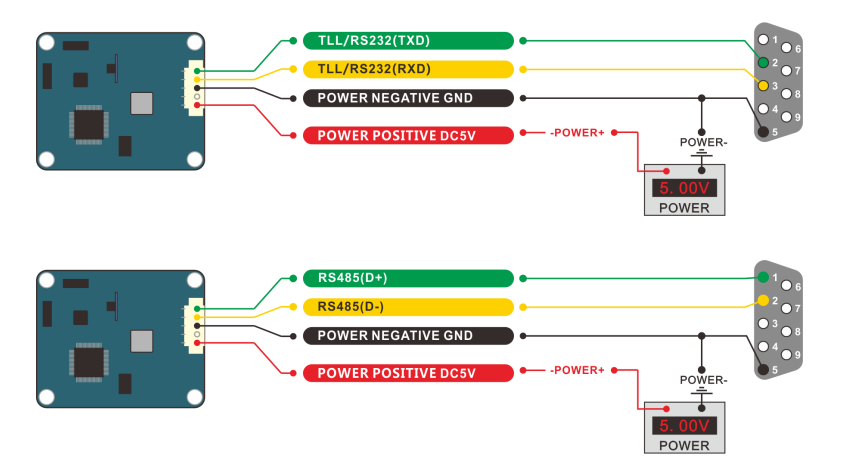

▶ СВЯЗАНИЕ

Цвет

Функция

 Красный ЧЕРНЫЙ Желтый ЗЕЛЕНЫЙ
5 В постоянного тока ГНД

RS232 ((RXD)

TTL(RXD)

RS485 ((D-)

RS232 ((TXD)

TTL(TXD)

RS485 ((D+)

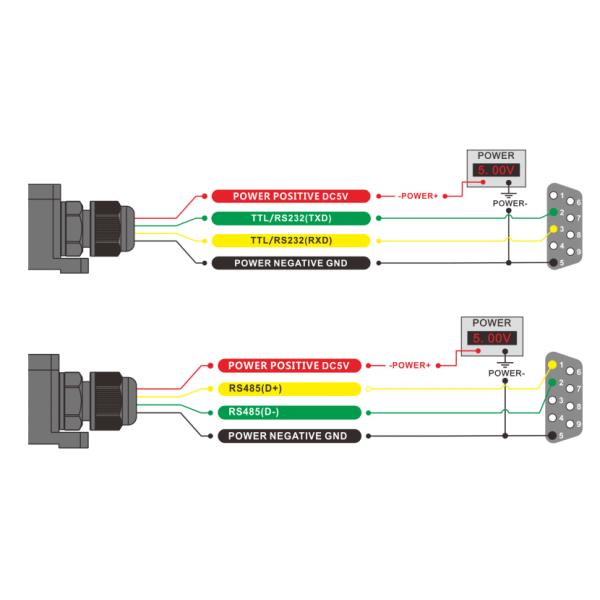

DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления

Цвет

Функция

 Красный ЧЕРНЫЙ Желтый ЗЕЛЕНЫЙ
5 В постоянного тока ГНД

RS232 ((RXD)

TTL(RXD)

RS485 ((D+)

RS232 ((TXD)

TTL(TXD)

RS485 ((D-)

DCM260B IP67 защита динамический 3D цифровой компас датчик 0,8° точность направления
