DCM250B TLL 3D цифровой компас сенсорная панель с точностью 0,8 градуса направления
DCM250B TLL 3D цифровой компас сенсорная панель с точностью 0,8 градуса направления
Спецификации
Номер модели :
DCM250B-TTL
Место происхождения :
Гуандун, Китай
Минимум для заказа :
1
Условия оплаты :
T/T, PayPal
Возможность поставки :
1000 часть/частей в месяц
Срок поставки :
5 дней для образца
Детали упаковки :
50pcs/box, 500pcs/ctn
Использование :
Магнитный датчик
Теория :
Магнитный датчик
Выпуск :
Датчик цифров, стандартное RS232/RS485/TTL
Опрокиньте разрешение угла :
0.1deg
Опрокиньте точность угла :
0.2deg
Широкая температура :
-40 ~+ 85C
Размер продукта :
L33*W27*H8mm
Силовое питание :
DC5V
Другие функции подгоняли :
Да, да.
Масса продукта :
20G
Задержка начала :
<50ms>
Описание

DCM250B Low Power TLL 3D Digital Compass Sensor Board с точностью 0,8 градуса



▶Основные особенности

★ Точность курса: 0,8°

★ Диапазон измерения наклона: ±85°

★ Разрешение наклона: 0,1°

★ Точность наклона: 0,2°

★ Температурный диапазон: -40°C+85°C

★ 5В постоянное питание

★ С твердым магнитом, мягким магнитом и компенсацией наклона

★ Стандартный выходной интерфейс RS232/RS485/TTL



▶Применение

★ Спутниковая антенна поиска

★ Навигационная съемка

★ Комбинированная навигация по GPS

★ Сервоуправление антенной

★ Инфракрасный визуализатор

★ Лазерный дальномер

★ Картографирование

★ подводный робот-навигатор

★ Океанографический инструмент исследования







▶ ВОПРОС



DCM250B/260B - это недорогой трехмерный электронный компас, использующий жесткий и мягкий магнитный алгоритм калибровки,так что компас может устранить влияние магнитного поля через алгоритм калибровки в среде с помехами магнитного поляDCM250B&260B интегрирует трехосевой датчик потоковой шлюзы, рассчитывает курс в режиме реального времени через центральный процессор,и использует трехосевой акселерометр для выполнения компенсации курса для широкого диапазона углов наклонаЭлектронный компас интегрирует высокоточное управление MCU и диверсифицированные методы вывода.Стандартные интерфейсы включают RS232/RS485/TTL и другие интерфейсы, и другие коммуникационные интерфейсы могут быть настроены.

DCM250B/260B имеет небольшие размеры, низкое потребление энергии и может использоваться во многих областях, таких как стабильные антенны, транспортные средства, интеграция систем и т. Д.Высокая устойчивость к ударам и высокая надежность также позволяют компасу нормально работать в чрезвычайно суровых условиях, и более подходит для современной системы интегрального управления точными измерениями.



▶Спецификации

Параметры DCM250B/260B
Параметры курса компаса Точность курса 00,8°
Резолюция 0.1°
Параметр наклона компаса Точность наклона 0.1°<15° ((Расстояние измерения)
0.2°<30° ((Расстояние измерения)
0.3°<60° ((Размер диапазона)
Диапазон высоты ± 85°
Точность проката 0.1°<15° ((Расстояние измерения)
0.2°<30° ((Расстояние измерения)
0.3°<60° ((Размер диапазона)
Диапазон проката ± 85°
Резолюция 0.1°
Диапазон углов компенсации наклона < 40°
калибровка Калибровка жесткого железа Да, да.
Калибровка мягкого железа Да, да.
Метод калибровки помех магнитного поля Повернуть горизонтально один раунд (2D калибровка)

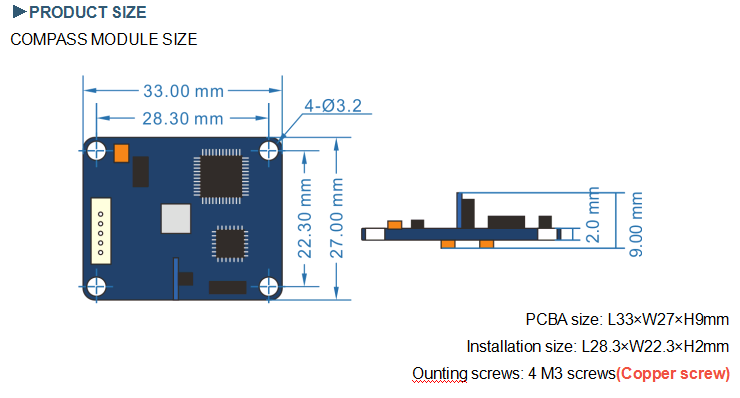

Физические характеристики Размер Размер оболочки:L55×W37×H24mm
Размер PCBA: L33×W27×H9mm

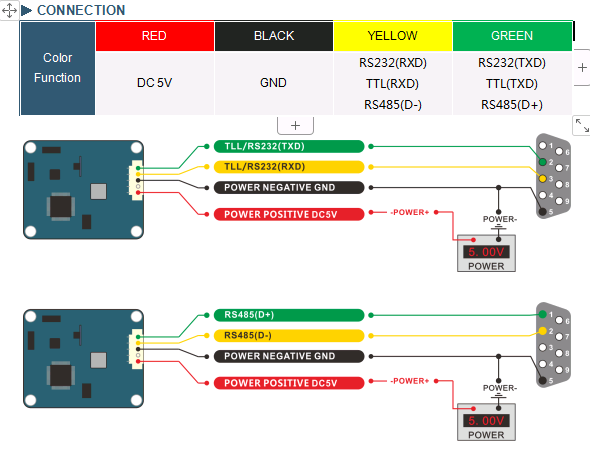

RS232/RS485/TTL Шелл: 4 ПИН 1-метровый прямый свинец
  PCBA: 4PIN 30 см конечный кабель
Интерфейс Задержка запуска < 50 мС
Коэффициент выработки 20 Гц/с
Ставка Baud от 2400 до 19200 baud
Формат вывода Бинарный протокол высокой производительности
Электрическое питание Напряжение питания (по умолчанию) DC+5V
(необязательно) DC 9V36V
Ток (MAX) 45 мА
Идеальный режим 35 мА
Режим сна ТБД
Экология Операционный диапазон -40°C ≈ +85°C
Температура хранения -40°C+100°C
Противовибрационная производительность 2500 г
ЭМК Согласно EN61000 и GBT17626
MTBF ≥40000 часов/час
Сопротивление изоляции ≥ 100 МΩ
Устойчивость к ударам 100g@11ms, в трех направлениях (половина синусоида)
Противовибрация 10 гм, 10 ‰ 1000 Гц
Вес Однопалатная панель: ≤25 г ≤135 г (включая 1-метровый кабель)
