DDM360 3D динамический электронный компас с компенсацией наклона RION
DDM360 3D динамический электронный компас с компенсацией наклона RION
DDM360 3D динамический электронный компас с компенсацией наклона RION
DDM360 3D динамический электронный компас с компенсацией наклона RION
DDM360 3D динамический электронный компас с компенсацией наклона RION
DDM360 3D динамический электронный компас с компенсацией наклона RION
Спецификации
Минимальное количество заказов :
1 шт.
Условия оплаты :
Т/Т, ПайПал
Способность к поставкам :
3000 шт/месяц
Время доставки :
7 рабочих дней
Подробная информация об упаковке :
Картон
Сопротивление вибрации :
2500g
Ток (MAX) :
45 мА
Формат выхода :
Бинарный протокол высокой производительности
MTBF :
≥ 98000 часов/час
Режим сна :
TBD
Калибровка жесткого железа :
Да, да.
Точность курса :
0.8°
Задержка запуска :
<50ms>
Описание

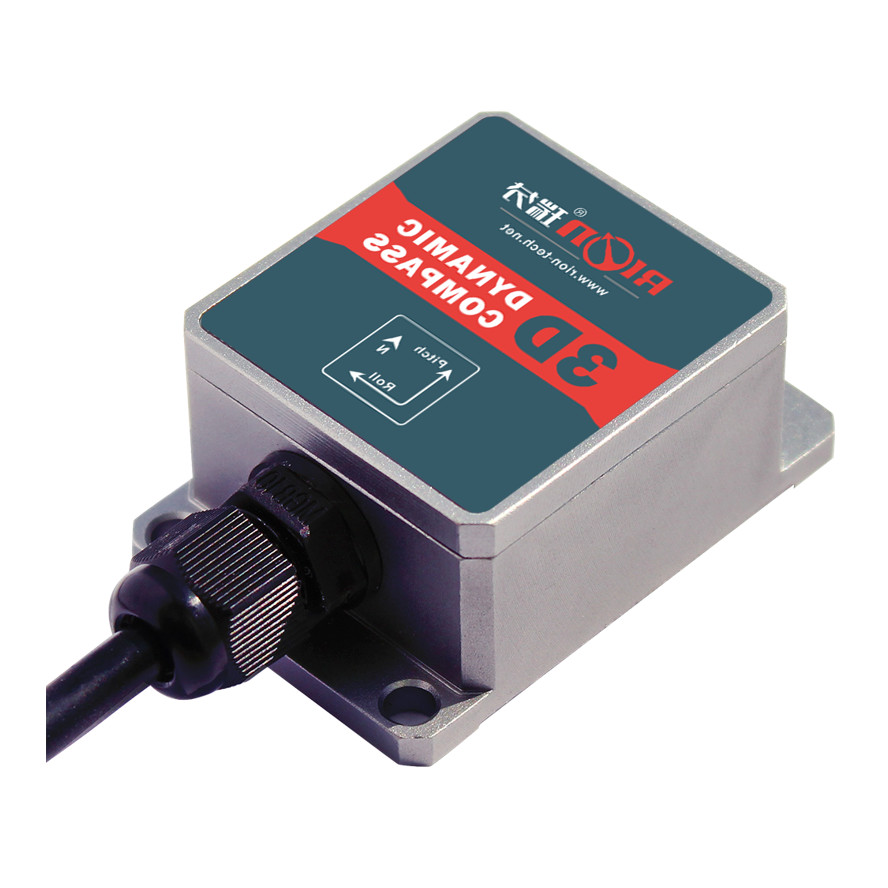

DDM360 3D динамический электронный компас с компенсацией наклона RION



Описание продукта:

DDM350B / DDM360B представляет собой трехмерный динамический электронный компас, который включает в себя 9-осевое инерциальное измерительное устройство, включающее трехосевой акселерометр, трехосевой гироскоп,и трехосевой потоковой шлюзИспользуя высокие динамические угловые характеристики гироскопа и высокоустойчивые характеристики положения акселерометра,углы наклона и проката, которые следуют сложным изменениям положения, получаются с помощью динамического инерциального навигационного алгоритмаГеомагнитный угол азимута использует твердомагнитные и мягкомагнитные алгоритмы калибровки.так что компас может устранить влияние магнитного поля через алгоритм калибровки даже в среде с помехами магнитного поляНаправление рассчитывается в режиме реального времени центральным процессором, а динамические углы наклона и поворота используются для динамической компенсации направления для широкого диапазона магнитных азимутов.обеспечение того, чтобы компас мог предоставлять высокоточные данные о направлении даже при углах наклона до ±85°. Электронный компас интегрирует высокоуровневый арифметический процессор DSP с диверсифицированными режимами вывода. Стандартные интерфейсы включают RS232/RS485/TTL и другие интерфейсы,и другие коммуникационные интерфейсы могут быть настроены.



Особенности:

  • Диапазон измерения угла наклона: наклона ±85°, угол проката ±180°
  • С твердым магнитом, мягким магнитом и компенсацией угла наклона
  • Стандартный выходной интерфейс RS232/RS485/TTL
  • Широкий диапазон температур: -40°C+85°C
  • Разрешение наклона: 0,1°
  • Точность наклона: 0,2°


Технические параметры:

DDM350B/360B   Параметр
Курс компаса Точность курса 00,8°
Резолюция 0.1°
Диапазон высоты ± 90°
Диапазон проката ± 180°
Точность наклона Статическое состояние 0,2°
Динамический 0,5°
Резолюция 0.1°
Диапазон углов компенсации наклона Прокат ± 180°
Наклон < 85°
Калибровка Калибровка жесткого железа Да, да.
Калибровка мягкого железа Да, да.
Метод калибровки помех магнитного поля Один оборот плоскости (двухмерная калибровка)
Физические особенности Размер Размер оболочки:L55×W37×H24mm
Размер PCBA: L33×W27×H9mm

RS232/RS485/TTL

Линия соединения интерфейса

 Шелл: 4PIN 1m прямой провод
Одноплотное: 4 PIN 30 см конечный провод
Интерфейс Задержка запуска < 50 мс
Коэффициент выработки 5 ~ 100 Гц ((настраиваемый)
Ставка Baud От 4800 до 115200 бодов
Формат вывода Бинарный протокол высокой производительности
Сила Напряжение питания (по умолчанию) DC +5V
(Конфигурация) DC 9 ≈ 36 В
Ток (MAX) 45 мА
Идеальная модель 35 мА
Режим сна

ТБД
Экология Операционный диапазон -40°C ≈ +85°C
Температура хранения -40°C ≈ +85°C
Сопротивление вибрации 2500 г
ЭМК Согласно EN61000 и GBT17626
MTBF

≥ 98000 часов/час
Сопротивление изоляции ≥ 100 мегом
Устойчивость к ударам 100g@11ms,3 Осиевое направление (половина синусоида)
Противовибрация 10 гм, 10 ‰ 1000 Гц
Вес Одноплотное дерево: ≤ 25 г. Ограждение: ≤ 135 г. (включая 1-метровый кабель)


Применение:

★ Поиск спутниковой антенной

★ Сервоуправление антенной

★ Морская география и картография

★ Инфракрасный визуализатор

★ Робот для особых случаев
