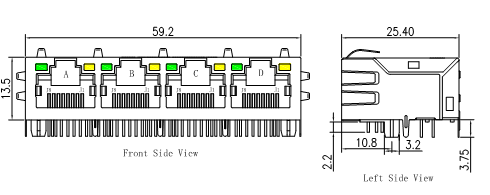

1*4 RJ45 соединитель с 10/100 базовой TX интегрированный магнитный для PoE применения

Быстрая информация о 100Base T RJ45 Magjack PoE:

• Тип соединителя:Р.Дж.45 Подключения с несколькими портами
• Тип интерфейса модульного разъема и розетки:RJ45
• Коннектор и контакт заканчиваются на:Печатные платы
• Ориентация замка:Стандартный - Зажиматель
• Конфигурация нескольких портовБандиты
• Конфигурация матрицы порта:1х4
• Плотность контакта соединителя:Стандартный
• Ориентация на PCB:Прямой угол
• Таблицы EMI: С
• Тип индикатора состояния:Светодиоды
• Да, да.Цвет светодиода:Желтый
• ЛевыйЦвет светодиода:Зеленый
• Материал корпуса:Термопластический ПА66+30%G.F.UL94V-0
• Контактный материал:Фосфор бронзаC5210R-EH Толщина = 0,35 мм
• Пины:МедьC2680R-H Толщина = 0,35 мм
• Щит:SUS S201-1/2HТолщина = 0,2 мм
• Контактная пластина:Золото6 микродюймов в минуту, в зоне контакта.

Электрические характеристики @25°C:

Что такое терминалы Боба Смита?


Терминалы Боба Смита, также известные как сети терминалов Боба Смита, являются технологией, используемой в портах Ethernet.Эта технология улучшает производительность интерфейсов Ethernet с использованием резисторов и конденсаторов для обеспечения совместимости импеданса общего режимаЭто помогает уменьшить электромагнитные помехи (ЭМИ) и улучшить целостность сигнала.соединенные через конденсатор 1000pF с землей шассиРезисторы обычно размещаются в серии с каждой дифференциальной сигнальной линией, а конденсатор используется для фильтрации шума общего режима.Целью этой техники завершения является соответствие общего режима импеданс линии передачи, что помогает минимизировать отражения и поддерживать целостность сигнала.

Применение RJ45 Ethernet MagJack:

1Промышленные коммутаторы Ethernet:используется в промышленных средах для обеспечения надежной высокоскоростной связи данных 10/100Base-T.
2Быстрый коммутатор Ethernet:Поддерживает эффективную передачу данных с технологией Fast Ethernet.
3Переменчик 4 слоя:используется для обработки данных на транспортном уровне модели OSI.
4. LAN Switch (переменчик локальной сети):Эффективный обмен данными между устройствами связи локальной сети.
5. WAN-свитч (свитч широкополосной сети):используется для управления трафиком данных между широкополосными сетями в разных местах.
6. коммутатор банкомата (сменщик асинхронного режима передачи):передает данные в соответствии с протоколом сети ATM.
7. FDDI переключатель (Fiber Distributed Data Interface):используется в сетевых коммутаторах, которые используют технологии волоконно-оптических для передачи данных.
8. Токен-Ринг переключатель:Поддерживает топологию токенной кольцевой сети, обеспечивающую детерминированный метод доступа к данным в сети.
9Охранный шлюз:Действует как шлюз безопасности для трафика данных, защищающий сеть.
10 Мультимедийный шлюз:реализует интеграцию мультимедийных услуг в сеть и поддерживает передачу различных типов данных.


Лист данных соединителя 4 порта RJ45:

LPJ48153AENL.pdf
