Работа следовать:


Device→Roll пре-вырезывания Decoiler→Leveling Device→Punching Machine→Hydraulic формируя шкаф Cutter→Exit столба System→Hydraulic

Профиль


Компоненты машины

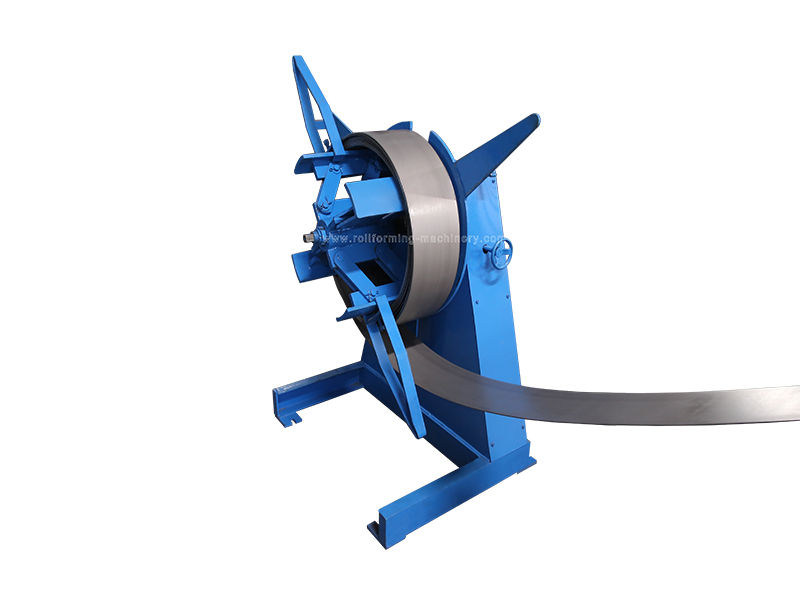

1)3 тонны Decoiler: один набор
Усушка и стоп скважины стальной катушки ручного контроля внутренние
Максимальная питаясь ширина: 300mm
Ряд ID катушки: 508±30mm
Максимальная емкость: 3ton

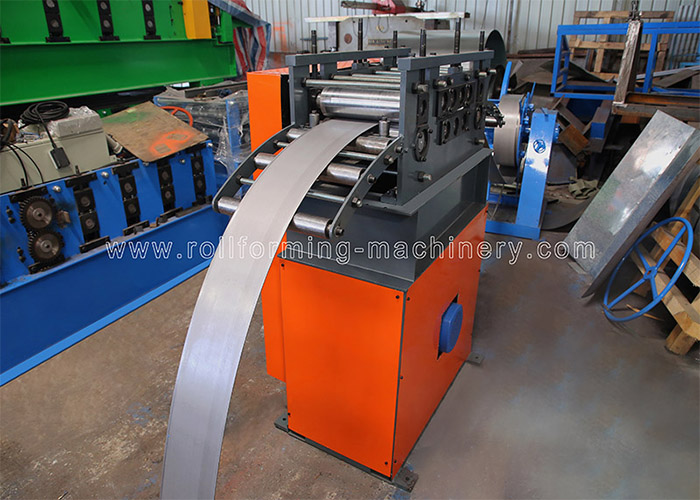

2)Выравнивать прибор
Вверх по 3 вниз с ролика 4 полностью 7 выравнивая прибор
С кормить материальный проводника, рама корпуса сделанная из H450 типа сталь путем сваривать
Валы изготовленные от 45# стального, гасящ и закаляющ термическую обработку, трудную плакировку хрома.

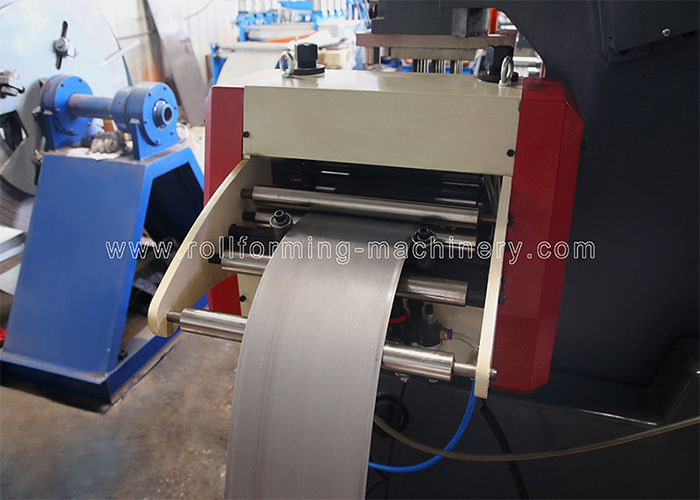

3)Машина подачи-Drive& пробивая

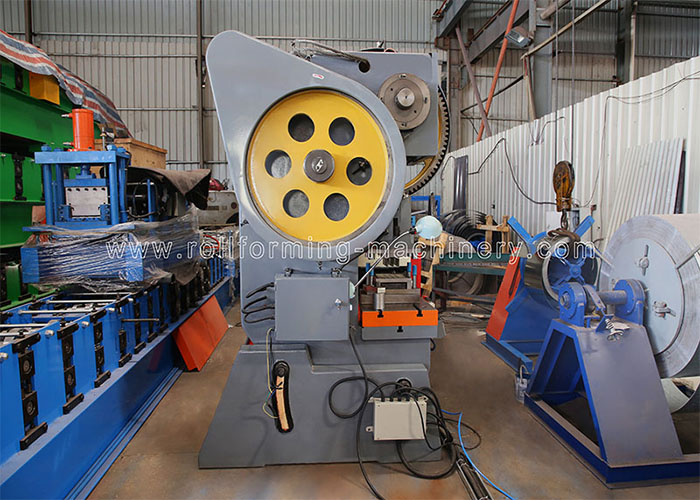

63 тонны ВЫСОКОСКОРОСТНОЙ пробивая машины перед креном формируя, оборудуют с одним набором пробивая модели. Стороны пробивая машины 4 с крышкой безопасности и одной стороной с открытым дверь
контролем системы PLC

Источник воздуха пробивая машины будет поставлен покупателем.
Материальная отправка мотором сервопривода для пробивать больше точности

4)Гидравлический прибор пре-вырезывания

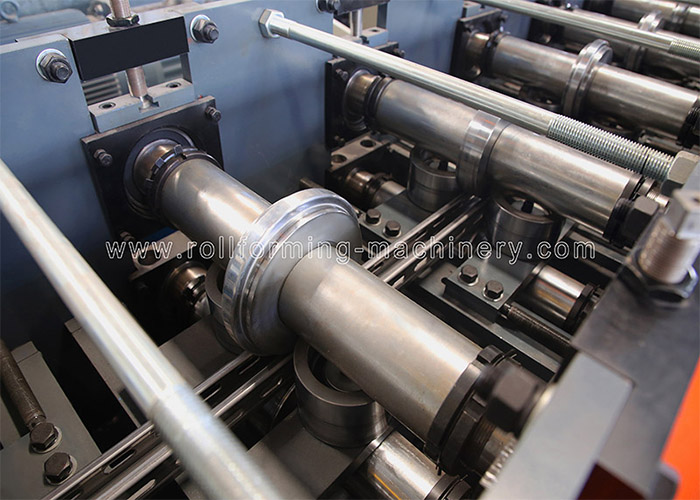

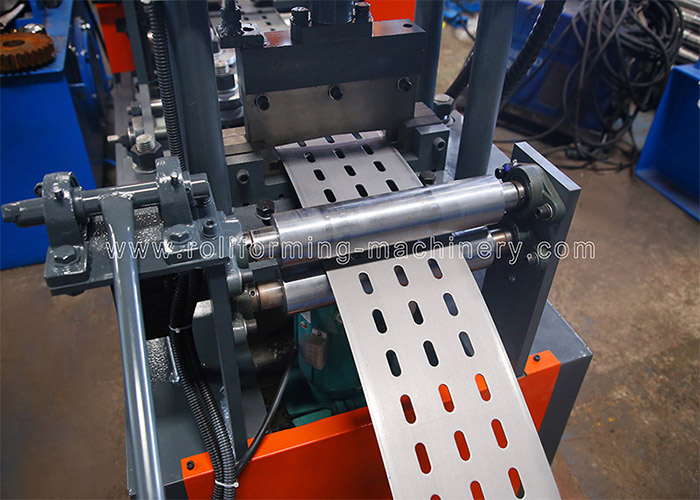

5)Крен формируя машину
Рама корпуса сделанная из H450 типа сталь путем сваривать
Толщина бортовой стены: Q235 t18mm; Растягиваемый элемент: ф22 гальванизировало
Ролики изготовленные от носить стальное GCr15 (=EN31 сталь), подвергли механической обработке точность, который, трудный Chrome покрыли; с толщиной 0.04mm, поверхность с обработкой зеркала (на более длинная жизнь и антиржавейный); Валы изготовленные от 45# стального, гасящ и закаляющ термическую обработку, трудную плакировку хрома. Diameter=φ75/85mm, подвергли механической обработке точность, который
Шаг около 22 шестерни & привода с цепной передачей, который нужно сформировать
Главное Motor=15KW, управление скоростью частоты
Мотор редуктора скорости: Серия k
Цепь: ZIQIANG (группой бренда DONGHUA ТОП-1 Китая)
Все болты винта с рангом 8,8 (дешевые фабрики использовать низкую оценку 4,8), который нужно обеспечить для того чтобы зафиксировать структуру машины плотно и длинную жизнь во время хода долгого времени машины.
Скорость продукта: 12-18m/min (включая пробивать и резать время)

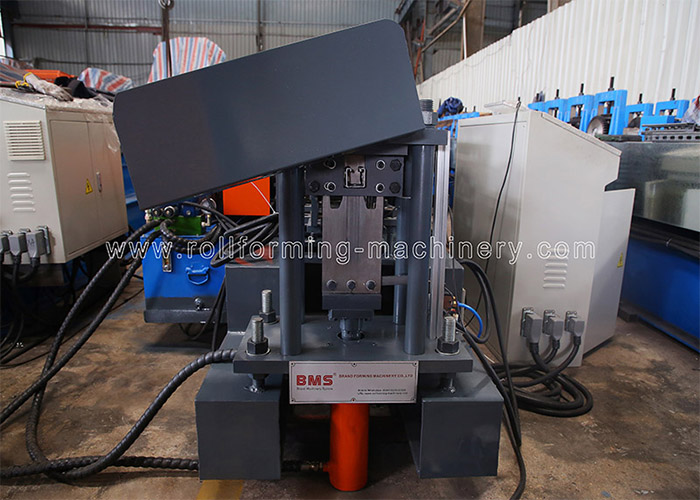

6) Гидравлический резец столба

Столб, который нужно отрезать, остановить к вырезыванию, 3 частям типа дизайна лезвия вырезывания, отсутствие прикрывать
Гидравлический мотор: 5.5KW; Режа давление: 0-12Mpa;
Материал режущего инструмента: Cr12Mov (= SKD11 с по крайней мере миллионом временами резать жизнь), термическая обработка к степени HRC58-62
Мощность резания обеспечена станцией независимого двигателя гидравлической (выглядеть внизу)

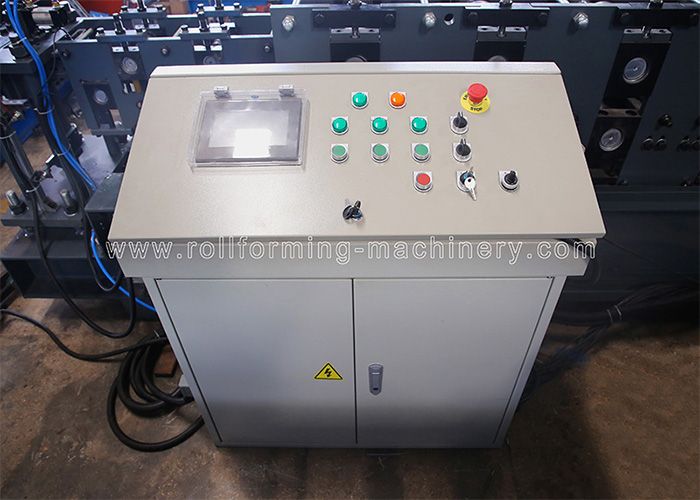

7) Система управления PLC

Контролируйте количество и длину вырезывания автоматически
Входной сигнал данные по продукции (серия продукции, ПК, длина, etc.) на экране касания,
Оно может закончить продукцию автоматически.
Совмещенный с: PLC, инвертор, экран касания, кодировщик, etc

8)Шкаф выхода

использующий энергию ООН, одно соединяет, с роликами на ем для легкого движения.

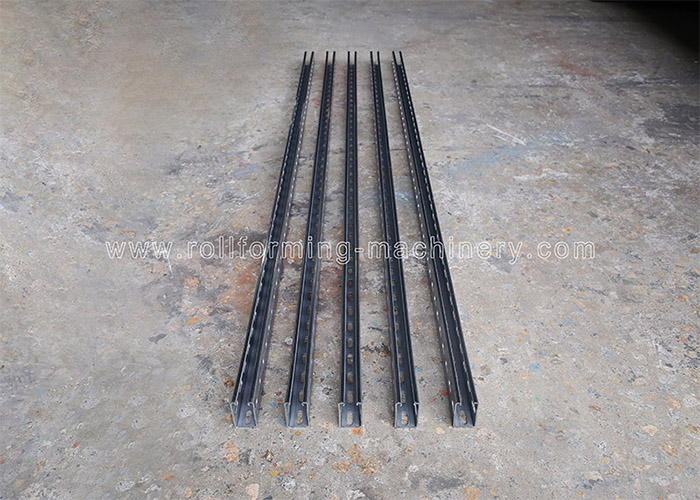

9)Шоу продукта

Пакуя стиль
Способ уплотнения прокладками: Основной корпус машины наг и покрыт полиэтиленовой пленкой (защитить пыли и корозии), нагруженной в контейнер и устойчиво зафиксированной в контейнере соответствующем стальной веревочкой и замком, соответствующими для перевозки на дальние расстояния.




Обслуживание После-продажи
1. Гарантия 24 месяца после того как клиент получает машину. В пределах 24 месяцев, мы будем курьер запасные части к клиенту бесплатно.
2. Мы предлагаем службу технической поддержки на вся жизнь наших машин.
3. Мы можем отправить нашим техникам для установки и для тренировки работников в фабриках клиентов с дополнительной ценой.
