Гальванизированный стальной крен подноса кабеля формируя машину, полноавтоматическое изменение, поднос кабеля формируя машину

Быстрая деталь:

1. Толщина: 1.5-3.0mm
2. Материал: GI
3. Ширина входного сигнала: согласно заказу
   1. Эффективная ширина:
   2. Материальный вес: Крышка 5MT.
   3. Диаметр катушки внутренний: 508mm
   4. Управляемый путь: управляемым мотором
   5. Резать путь: гидравлическим блоком питания
   6. Резать допуск: ±1mm

Применение:

Много размеров и много регулярных отверстий для подносов кабеля, настолько как изменить размер и как пробить отверстия главная проблема когда дизайн изготовителя машина

В наше время, больше и больше принять к ООН-койлеру, независимому пре-выравнивая прибору, питанию сервопривода в приборе, presser с различными пробивая плашками, крену бывшему, стопу к отрезку или прибору летая отрезка, никакому шкафу бега силы вне или пневматическому штабелеукладчику, системам управления PLC как полные строки для того чтобы улучшить скорость продукции в большинстве

Список машины:

1. ООН-койлер
2. Независимый пре-выравнивая прибор
3. Профессиональный прибор смазки
4. Автоматический сервопривода питания прибор внутри
5. Presser с различными пробивая инструментами
6. Крен бывший
7. Стоп для того чтобы отрезать резать прибор
8. Отсутствие шкафа силы
9. Экран касания PLC и IOP/Сименс, инвертор бренда Schneider

Описание/технические детали параметра полной строки:

• 2 тонны гидравлического ООН-койлера с пре-выравнивая прибором

Гидравлическая система для того чтобы расширить отверстие катушки внутреннее, 4 ладони

Моторизованный управляющ вращением катушки, автоматическим стопом/управлением начала, 2.2KW

Нагрузка capacity=2Ton

Ширина катушки: 200mm

Внутренн-диаметр катушки: Φ510±30mm

Рука снеббера управляемая пневматическим цилиндром

• Независимый пре-выравнивая прибор

Для тяжелого материала датчика

Управленный и уровень мотором

• Профессиональный прибор смазки

Оборудованный между фидером ролика и прессой

Смазка для пробивая инструментов и крена бывшего

• Прибор автоматического питания внутри

Мотор сервопривода: YASKAWA, 1.8KW или как заказ

• Presser

Емкость: 80 тонн или согласно детальному требованию

Китайский бренд: YANGLI

• Крен формируя машину

Дизайн рамки плиты стены, толщина плиты стены 18mm

18 этапов, который нужно сформировать

Ролики изготовленные от Cr12, термической обработки

Валы Diameter=ф75mm, подвергли механической обработке точность, который

Главный мотор =11KW, управление скоростью частоты

Максимальная линейная скорость крена бывшая: Приблизительно 12-15m/min

• Гидравлический режа прибор

Стоп, который нужно отрезать

После отрезка, отход 8mm материальный

• Система управления PLC

PLC бренда Сименс и экран касания, инвертор бренда Schneider, кодировщик Omron

Обрабатыванное изделие на определенную длину tolerance≤±1mm

• Шкаф бега-вне

Длина шкафа согласно длине продукта

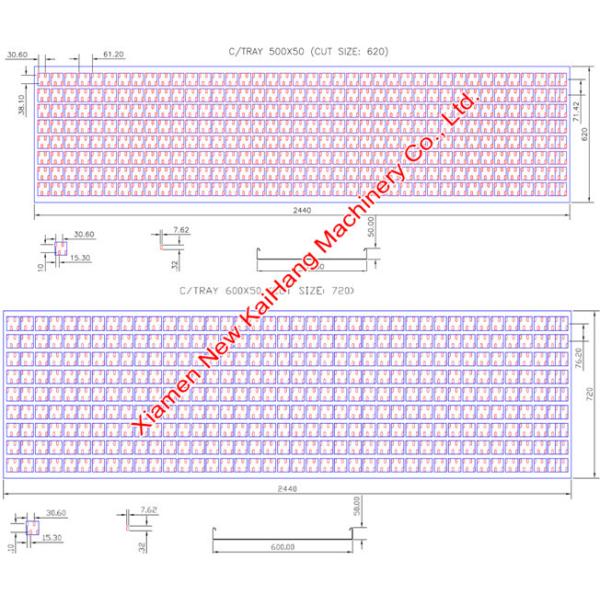

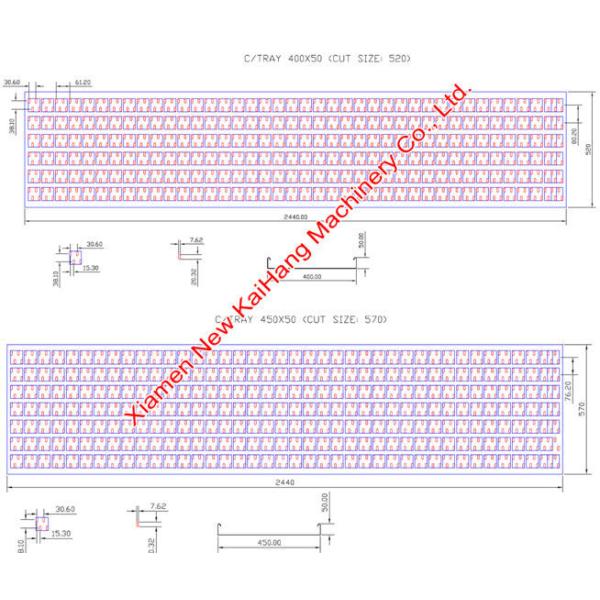

Изображения ссылки чертежа/плана/оборудования профиля:
