Крен Purlin профиля c формируя машину, оцинкованные жести

Быстрая деталь:

1. Толщина: 1.5mm-3.0mm
2. Материал: Листы GI, 245Mpa
3. Материальный вес: 5Mt
4. Диаметр катушки внутренний: 510mm
5. Управляемый путь: управляемым 15kw*2 мотор
6. Резать путь: стопом для того чтобы отрезать дизайн
7. Резать допуск: ±1mm

Применение:

Крен purlin c формируя машину оборудование которое производит c формировало стальные каналы непрерывно из гальванизированных или холоднокатаной стали прокладок от питаться, пробивающ для отверстий, гнуть и резать.

Сравненный к традиционным purlins, стальные purlins имеют настолько много преимуществ, они светлы, легки для того чтобы установить, и recyclable для других зданий etc. поэтому, по мере того как мы можем увидеть, в современные стальные промышленные здания или prefab проектированные здания, люди всегда используют purlins c, purlins z и когда-то purlins u без укреплений фланца также.

Список машины:

1. Гидравлический Де-койлер
2. Пре-выравнивать прибор
3. Гидравлический перфорируя предварительно прибор
4. Крен формируя машину
5. Гидравлический пост- отрезанный прибор
6. Побегите вне таблица
7. Системы управления PLC

Описание/технические детали параметра полной строки:

• ООН-койлер 5TX600mm гидравлический или ручной де-койлер

использующий энергию ООН; Capacity= MAX.5Ton нагрузки

Гидравлическая система для того чтобы расширить отверстие катушки внутреннее, мотор насоса: 3KW

Катушка inner-diameter=510+/-30mm

Катушка Width= MAX.600mm

Вращение дорна: Тип проекта

• Пре-выравнивать прибор

На уровне Пре прибор с 4 над 3 валами для того чтобы извлечь Катушк-набор

Делите такой же мотор с креном бывшим

• Гидравлический перфорируя предварительно прибор

Доля в такой же гидравлической группе с отрезком столба

Пробить под отверстиями

Одиночные прорезанные или круглые отверстия на сети

Двойные прорезанные или круглые отверстия на сети

Одиночные прорезанные или круглые отверстия на каждой стороне фланца

• Крен формируя детали машины как внизу таблица:

• Гидравлический прибор Пост-отрезка

Гидравлическая группа: 11KW

Стоп для того чтобы отрезать дизайн

Нет отхода после выключения

Резать материал: Cr12, термическая обработка

• Система управления PLC

Контролируйте количество & длину вырезывания автоматически

Совмещенный с: PLC бренда Сименс и экран касания

Кодировщик инвертора, Omron бренда Schneider, etc

Обрабатыванное изделие на определенную длину tolerance≤±1mm

Управляющее напряжение 24V

• Шкаф продукта 4 метра длиной, свернул тип

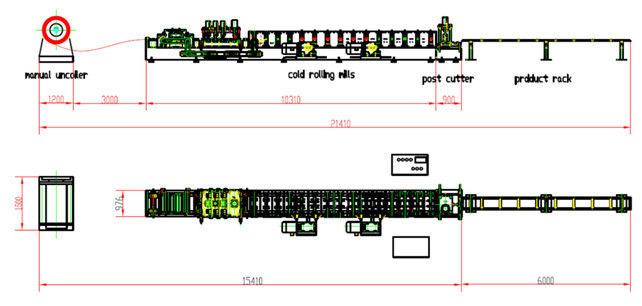

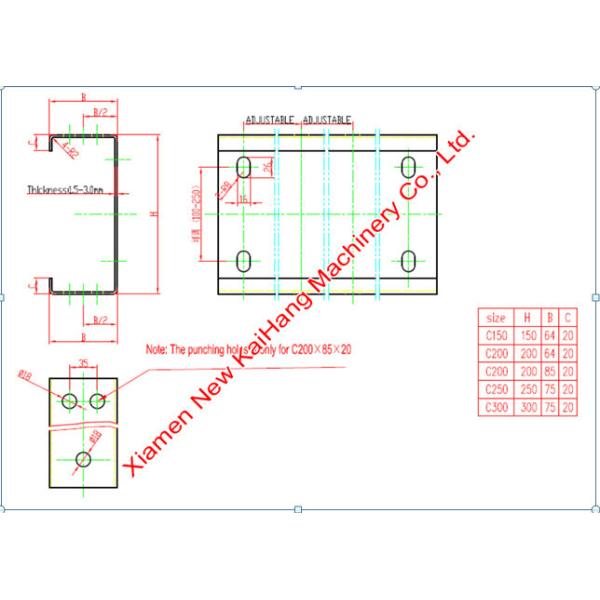

Изображения ссылки чертежа/плана/оборудования профиля:
