0.5 дюймовый OLED дисплейный модуль 88x48, OEL дисплейный модуль 0,5 дюймаВведение продукта

Модуль OLED-дисплея SFOS050XZ-7112AN представляет собой графический дисплей COG разрешением 88x48, диагональ которого составляет 0,5 дюйма.OLED-модель разработана как промышленная, которая имеет преимущество конкурентной цены.. Модуль встроен с CH1115 IC; он поддерживает интерфейс I2C. Напряжение питания для логики составляет 2,8V, напряжение питания для дисплея составляет 9V, рабочий ток для VDD составляет 180μA, рабочее задание 1/48.

Модуль дисплея SFOS050XZ-7112AN OEL подходит для носимых устройств, приложений для умного дома и т. д. Этот модуль может работать при температуре от -40 °C до +80 °C;температура хранения составляет от -40°C до +85°C.

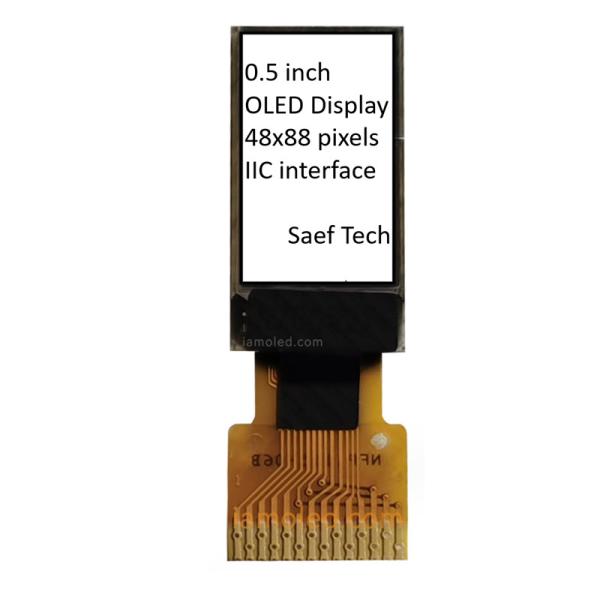

0.5 дюймовый OLED дисплейный модуль 88x48 пикселей, OEL дисплейный модуль 0,5 дюйма PRoduct Рисунок

Определение фиксатора

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Положительный конец летящего инвертирующего конденсатора, отрицательный конец летящего стимулирующего конденсатора.Они должны плавать, когда преобразователь не используется.

Пин 5,VDD2VBAT

Пинальное питание для цепи преобразователя постоянного тока.Это пин питания для внутреннего буфера преобразователя напряжения постоянного тока.Он должен быть подключен к внешнему источнику при использовании преобразователя.Он должен быть подключен к VDD, когда преобразователь не используется.

Пин6, VBREFNC

Пин7, ВСС

Приземление логической схемыЭто заземление, которое служит ориентиром для логических пинов.

Пин8, VDD1

Это пин питания напряжением, он должен быть подключен к внешнему источнику.

Пин9, RES#

Перезагрузка питания для контроллера и драйвера. Этот пин является вводом сигнала перезагрузки. Когда пин низкий, инициализация чипа выполняется. Держите этот пин высоко во время нормальной работы.

Пин10, SCL

IIC Bus Clock Signal. Передача информации в I2C-автобусе происходит по часовой сигмале. Каждая передача бита данных происходит в течение одного часового периода этого пин.

Пин11, SDA

Этот пин действует как канал связи между передатчиком и приемником.

Пин12, IREF

Референтный ток для регулировки яркости. Этот шприц является эталонным шприцем сегмента. Между этим шприцем и VSS должен быть подключен резистор. Настройте ток на 12,5uA максимум.

Пин13, VCOMH

Выходное напряжение высокого уровня для сигнала COM. Этот пин является входной пин для высокого уровня выходного напряжения для сигналов COM. Капацитар должен быть подключен между этим пин и VSS.

Пин14, VCC

Пино питания для панели OEL. Это наиболее положительный пин питания микросхемы. При использовании преобразователя между этим пином и VSS должен быть подключен стабилизационный конденсатор.Он должен быть подключен к внешнему источнику, когда преобразователь не используется.

Примечание 1: Все вышеперечисленные напряжения основаны на принципе VSS = 0V.

Примечание 2: При использовании этого модуля за пределами вышеуказанных абсолютных максимальных допустимых величин может возникнуть постоянное повреждение модуля.Пожелательно использовать этот модуль в условиях, указанных в разделе 3.Если этот модуль используется за пределами этих условий, может возникнуть неисправность модуля, и надежность модуля может ухудшиться.

Примечание 3: Определенные температурные диапазоны не включают поляризатор.

Примечание 4: VPP = 7,5 V, Ta = 25°C, 50% Шахматная доска.Конфигурация программного обеспечения соответствует разделу 4.4 "Инициализация".Конец срока службы указан как 50% достигнутой начальной яркости.Средняя продолжительность эксплуатации при температуре в помещении оценивается с помощью ускоренной работы при высоких температурных условиях.

* Оптические измерения, выполненные при VDD1 = 2,8V, VPP = 8,0V & 7,4V. Конфигурация программного обеспечения соответствует разделу 4.4 Инициализация.

Внешняя настройка

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*установите адрес страницы*/ write_i(0x40); /*установите начальные линии дисплея*/ write_i(0x81); /*управление контрактом*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref резистор настроить и регулировать ISEG*/ write_i(0x00); write_i(0xA1);/* перенаправление набора сегментов 0xA0*/ write_i(0xA2); /*установите аппаратную конфигурацию сегментных панелей*/ write_i(0xA4); /*отключите весь дисплей (0xA4/0xA5)*/ write_i(0xA6); /*нормальный / обратный*/ write_i(0xA8); /*соотношение мультиплексов*/ write_i(0x3F);/*должность = 1/64*/ write_i(0xC8); /*Com направление сканирования 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(неподписанные символы) {неподписанные символы m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;не подписанный int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

0.5 дюймовый OLED дисплейный модуль 88x48 пикселей, OEL дисплейный модуль 0,5 дюймаИзображение продукта

Производственные мощности и сертификаты

SAEF Technology является профессиональным поставщиком OLED-модулей

Мы предоставляем широкий спектр стандартных пассивных матричных OLED (PMOLED) / OLED точечных матричных дисплеев и пользовательских модулей OLED, графических OLED дисплеев и OLED панелей.Механическая структура включает в себя Chip on Board (COB), Chip on Glass (COG) и TAB (Tape Automated Bonded). Клиенты могут легко обновить приложения с STN LCD на OLED-дисплеи.:

• Более быстрое время отклика при температуре +25 °C 10 μs.
• Неограниченный угол обзора ≈ до 175 градусов ≈
• Тонкий
• Высокая яркость
• Высокое соотношение контрастности до 100001 ¢
• Широкая рабочая температура -40 °C -80 °C
• Более низкое потребление энергии

Графические OLED-дисплеи SAEF Technology доступны в трех механических структурах, включая технологию COB, COG и TAB с пассивной матрицей.Доступное графическое монохромное разрешение OLED в графическом дисплее OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 графический OLED, 200x16 графический OLED, OLED 128x32, OLED дисплей 128x64, OLED 128x128, и 256x64 OLED дисплей.Графические OLED-дисплеи в ассортименте SAEF имеют встроенные контроллеры и интерфейсы, включающие параллельныеЭти OLED-модули имеют напряжение 3V или 5V в зависимости от разрешения / цвета.

SAEF предлагает широкий ассортимент OLED-модулей дисплея в размерах от 0,42 "до 5,5" OLED, таких как 0,42 "микро OLED-дисплей, 0,49" OLED-дисплей, 0,5 "OLED-дисплей, 0,66" мини OLED-дисплей, 0,69" OLED, 0,05 "OLED-дисплей, 0,05" OLED-дисплей, 0,69" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,69" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей, 0,05" OLED-дисплей.91-дюймовый OLED-дисплей, 0,95" OLED, 0,96" OLED дисплей, 1,5" OLED дисплей, 2" OLED, 2,4" OLED, 2,7" OLED дисплей, 5,5" OLED дисплей, и индивидуальные дизайнерские решения.
