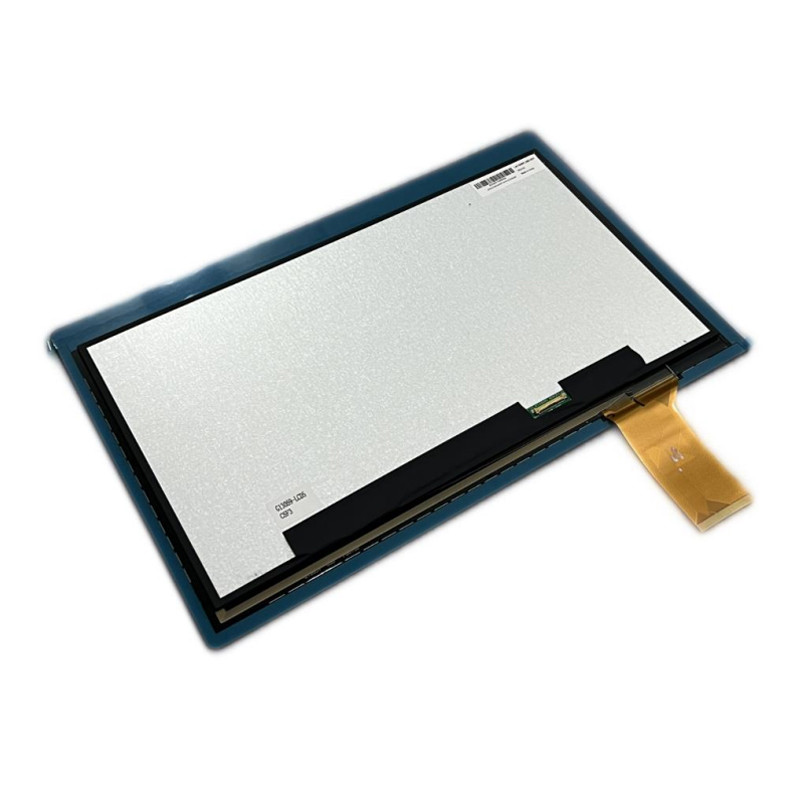

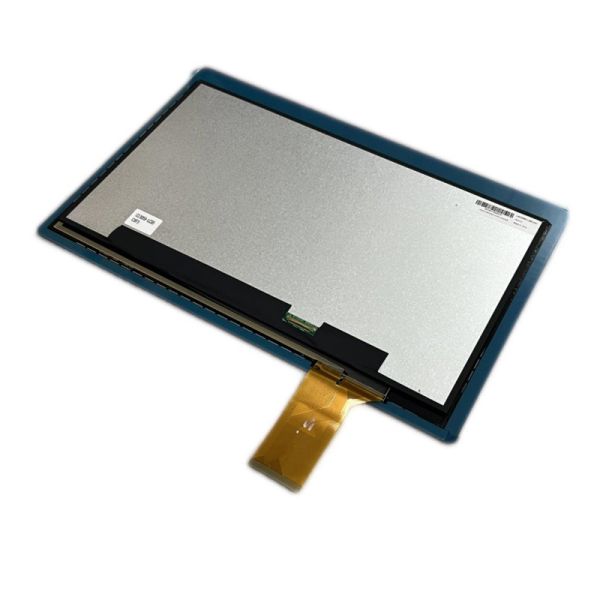

Китай Промышленный TFT дисплей 13,3 дюйма, 13,3 дюйма FHD разрешение Промышленный емкостный сенсорный ЖК-монитор Описание продукта

SFTO1330JD-7057A-CT TFT LCD дисплей представляет собой 13,3-дюймовый цветовой активный матричный TFT LCD модуль, использующий аморфные кремниевые TFT (Тонкопленочные транзисторы) в качестве активного коммутационного устройства.SFTO1330JD-7057A-CT TFT LCD дисплейный модуль имеет 13.3 дюйма диагонально измеренная активная область с разрешениями Full-HD (1920 горизонтальный по 1080 вертикальный пиксельный массив).Синие точки, расположенные в вертикальной полосе, и этот модуль может отображать 16.7M ((закругленный) ((6bit+2FRC) цвета и цветовая гамма 72%.

SFTO1330JD-7057A-CT TFT LCD дисплей демонстрирует графику и тексты на 1920×3×1080 точечной панели с 16,7M цветами с использованием интерфейса eDP (Embedded Display Port) Ver1.2 и поставкой +3.Напряжение питания 3VDC для TFT-LCD панели. В этой панели SFTO1330JD-7057A-CT TFT LCD дисплея, цветовые фильтры для отличной цветовой производительности включены для получения более ярких и ясных изображений,что делает этот дисплей оптимальным для использования в мультимедийных приложениях.Оптимальное просмотр во всех направлениях.Без светодиодного контроллера, управляющего подсветкой. Спецификация скорости передачи ЭДП: 2,7 Гбит/с/2 полосы 8 бит.

* Тип резерва
* интерфейс eDP
* Высокоскоростной ответ
* 6-битная (Hi-FRC) глубина цвета, дисплей 16,7M цветов
* Заднее освещение типа "край" (LED)
* Совместима с RGB98% и NTSC72%
* Высокое соотношение яркости и контраста, низкое отражение и широкий угол обзора
* Только DE (с включением данных)
* Без Rohs и галогенов
* ТЭО 6.0, ES6.0 Соответствует
* Коррекция гамма

Особенности:

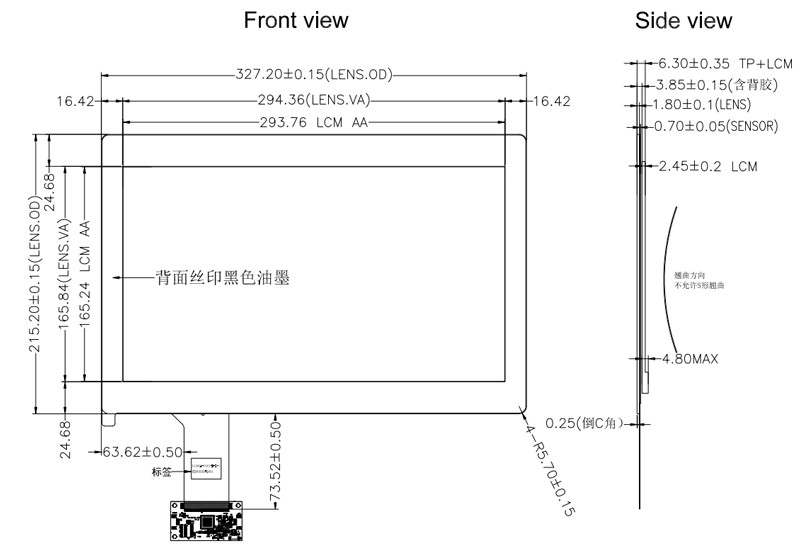

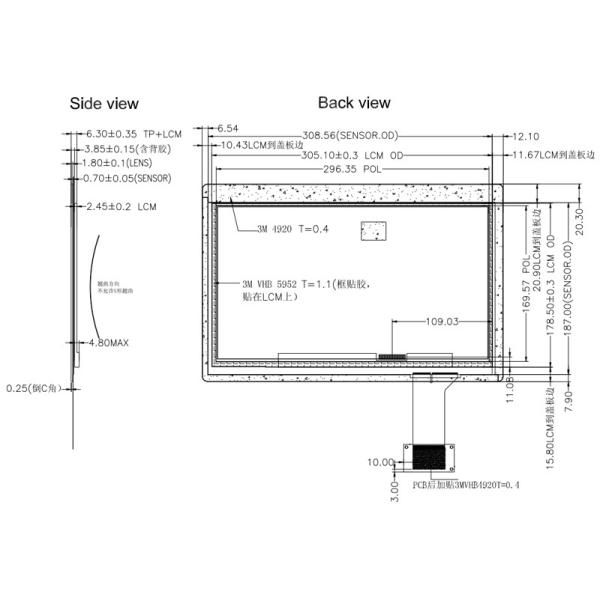

Китай Промышленный TFT дисплей 13,3 дюйма, 13,3 дюйма FHD разрешение Промышленный емкостный сенсорный ЖК-монитор Рисунок продукта

Определение вывески отображения

1 NC Нет подключения

2 H-GND Ground

3 LAN1_N Комплементная сигнальная связь _Lane1

4 LAN1_P Истинная сигнальная связь _Lane1

5 H-GND Ground

6 LAN0_N Комплементарная сигнальная связь _Lane0

7 LAN0_P Истинная сигнальная связь _Lane0

8 H-GND высокоскоростное наземное поле

9 AUXP True Signal Link _Auxiliary Channel (Истинная связь сигналов _Помощный канал)

10 AUXN Комплементная сигнальная связь _Помощный канал

11 H-GND Ground

12 LCD_VCC источник питания, 3,3 В (обычно)

13 Силовое питание LCD_VCC, 3,3 В (обычно)

14 BIST Панель самоиспытания включить

15 H-GND Ground

16 H-GND Ground

17 HPD HPD ((Hot Plug Detect) Сигнальный пин

18 BL_GND высокоскоростное наземное

19 BL_GND высокоскоростное наземное поле

20 BL_GND высокоскоростная земля

21 BL_GND высокоскоростное наземное поле

22 BL_EN Заднее освещение включено/выключено

23 BL_PWM Заднее освещение PWM Приглушение

24 NC Никакой связи

25 NC Нет подключения

26 BL_PWR мощность подсветки

27 BL_PWR мощность подсветки

28 BL_PWR мощность подсветки

29 BL_PWR мощность подсветки

30 NC Нет подключения

Определение пин-кода USB PCAB

1 VCC

2 USB-накопителя

3 USB+

4 ГНД

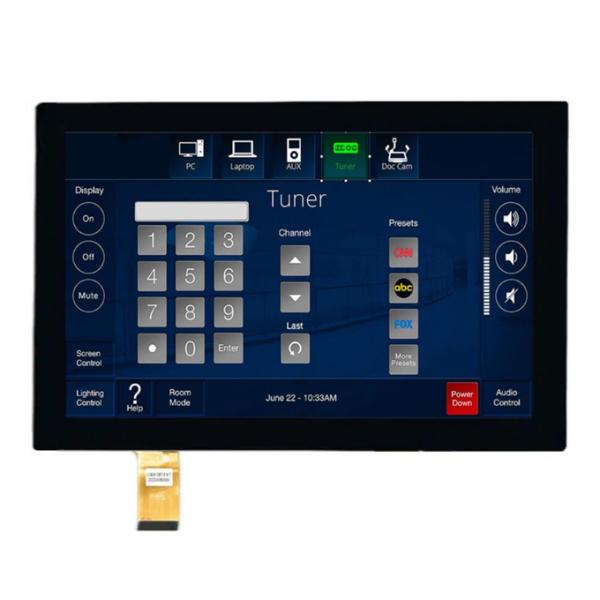

Китай Промышленный TFT дисплей 13,3 дюйма, 13,3 дюйма FHD разрешение Промышленный емкостный сенсорный ЖК-монитор Изображение продукта

Производственные мощности и сертификаты

Прогнозируемая емкость (PCAP)

Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.

Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.

Стекло покрытия:

1. Форма: специальные размеры, формы, окраски, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF

Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232

Внедрение сенсорного экрана ОКА

С развитием технологий, все больше и больше наших электронных устройств, особенно с развитием сенсорных экранов,становятся все выше и выше для оптических материалов для структуры оптической связи, которые должны иметь бесцветную прозрачность, светопроницаемость более 98%, хорошую прочность сцепления, могут быть отверждены при комнатной или средней температуре,и имеют характеристики небольшого сокращения отверждения, этот клей называется оптическим клеем. оптические клеи, изготовленные из различных материалов, таких как силикон, акриловая смола, ненасыщенный полиэстер, полиуретан, эпоксидная смола и т. д.

1. Что такое ОСА

OCA (Optically Clear Adhesive) - двусторонняя клеящая лента без матричного материала, полученная путем превращения оптического акрилового клея в материал без подложки,а затем ламинировать слой фильтра с высвобождением на верхнем и нижнем слоях.

2Преимущества ОСА

Высокая чистота, высокая светопроницаемость, низкая дымка; Толщина клейкого слоя равномерна, а плоскость высока; Высокая адгезия и высокая прочность склеивания после ламинирования; Мягко-мягко,от мягкого до твердого, от твердого до твердого может быть установлено, и подходящий материал имеет широкое применение.

3Производственная компания ОКА.

3M и tesa являются основными, а производственные мощности 3M в основном занимают традиционные производители ЖК-дисплеев в течение длительного времени, и в основном занимают самый высокий рынок;Мицубиши и Нитто Денко из Японии, Южная Корея - это LG Chem и SKC из Южной Кореи.

4Что такое OCR?

OCR (Optical Clear Resin) - это вид оптического клея, поскольку клей находится в жидком состоянии, он также известен как жидкий оптический клей, оптический водный клей или LOCA.Клей бесцветный и прозрачный.В области оптического ламинирования, по сравнению с традиционными лентами OCA,ОКР имеет уникальные преимущества в больших размерах, изогнутые поверхности, суровая среда и другие поля.

5Преимущества OCR/LOCA

1) Сильная применимость, один клей может соответствовать различным ламинирующим продуктам;

2) Жидкий клей обладает высокой текучестью, не чувствителен к толщине чернил и хорошо заполняет пробелы;

3) Он подходит для крупногабаритной ламинирования, и нет никаких ограничений на размер ламинирующего продукта;

4) Подходит для ламинирования поверхности или сложных конструкций;

5) Высокая урожайность ламинирования и хорошая производительность переработки;

6) Химическая связь, связь менее зависит от температуры, и стабильность связывания сильна.

6Производственные компании OCR/LOCAЭто: Wacker, Henkel, Momentive, DuPont;

SAEF Technology стремится предоставить полные решения для функциональных материалов для интеллектуальной и сенсорной промышленности.и разработала высокочувствительные силиконовые продукты OCR для сенсорных экранов, которые используются в процессе оптической ламинирования компонентов дисплея, таких как стекло крышкиСочетание силиконового OCR и A/R стекла отлично решает проблему потери света в воздушном слое между сенсорным экраном и дисплеем.который может увеличить контрастность на 400% при солнечном свете и улучшить видимость сенсорного экрана внутри и снаружиСиликоновый OCR для высокочувствительных сенсорных панелей может использоваться в течение длительного времени в диапазоне -50-200°C,который повышает надежность работы дисплея и, таким образом, продлевает срок службы дисплеяПо сравнению с компонентами, установленными на раме, силиконовый OCR/LOCA для высокочувствительных сенсорных экранов также может уменьшить воздействие внешних воздействий, улучшить устойчивость к ударам и силу изгиба,и повысить надежность сенсорных экрановЖидкий силиконовый OCR обеспечивает широкий диапазон толщины сцепления продукции, лучше заполняет пробелы между чернилами и покрытиями и позволяет более тонкие конструкции.
