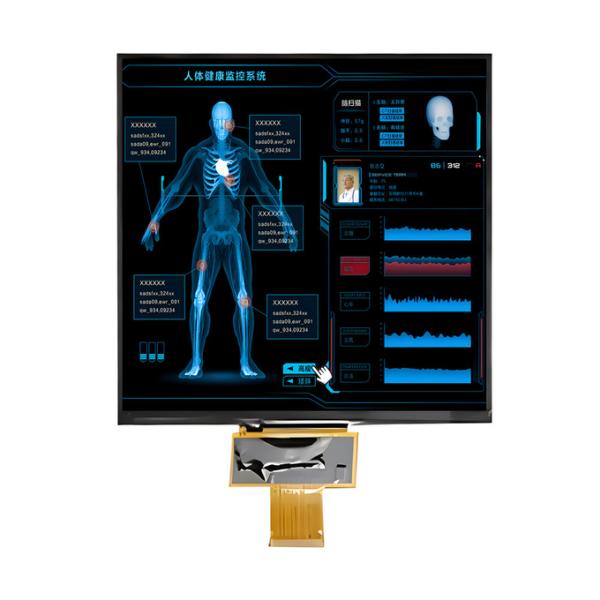

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI
7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI
7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI
7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI
Спецификации
Номер модели :
SFTO760GX-7109A-N
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказа :
2 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
Стандартный экспортный пакет
Продукт :
7.6 дюймовый квадратный LCD дисплей
Резолюция :
800*800 точек
Интерфейс :
Мипи
Поверхностная яркость :
1000 cd/m2 ((nits)
Направление просмотра :
IPS, все углы обзора (85/85/85/85)
сенсорный экран :
Настраиваемый
Регулятор LCD :
ILI9881C
Размер защитного прозрачного стекла :
Настраиваемый
Операционная температура :
от -20°C до +70°C
Температура хранения. :
от -25°С до +75°С
Яркость :
1000 nits
Соединение :
ZIF FPC
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитсов Интерфейс MIPI Введение продукта



Saef Technology SFTО760GX-7109A-NTFT LCD модуль с диагональю 7,6 дюймов квадратных и разрешением 800x800 пикселей. Этот 7,6-дюймовый LCD дисплейный модуль оснащен интегральной схемой ILI9881C,включающий функции контроллера и управляющего ICДиапазон напряжения питания этого 7,6-дюймового ЖК-монитора колеблется от 2,5 В до 3,6 В (типичное значение 3,3 В).6-дюймовый модуль типа IPS, с полным углом обзора (85/85/85/85 максимум).



ВСФТО760GX-7109A-N Этот 7,6-дюймовый IPS TFT LCD может работать при температурах от -20 °C до +70 °C; температура его хранения находится между -25 °C и +75 °C.Для использования в помещениях или на открытом воздухе, этот 7,6-дюймовый IPS TFT LCD дисплей может удовлетворять различным требованиям к отображению.системы контроля доступа, оборудование для мониторинга, анализаторы, системы безопасности, системы орошения садов и широкий спектр применений.



Информация о продукте

Продукт: 7.6 дюймовый LCD дисплей
Решение: 800*800 точек
Светимость поверхности: 1000 Cd/m2 ((нитов)
Интерфейс: MIPI
Прикосновение к экрану Настраиваемый
Размер стекла крышки: Настраиваемый
Направление просмотра: IPS, все углы обзора (85/85/85/85)
Контроллер LCD: ILI9881C
Рабочая температура: -20°C до +70°C
Температура хранения: -25°C до +75°C
Яркость: 1000 ночей
Продолжительность жизни светодиода: 40000 часов
Подключение: ZIF FPC
Соответствие: Соответствует требованиям REACH & RoHS

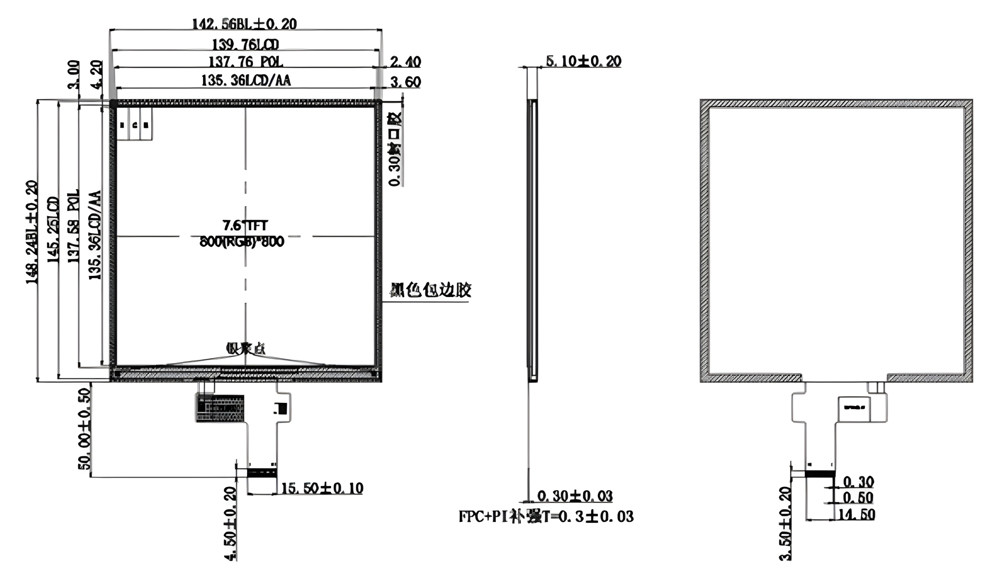

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитсов Интерфейс MIPI Рисунок продукта

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI





Максимальный абсолютный рейтинг

Параметр Символ Минуты Макс Единица Примечание
Напряжение питания VCI ~ GND -Нет.3 +6.5 V
напряжение питания 2 IOVCC ~ GND -Нет.3 +3.3 V
Диапазон логического входного напряжения ViN -Нет.3 IOVCC+0.3 V
Диапазон логического выходного напряжения Во -Нет.3 IOVCC+0.3 V
Рабочая температура Топр - 20 +70 °C
Температура хранения Tstg - 25 +75 °C



Характеристики постоянного тока

Параметр Символ Минуты Тип Макс Единица
Напряжение питания для аналоговых схем VCl 2.5 3.3 3.6 V
Напряжение питания для логической цепи ОВВСК 1.65 1.8 3.3 V
Входное напряжение "H'leve" VH 0.7*IOVCC   ОВВСК V
Входное напряжение "L'leve" VL ГНД   0.3*IOVCC V
Выходное напряжение "H" уровень Ну и что? 0.8*IOVCCl   ОВВСК V
Выходное напряжение "L'leve" Vol ГНД   0.2*IOVCC V



Определение фиксатора

Пин Нет, нет, нет. Символ Описание
1 LEDA Анод светодиодного подсветки
2 LEDK Катод светодиодного подсветки.
3 LEDK Катод светодиодного подсветки
4 VCl Электрическое питание для аналоговой мощности
5 ОВВСК Электрическое питание для логической питания и схемы В/В
6 Перезагрузка Сигнал перезагрузки (слабо активный)
7 ТЭ Выходный эффект разрыва
8 PWM Выход частоты PWM для управления ЖК-диспетчером.
9 ГНД Силовое заземление
10 MIPI_DP0 МИПИ-DSI полоса данных 0 позитивный входный пин
11 MIPI_DNO МИПИ-DSI полоса данных 0 отрицательный входный пин
12 ГНД Силовое заземление
13 MIPI_DP1 МИПИ-DSI-поток данных 1 с позитивным входным пином
14 MIPI_DN1 Пин ввода данных MIPI-DSI 1 отрицательный
15 ГНД Силовое заземление
16 MIPI_CLKP MIPl-DSI трасса данных позитивный входный пин.
17 MIPI_CLKN Пин отрицательного ввода данных MIPI-DSI
18 ГНД Силовое заземление
19 MIPI_DP2 МИПИ-ДСИ линия данных 2 позитивный входный пин
20 MIPI_DN2 Пин отрицательного ввода данных MIPI-DSI 2
21 ГНД Силовая угроза
22 MIPI_DP3 МИПИ-DSI 3-я полоса данных с двумя позитивными входными точками
23 MIPI_DN3 Пин ввода данных MIPI-DSI 3-й полосы отрицательный
24 ГНД Силовое заземление
25 TP_INT Пин INT для CTP ((NC)
26 TP SDA Пин SDA для CTP ((NC)
27 TP_SCL Пин SCL для CTP ((NC)
28 TP_RESET Переключатель для TP ((NC))
29 TP_VCl Пин VCl для CTP ((NC)
30 TP_IOVCC IOVCCpin для CTP ((NC)

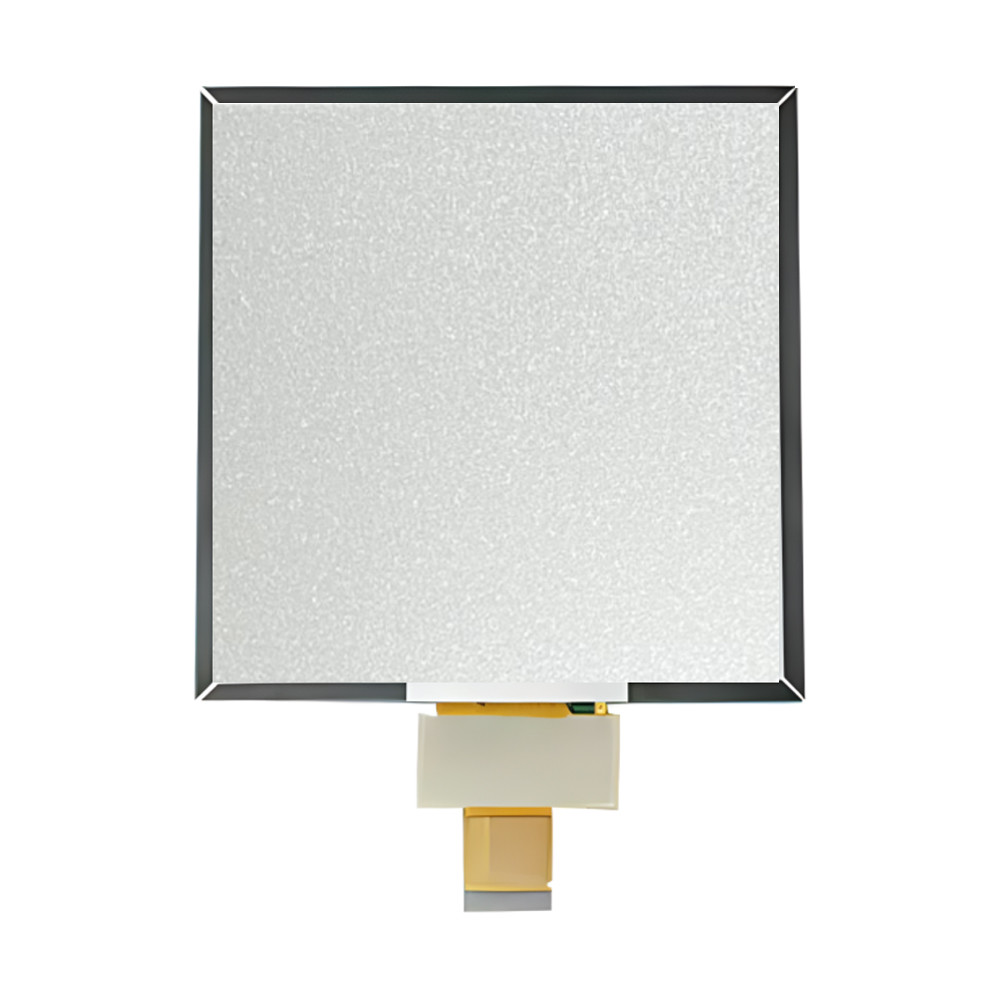

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитсов Интерфейс MIPI Изображение продукта

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI



Производственные мощности и сертификаты

7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI7.6 дюймовый квадратный TFT LCD дисплей 800x800 пикселей 1000 нитов Яркость Интерфейс MIPI



Почему выбрать нас?



1Мы предоставляем решения для LCD дисплеев.
Имеет ли ваш продукт специальные требования к применению, электрические спецификации, оптические спецификации, сенсорные функции или механические габариты, которые требуют индивидуальных дисплеев?SAEF может соответствовать вашим требованиям к LCD.

2. Общие решения для сенсорного экрана и дисплея
Вы беспокоитесь о сборке сенсорного экрана и дисплея?SAEF может предоставить пользовательские и стандартные сенсорные экраны, включая резистивные и емкостные мульти-тач-решения, включая воздушные и оптические связи..
3Приверженность надежности качества
SAEF имеет сертификаты ISO9001:2015 и ISO14000, соответствующие требованиям RoHS, REACH и другим экологическим правилам на мировых рынках.проверка надежности и старения.
4Долгосрочное снабжение
При обычных обстоятельствах продукты, которые мы рекомендуем, могут быть поставлены более 5 лет.Мы сделаем альтернативные планы заранее, чтобы обеспечить ваши долгосрочные потребности в поставках.



Свяжитесь с нами

Мы рады услышать о ваших проектах, если у вас есть какие-либо вопросы, вы можете связаться с нами на sales2@saef.com.cn



Ключевое слово поиска: tft 7,6 дюйма 800*800, 7,6 дюйма tft lcd, 7,6 дюйма tft lcd, 7,6 дюйма tft дисплей, 7,6 дюйма 800*800 tft LCD дисплей, 7,6 дюйма tft экран, TFT экран 7,6 дюйма
