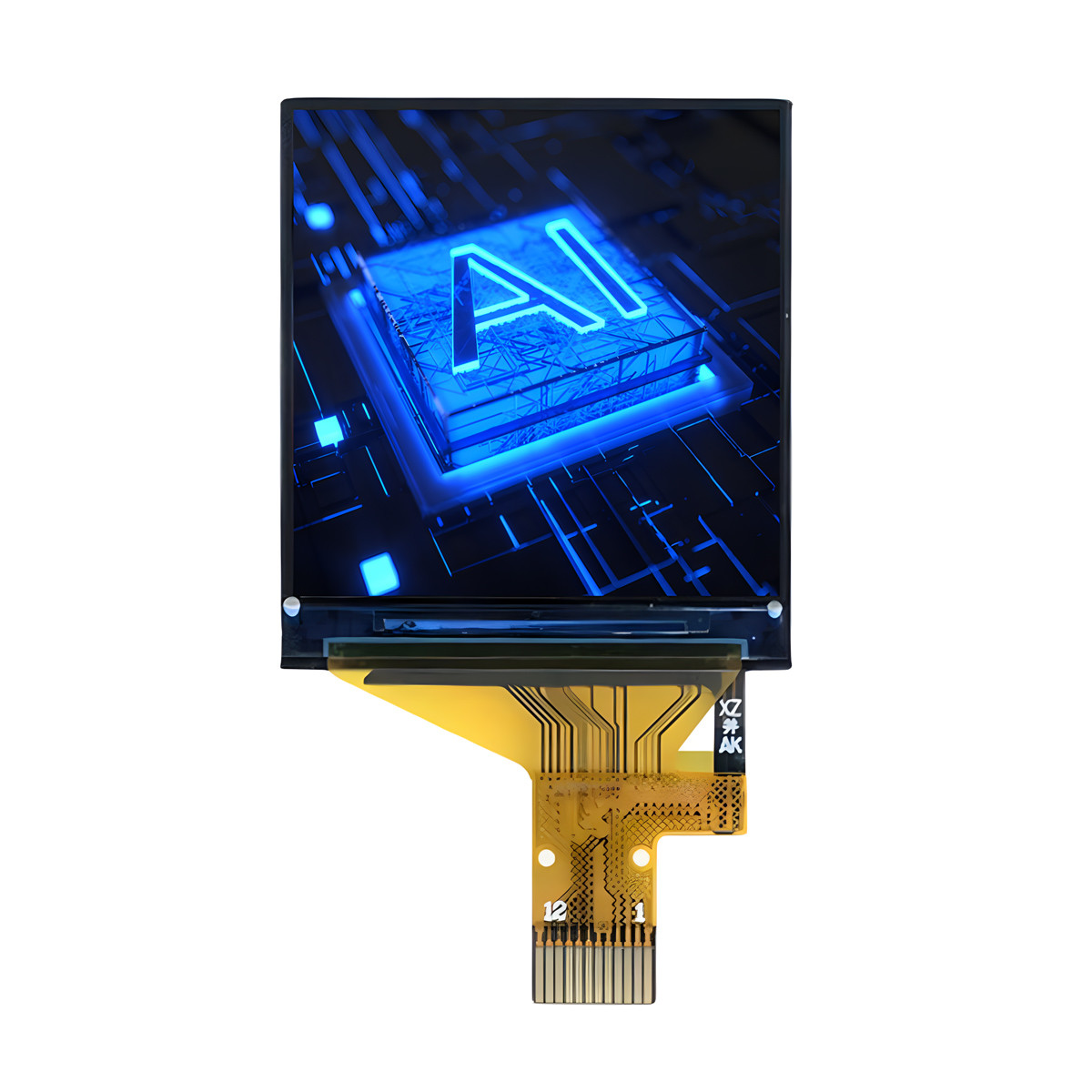

240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT
240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT
240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT
240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT
Спецификации
Номер модели :
SFTO130JY-7167AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
1.3 дюйма IPS TFT LCD
Сенсорный экран :
Без
Резолюция :
точки 240x240
Стекло покрытия :
Настраиваемый
Направление просмотра :
Свободный угол обзора (80/80/80/80)
Интерфейс :
SPI-интерфейс
Пин-номер :
12 штыря
Соединение :
Стыковочные устройства
Поверхностная яркость :
250 cd/m2 ((nits)
Срок службы светодиодов :
40,000 часов
Сертификат :
ISO9001:2015 / ISO1400:2015
Соответствие :
Соответствует требованиям Rohs & Reach
Описание



1.3 дюймовый IPS TFT LCD 12 штифтов Введение продукта

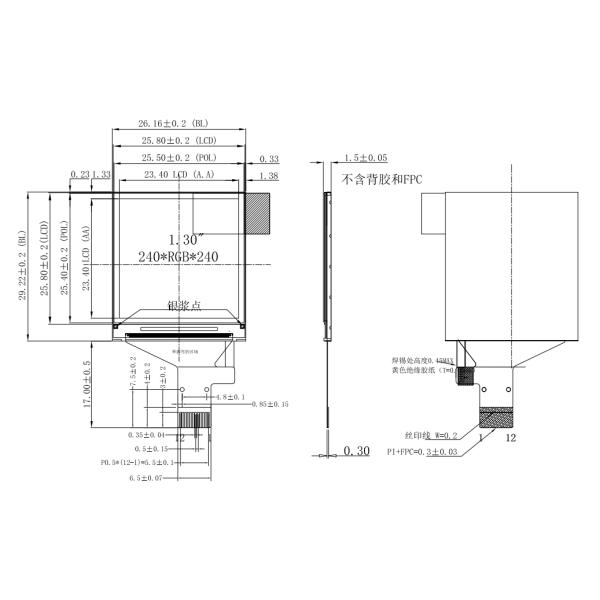

SFTO130JY-7167AN представляет собой цветный квадратный TFT LCD дисплей с диагональю 1,3 дюйма и разрешением 240x240.что делает его очень удобным для пользователей программировать и использоватьРазмер модуля модели SFTO130JY-7167AN составляет 26,16x29,22 мм, а размер активной области - 23,4x23,4 мм.



Технология IPS, используемая в продукте, гарантирует, что пользователи могут получить панорамный вид экрана и отличный пользовательский опыт из любого направления.Контроллер ST7789P3 интегрирован в модуль, с диапазоном напряжения логического источника питания от 3,0 до 3,6 В. Он может работать в диапазоне температуры от -20 °C до +70 °C, а диапазон температуры хранения составляет от -30 °C до +80 °C.FPC SFTO130JY-7167AN может быть настроен в соответствии с требованиями пользователя и может быть оснащен новым резистивным сенсорным экраном (RTP) или емкостным сенсорным экраном.



Особенность



Положение Содержание
Размер ЖК 1.3 дюйма (диагональ)
Режим отображения Обычно черный
Резолюция 240 ((H) RGB x 240 ((V)
Пунктная высота 00,0975 (H) x 0,0975 ((V) мм
Активная зона 23.4 ((H) x 23.4 (V) мм
Размер модуля 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) мм
Цветовая композиция RGB Вертикальная полоса
Интерфейс ППИ
Диск IC ST7789P3
Просветительность 250 (TYP) cd/m2
Направление просмотра Весь вид
Подсветка 2 белые светодиоды
Операционная температура. -20°C ~ + 70°C
Температура хранения. -30°C~+80°C
Вес ТБД





1.3 дюймовый IPS TFT LCD 12 штифтов



240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT



Определение фиксатора



Нет, нет, нет. Символ Описание
1 ГНД Земля
2 LEDK Катод подсветка
3 LEDA Анод подсветка
4 ВКК Электрическое питание для аналоговых устройств (2.8V-3.3V)
5 ГНД Земля
6 ГНД Земля

7

D/C

Регистр выбирает пин

D/C = ≈ 1 ≈: отображение данных.

D/C = ≈ 0 ≈: Командные данные.
8 CS

Чип выбирает пин (("Низкий" включен)
9 SCL Серийный кнопку часов.
10 SDA Ввод серийных данных
11 Перезагрузка Пин LCM Reset
12 ГНД Земля



Электрические характеристики



Параметр Символ Минуты Тип Макс Единица
Напряжение логического питания ОВВСК 1.65 1.8/2.8 3.3 V
Напряжение аналогового питания ВКК 2.6 2.8 3.3



- Я...
Вводный ток Идд.



- Я...

 20



- Я...

 mA
Просветительность



- Я...

 250



- Я...

 Cd/m2



Характеристики подсветки



Положение Символ Минуты Тип Макс Единица
Напряжение вперед Vf 3.0 3.2 3.4 V
Впередний ток Если



- Я...

 20



- Я...

 mA
Время эксплуатации

- Я...

- Я...

 40000



- Я...

 Часы



Оптические характеристики



Положение Символ Условия измерения Минуточку. Тип. Макс. Макс. Единица
Время ответа Tr+Tf θ = 0o φ = 0o 25 oC



-

 30 35



мс



Угол обзора



θ

 φ = 0o 25 oC - 80 -



Уровень
φ = 180o 25 oC - 80 -



θ

 φ = 90o 25 oC - 80 -
φ = 270o 25 oC - 80 -
Соотношение контраста КР - 25 oC   800 - -

Цвет координаты CIE

 Белый X 25 oC 0.300 0.302 0.304

-
Y 25 oC 0.323 0.325 0.327
Красный X 25 oC 0.622 0.624 0.626
Y 25 oC 0.327 0.329 0.331



Зеленый

 X 25 oC 0.286 0.288 0.290
Y 25 oC 0.520 0.522 0.524



Синий

 X 25 oC 0.134 0.136 0.138
Y 25 oC 0.135 0.137 0.139
Проницаемость (с поляризатором)       4. 18 4.65   %

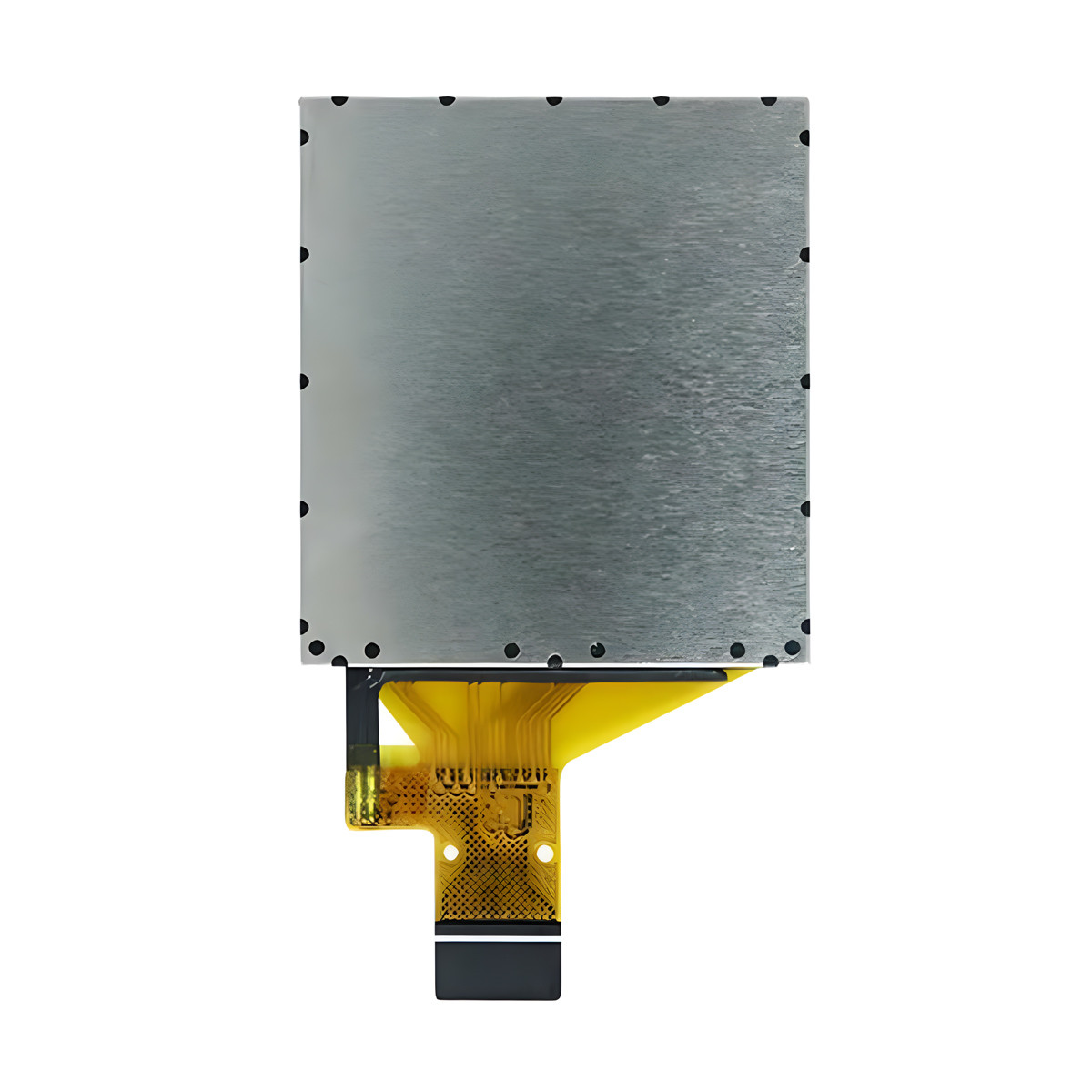

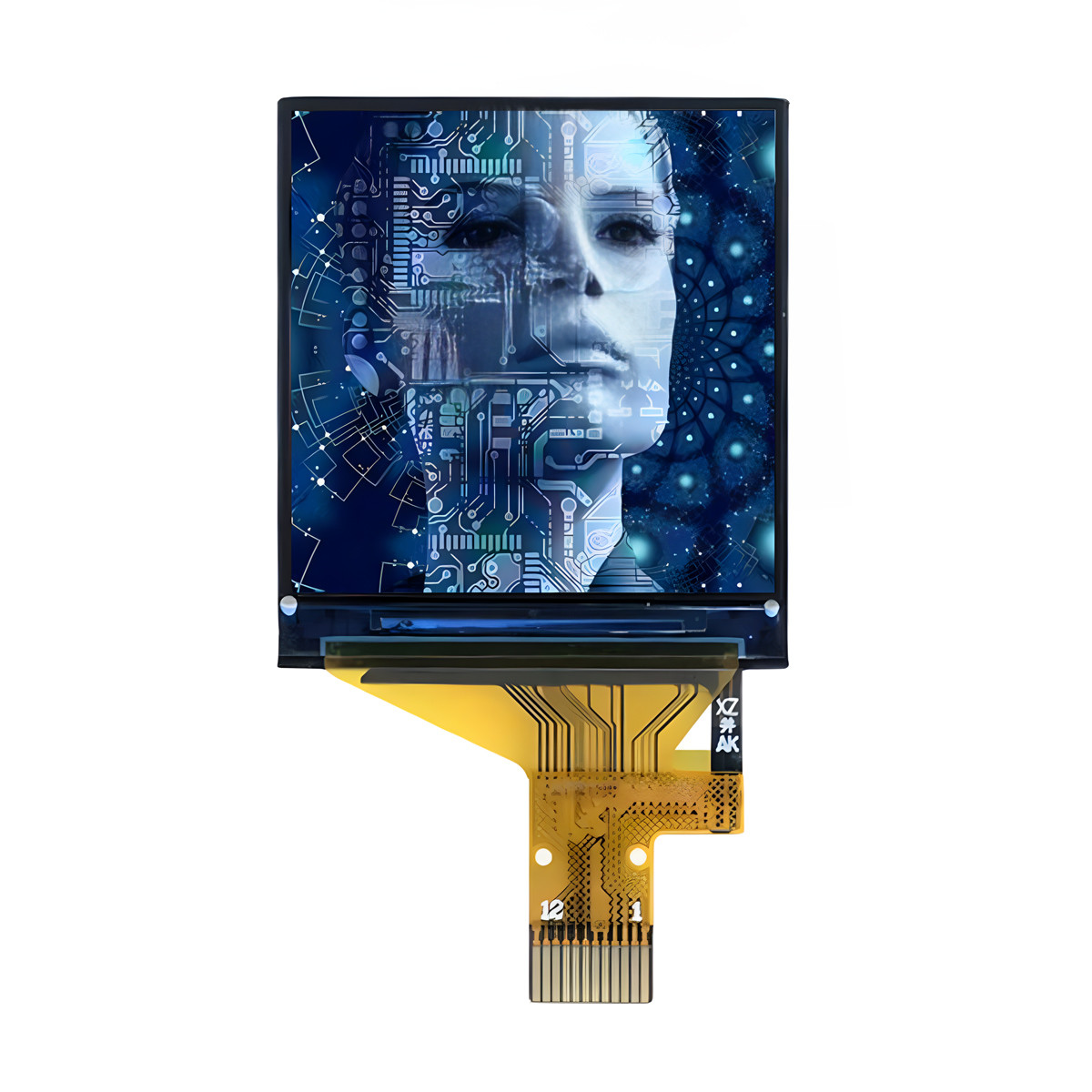

1.3 дюймовый IPS TFT LCD 12 штифтов Изображение продукта

240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT



Производственные мощности и сертификации

240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT240x240 Dot Matrix TFT 1,3 дюйма SPI LCD дисплей, 1,3 'квадратный тип IPS TFT
