Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
Спецификации
Номер модели :
SF-TC350M-9268A1-T
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
ПК 3000K в месяц
Срок поставки :
3-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Продукт :
3,5 дисплей дюйма TFT
Резолюция :
Точки 320*240
сенсорный экран :
Резистивная сенсорная панель (CTP необязательно)
Размер защитного прозрачного стекла :
Настраиваемый
Размер контуры :
630,9 x 76,9 x 4,45 мм
Направление просмотра :
6:00
Интерфейс :
РГБ
Пин-номер :
54 штифта
Соединение :
ZIF
Поверхностная яркость :
350 - 700 cd/m2 ((nits)
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

** Загрузка таблицы данных **

SF-TC350M-9268A1-T Спецификация.pdf

SF-TC350M-9268A1-N Спецификация.pdf





TFT LCD 3,5 дюймовый QVGA 320x240 HX8238 Shield Display RGB Interface LED Backlight Экран



TFT LCD 3,5 дюйма, 3,5 дюйма QVGA TFT дисплейный модуль





SF-TC350M-9268A1-Tэто 3,5-дюймовый диагональный цветный QVGA 320x240 TFT LCD дисплей. Он легко управляется MCU. Этот 3,5 "TFT LCD с сенсорным экраном может использоваться в встроенных системах, промышленном устройстве,устройства безопасности и портативные устройства, требующие высококачественного и красочного отображения;. Он поддерживает RGB интерфейс. Для легкого подключения к вашему хосту, FFC / FPC хвост сочетается с легко находящимися ZIF-сокетами.



SF-TC350M-9268A1-T является своего рода стандартным TFT LCD 3.5 дисплейный модуль, этополностью совместим с Winstar 3,5 дюймовым TFT дисплеем WF35LTIACDNN0, WF35LTIACDNG0.SF-TC350M-9268A1-T имеет множество дополнительных конструкций из-за различной среды применения. он поддерживает EMI-тестирование и строгое тестирование надежности, с и без резистивной сенсорной панели,с / без емкостного сенсорного экрана, более высокая яркость до 700 нит.





Продукт: 3.5 дюймовый TFT дисплей Решение: 320*240 точек
Прикосновение к экрану Резистивная сенсорная панель (CTP необязательно) Размер стекла крышки: Настраиваемый
Размер контуры: 630,9 х 76,9 х 4,45 мм Направление просмотра: 6:00
Интерфейс: RGB Номер пин-кода: 54 штифта
Подключение: Стыковочные устройства Светимость поверхности: 350 - 700 Cd/m2 ((нитов)
Продолжительность жизни светодиода: 40000 часов Соответствие: Соответствует требованиям REACH & RoHS









TFT LCD 3,5 дюйма, 3,5 дюйма QVGA TFT Дисплейный модуль



Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светомPin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом

Определение пин:



Пин No. Символ I/O Описание
1 LED-K1 Я... Светодиодный катод
2 LED-K2 Я... Светодиодный катод подключается к светодиоду-K1
3 Светодиод-А1 Я... ЛЭД-анод
4 Светодиод-А2 Я... Подключение светодиодного анода к светодиоду-A1
5 ~ 7 NC - Никакой связи
8 /RESET Я... Перезагрузить пин
9 CS Я... Входной пин для сигнала выбора чипа
10 SCL Я... Сигнал часа SPI
11 SDI Я... Пин ввода интерфейса SPI
12 B0 Я... Синий сигнал передачи данных (LSB)
13 ~ 19 В1-7 Я... Синий сигнал данных
20 G0 Я... ЗЕЛЕНЫЙ Сигнал данных ((LSB)
21 ~ 27 G1-7 Я... Сигнал данных "ЗЕЛЕНЫЙ"
28 R0 Я... Сигнал данных RED (LSB)
29 ~ 35 R1-7 Я... Красный сигнал данных
36 HSYNC Я... Горизонтальный синхронизирующий сигнал
37 VSYNC Я... Сигнал вертикальной синхронизации
38 DOTCLK Я... Сигнал часа для выборки каждой даты
39 ~ 40 NC - Никакой связи
41 VDD Я... +2,8В источник питания
42 VDDIO Я... 1.8V ~ 2.8V Источник питания
43 YU Я... Пин панели сенсорной
44 XL Я... Пин панели сенсорной
45 YD Я... Пин панели сенсорной
46 XR Я... Пин панели сенсорной
47 ~ 51 NC - Не связь
52 ЕНАБЛЕ Я... Вводные данные включить управление
53 ~ 54 ГНД Я... Силовое заземление

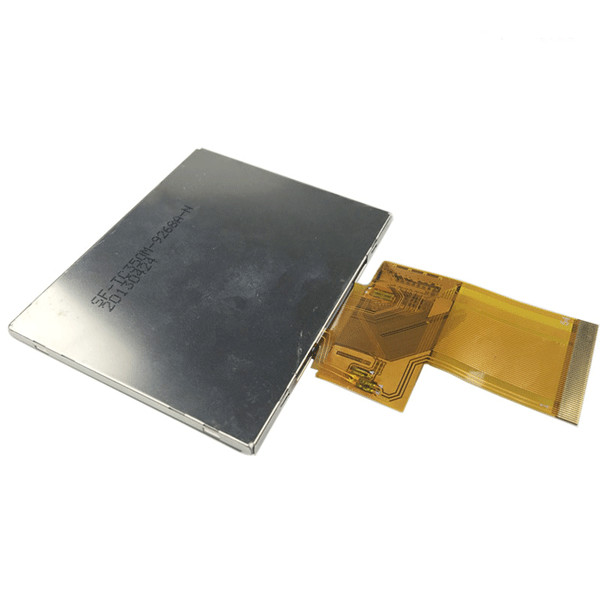

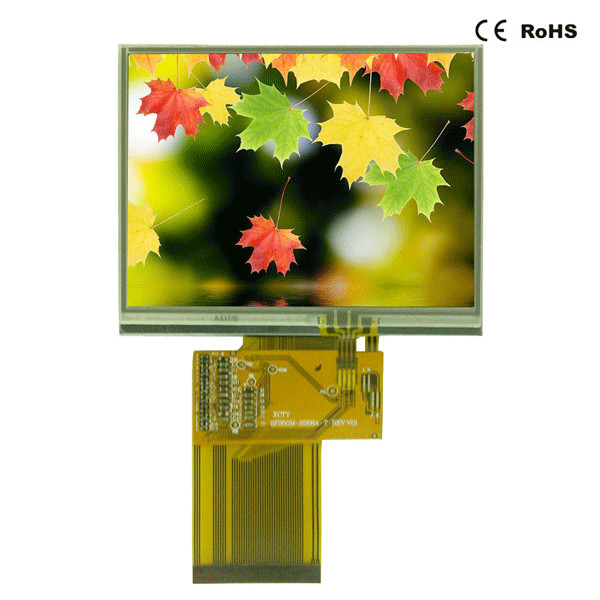

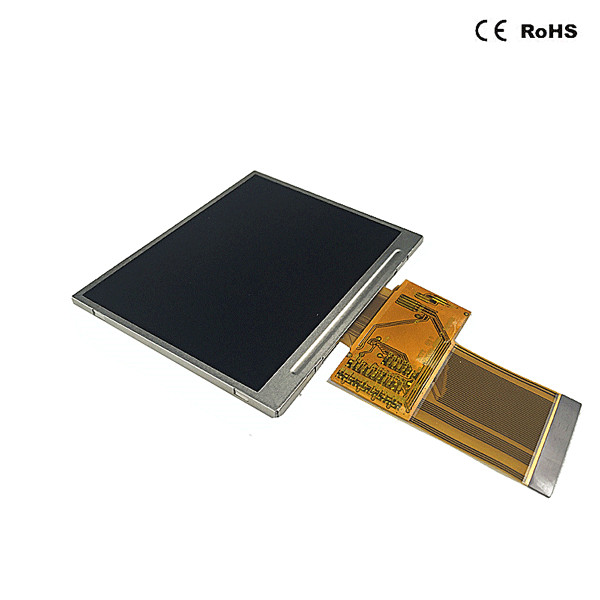

TFT LCD 3,5 дюйма, 3,5 " QVGA TFT дисплейный модуль Реальное изображение продукта



Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом

Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом

Pin интерфейса 54 RGB дисплея дюйма TFT QVGA 320x240 3,5 с СИД освещает контржурным светом
