Спецификации
Номер модели :
SF-TC350H-8417A-N
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность поставки :
ПК 3000K в месяц
Время доставки :
1-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Продукт :
3,5 дисплей дюйма TFT
Резолюция :
пикселы 320x480
Пин-номер :
45 штырей
Интерфейс :
Интерфейс MCU + RGB
Очертание Дим. :
54.9x82.94x2.1 (мм)
Направление просмотра :
Двенадцать.
Сенсорный экран :
без сенсорного экрана
Дисплей :
ST7796S
Соединение :
Стыковочные устройства
Поверхностная яркость :
300 Cd/m2
Операционная температура. :
-20°C до +70°C
Соответствие :
Соответствует требованиям REACH & RoHS
Описание



О данном пункте SF-TC350H-8417A-N



30,5-дюймовый дисплей с TFT-модулем LCD промышленного класса с разрешением матрицы точек 320x480, оснащенный управляющим IC ST7796S, является высококачественным дисплейным решением, предназначенным для передних экранов умных устройств.Особенности этого монитора следующие::

  1. Высокое разрешение: обеспечивает четкое разрешение 320x480 пикселей для обеспечения четкости изображений и текста, подходящего для промышленных приложений, требующих тонкого отображения.
  2. IC драйвера: используется IC драйвера ST7796S, который поддерживает дисплей с высоким разрешением и может обеспечивать высококачественный выход изображения.
  3. Яркость: ТФТ-экраны промышленного класса обычно имеют высокую яркость, что позволяет им быть четко видимыми при различных условиях освещения.

  4. Контраст: ТФТ-экраны промышленного класса, как правило, имеют высокую контрастность для обеспечения слойности изображений и яркости цветов.

  5. Интерфейс: для удовлетворения потребностей различных систем могут быть предоставлены несколько вариантов интерфейса, таких как интерфейс RGB, LVDS и т.д.

  6. Настраиваемые услуги: В зависимости от потребностей клиента, могут быть предоставлены настраиваемые услуги, включая размер, разрешение, интерфейс и функциональность.

  7. Прочность: для обеспечения долгосрочной стабильности и долговечности дисплея используются компоненты промышленного класса, подходящие для непрерывной работы 24 часа в сутки.

Этот монитор является идеальным решением для промышленных и коммерческих приложений из-за его высокого разрешения, высокой яркости, высокой контрастности и прочности промышленного класса.





Особенности



Продукт: 3.5 дюймовый TFT дисплей Решение: 320x480 пикселей
Номер пин-кода: 45 штифтов Интерфейс: MCU + RGB интерфейс
Очертание: 54.9х82.94х2.1 мм Направление просмотра: Двенадцать.
Прикосновение к экрану Без сенсорного экрана Управляющий блок: ST7796S
Подключение: Стыковочные устройства Светимость поверхности: 300 Cd/m2
Рабочая температура: -20°C до +70°C Соответствие: Соответствует требованиям REACH & RoHS

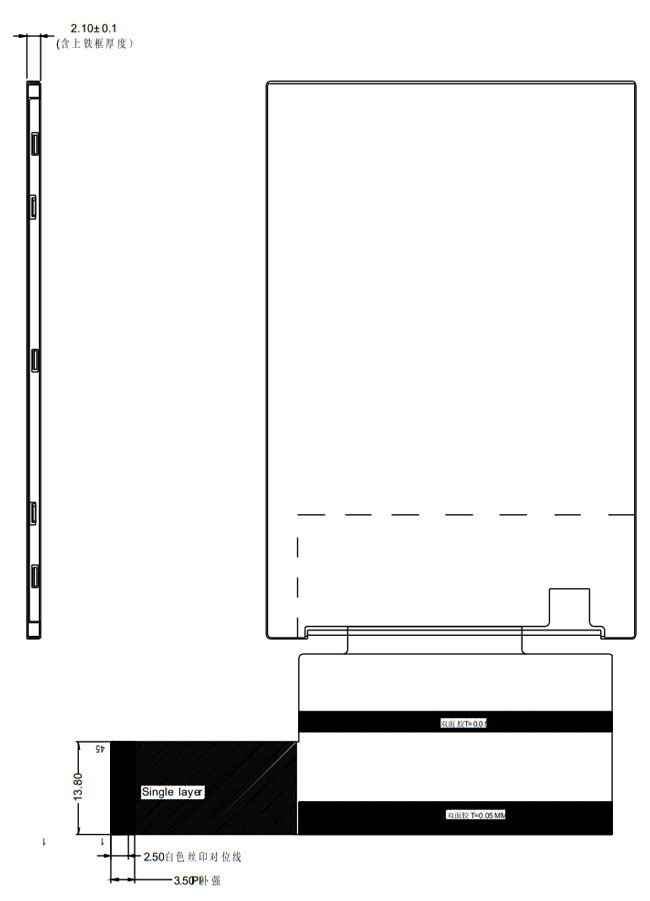

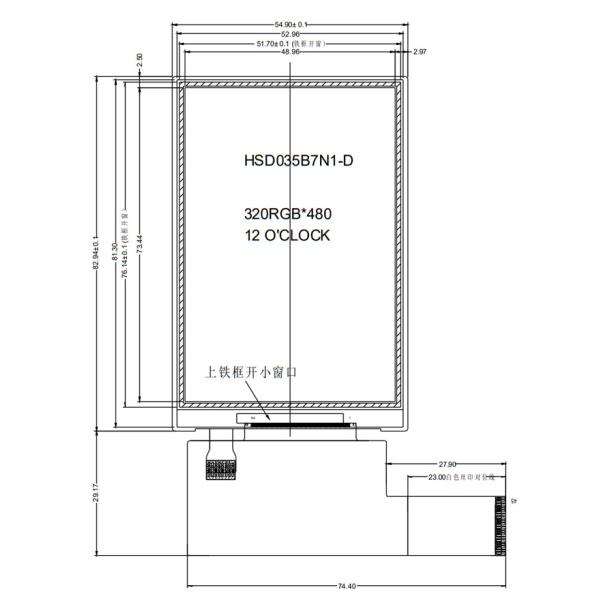

Механический контурный рисунок

3.5-дюймовый промышленных классов TFT LCD-модуль дисплей 320X480 точка матрица ST7796S Драйвер IC Smart устройство Передний экран

3.5-дюймовый промышленных классов TFT LCD-модуль дисплей 320X480 точка матрица ST7796S Драйвер IC Smart устройство Передний экран





Определение пин интерфейса





Нет, нет, нет.

ПИН-код

I/O

Описание

1-6

K1-K6

О

Светодиодный катод

7

А.

О

ЛЭД-анод

8

ГНД

Я...

Земля

9-10

ВКК

Я...

Силовое питание 2.8В напряжение

11

NC

-

Открыть

12

CS

Я...

Входной пин для сигнала выбора чипа

13

РС

Я...

Регистрировать выбранный сигнал

14

WR

Я...

Напишите входный пин для сигналов

15

РД

Я...

Читать входный шприц сигнала

16

SDA

Я...

Пин ввода интерфейса SPI

17

СДО

Я...

SPI Выход интерфейса

18-35 лет

DB0-DB17

I/O

Отображение данных I/O

36

DE

Я...

Вводные данные включить управление

37

DCLK

Я...

Сигнал часа для выборки каждой даты

38

HSYNC

Я...

Горизонтальный синхронизирующий сигнал

39

ГНД

Я...

Земля

40

VSYNC

Я...

Сигнал вертикальной синхронизации

41

Перезагрузка

Я...

Вводный сигнал LCM Reset

42-44

IM2-IM0

Я...

Мод интерфейса MCU выбран.

45

ГНД

Я...

Земля





Максимальная абсолютная граница



Положение

Символ

Стоимость

Единица

Напряжение питания для логики

VDD

0.3~4.6

V

Входное напряжение

Вино

ВДД+0.3

V

Рабочая температура

Топр

- От 20 до 70

°C

Температура хранения

Tstg

-30 до 80

°C





Характеристики постоянного тока



Положение

Символ

Минуты

Тип

Макс

Единица

Условия испытания

Рабочее напряжение

VDD

2.6

2.8

3.3

V

-

Ток подачи

IDD

-

-

5

mA

VDD=2,8V,Ta=25°C

Входное напряжение

ВИЧ

0.8VDD

-

VDD

V

-

VIL

0

-

0.2VDD

V

Ток утечки ввода

IIL

- Один.0

-

1.0

mA

VIN=VDD или VSS





Заднее освещение Электрооптические характеристики



Положение

Символ

МИН

Тип

Максимум

ЕДИНСТВО

Испытание

Состояние

Напряжение питания

Vf

-

3.2

3.4

V

Если= 140mA

Ток подачи

Если

-

140

-

mA

-

Обратное напряжение

ВР

-

-

5

V

-

Рассеивание энергии

Pd

-

-

-

мВт

-

Интенсивность света для LCM



-



300

-

Cd/m2

Если= 140 мА

Единообразие для LCM

-

-

-

-

%

Если=140 mA

Цвет подсветки

Белый

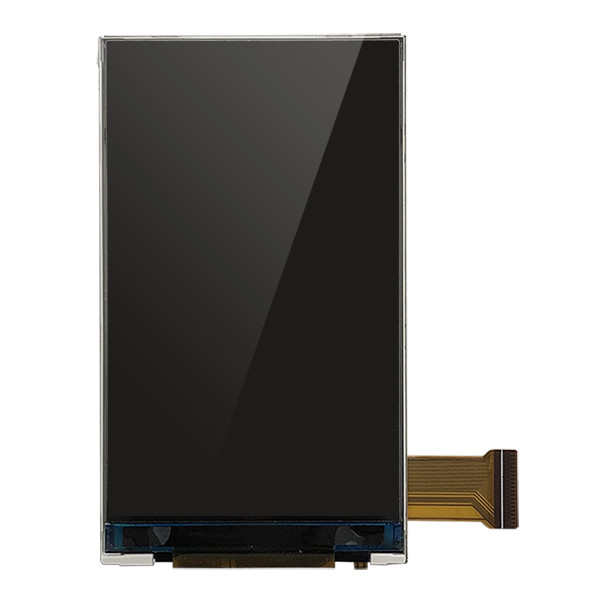

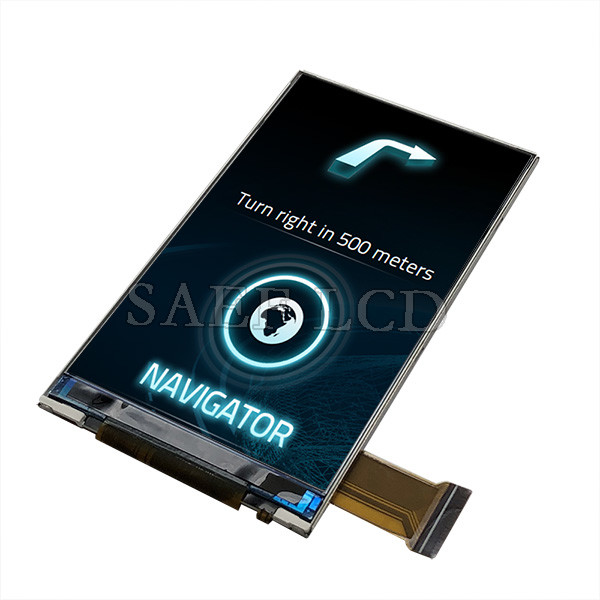

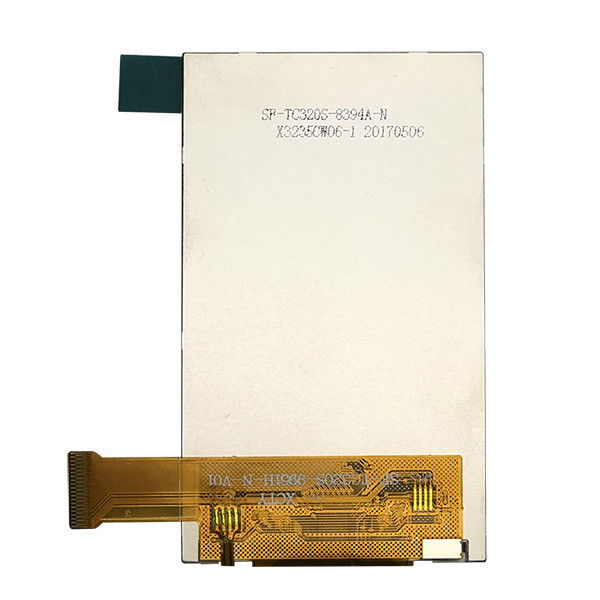

Изображение продукта

3.5-дюймовый промышленных классов TFT LCD-модуль дисплей 320X480 точка матрица ST7796S Драйвер IC Smart устройство Передний экран3.5-дюймовый промышленных классов TFT LCD-модуль дисплей 320X480 точка матрица ST7796S Драйвер IC Smart устройство Передний экран

3.5-дюймовый промышленных классов TFT LCD-модуль дисплей 320X480 точка матрица ST7796S Драйвер IC Smart устройство Передний экран
