емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5
емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5
емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5
емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5
Спецификации
Номер модели :
SFRA700H-800480ACT-01
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
ПК 3000K в месяц
Срок поставки :
3-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Ключевые слова :
7 дисплей дюйма HDMI
Разрешение :
800*480
Интерфейс CTP :
USB до IIC
Совместимый с :
Банан Pi、 черноты BB、 Pi поленики
Поддержка :
HDMI1.3、 HDCP2.2、 HDCP1.4、 HDMI1.4
Поверхностная яркость :
300 cd/m2 - 1000 cd/m2
Экран касания :
CTP (емкостный экран касания)
Продолжительность жизни СИД :
40 000 часов
Работая Temp. :
– 20℃ к +70℃
Соответствие :
ДОСТИГАЕМОСТЬ & RoHS уступчивые
Описание

HDMI дисплей 7 дюймов, 7 дисплей дюйма PCAP TFT





SFRA700H-800480ACT-01 модуль HDMI TFT LCD который интегрировал TFT LCD, касание PCAP и управлять доска.



1. экран 4,3 IPS дюйма, разрешение оборудования разрешения точек 800×480.
2. емкостное управление касания 5 пунктов.
3. закалил стеклянную емкостную сенсорную панель, твердость >=6H.
4. поддержка Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 требует опционного переходника DSI-Cable-15cm.
5. привод LCD сразу через интерфейс DSI Pi поленики с обновленные тарифы до 60Hz.
6. При использовании с поленикой Pi, поддержана операционная система Pi поленики/Ubuntu/Kali и Retropie, свободный от привод.
7. поддержка для контролировать для того чтобы осветить яркость контржурным светом через программное обеспечение.



Ключевые слова: 7 дисплей дюйма HDMI Разрешение: 800*480
Интерфейс CTP: USB до IIC Совместимый с: Поленика Pi, чернота BB, банан Pi
Поддержка: HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 Поверхностная яркость: 300 Cd/m2 - 1000 Cd/m2
Экран касания: CTP (емкостный экран касания) Продолжительность жизни СИД: 40 000 часов
Работая Temp.: – 20℃ к +70℃ Соответствие: ДОСТИГАЕМОСТЬ & RoHS уступчивые



Версия 01
Поддержанный сигнал HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
КАСАНИЕ Стандарт USB
VGA Не поддержка
Интерфейс на mainboard входной сигнал HDMI Тип заплата 19Pin заплаты HDMI женская (горизонтальная)
USB МИКРО- 5P тип 5.9MM USB женский b (горизонтальный)
Интерфейс наушника NC
Интерфейс касания штырь 6 FPC-0.5-6PIN (горизонтальное)
Интерфейс дисплея Штырь RGB 50 FPC-0.5-50PIN (горизонтальное)
Аудио Аудио выход 8Ω1.5W Место 4PIN-1.25 H1.8 ультратонкое женское (горизонтальное)
Электропитание Потребляемая мощность Входной сигнал 5V USB (+/-0.5V)
Дисплей Vop 3.3V
Деятельность силы Силы дисплей дальше
Расход энергии Mainboard резервный <0.25W
Меню OSD Меню (запас) Яркость, контраст, автоматическая коррекция, участок, часы, положение поля, установка функции, возврат, etc.
Язык (запас) Китайский, английский, французский, немецкий, итальянский, испанский, русский, кореец, японец, etc.
кнопка (сдержанная) СИЛА, МЕНЮ, ВВЕРХ, ВНИЗ, ВЫХОД

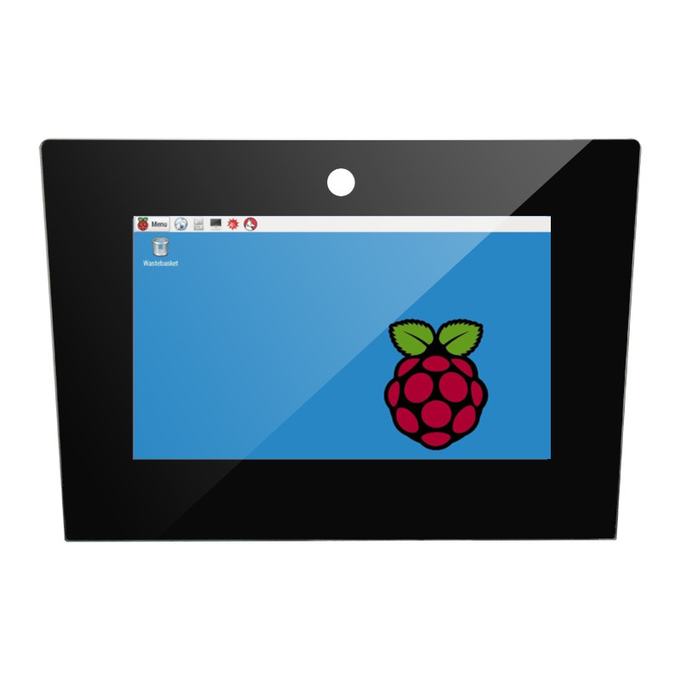

HDMI дисплей 7 дюймов, 7 изображение продукта дисплея дюйма PCAP TFT

емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5

емкостный дисплей дюйма HDMI экрана касания 800x480 7 совместимый с поленикой Pi 3 4 5

Определение штыря интерфейса HDMI

1 T.M.D.S DATA2+
2 T.M.D.S DATA2 защищало
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 защищало
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 защищало
9 T.M.D.S DATA0-
10 ДАННЫЕ ПО CLOCK+ T.M.D.S
11 ЧАСЫ ДАННЫМ ПО T.M.D.S защищали
12 ЧАСЫ ДАННЫМ ПО T.M.D.S
13 CEC (управление бытовой электроники опционное)
14 Сдержанный (в кабеле но N.C. на приборе)
15 SCL (DDC)
16 SDA (DDC)
17 DDC/CEC смололо
18 +5V (электропитание)
19 Оперативно замените кабель зонда



Определение штыря USB (5V)

1 VCC
2 NC
3 NC
4 NC
5 GND



Определение Pin USB TP

1 VCC
2 D-
3 D+
4 NC
5 GND

Определение Pin интерфейса диктора

1 ROUT+
2 РАУТ
3 хам
4 LOUT+



6, определение штыря LCD

1

VLED+



Сила для СИД освещает контржурным светом (анод)


2

VLED+



Сила для СИД освещает контржурным светом (анод)


3

VLED-



Сила для СИД освещает контржурным светом (катод)


4

VLED-



Сила для СИД освещает контржурным светом (катод)


5

GND



Земля силы


6

VCOM



Общее напряжение тока


7

DVDD



Сила для вычислительной цепи


8

РЕЖИМ



Режим DE/SYNCHRONIZATION отборный


9

DE



Ввод данных позволяет


10

ПРОТИВ



Входной сигнал вертикальной синхронизации


11

HS



Входной сигнал строчной синхронизации


12

B7



Голубые данные (MSB)


13

B6



Голубые данные


14

B5



Голубые данные


15

B4



Голубые данные


16

B3



Голубые данные


17

B2



Голубые данные


18

B1



Голубые данные


19

B0



Голубые данные (LSB)


20

G7



Зеленые данные (MSB)


21

G6



Зеленые данные


22

G5



Зеленые данные


23

G4



Зеленые данные


24

G3



Зеленые данные


25

G2



Зеленые данные


26

G1



Зеленые данные


27

G0



Зеленые данные (LSB)


28

R7



Красные данные (MSB)


29

R6



Красные данные


30

R5



Красные данные


31

R4



Красные данные


32

R3



Красные данные


33

R2



Красные данные


34

R1



Красные данные


35

R0



Красные данные (LSB)


36

GND



Земля силы


37

DCLK



Часы образца


38

GND





Земля силы


39

L/R



Левый/правый выбор


40

U/D



Up/down выбор


41

VGH



Ворота НА напряжении тока


42

VGL



Ворота С напряжения тока


43

AVDD



Сила для аналоговой схемы


44

ВОЗВРАТ



Глобальный переустановленный штырь.


45

NC



Отсутствие соединения


46

VCOM



Общее напряжение тока


47

DITHB



Колебля функция


48

GND



Земля силы


49

NC



Отсутствие соединения


50

NC



Отсутствие соединения







Определение Pin сенсорной панели

1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
