HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD
Спецификации
Номер модели :
SFHDMI500H-108108A-CT
Место происхождения :
Шэньчжэнь/Китай
Количество минимального заказа :
3 ПК
Условия оплаты :
L/C, T/T, западное соединение
Способность поставки :
ПК 3000K в месяц
Срок поставки :
3-5 недель
Упаковывая детали :
Стандартный пакет экспортированием
Ключевые слова :
5" дисплей круга HDMI
Разрешение :
пикселы 1080*1080
Поддержка :
HDMI1.3、 HDCP2.2、 HDCP1.4、 HDMI1.4
Совместимый с :
Банан Pi、 черноты BB、 Pi поленики
Интерфейс CTP :
USB до IIC
Поверхностная яркость :
400 cd/m2
Экран касания :
CTP (емкостный экран касания)
Продолжительность жизни СИД :
40 000 часов
Работая Temp. :
– 20℃ к +70℃
Соответствие :
ДОСТИГАЕМОСТЬ & RoHS уступчивые
Описание

HDMI дисплей 5 дюймов, характеристики продукта дисплея 5 дюймов PCAP TFT





SFHDMI500H-108108A-CT модуль HDMI TFT LCD который интегрировал TFT LCD, касание PCAP и управлять доска.



1- Модуль совершенно представляет HDMI выход цифрового сигнала от ПК на экране 1080*1080 LCD.



2- Поддержка HDMI 1,3, HDMI 1,4, HDCP 1,4, стандарты HDCP 2,2. Источник сигнала HDMI совместим с ПК основного направления мини как поленика Pi, чернота BB, банан Pi, etc.



3- КАСАНИЕ от USB к I2C, никакой потребности установить водителей.



4- Дизайн главным образом использован на дисплее Pi поленики, и его можно также использовать на других приборах касания маленького экрана управлением HDMI промышленных. При использовании как дисплей Pi поленики, он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы, одно-касание.



5- при использовании как дисплей компьютера, оно поддерживает Windows 7/8/10, 5-точечное касание, свободное от водител.



Особенность дисплея TFT:



Параметр Спецификация Блок Примечание
Активная область 127,008 (H) ×127.008 (V) mm круг
Количество пикселов 1080 (H) × 1080 RGB (V) Пиксел 　
Тангаж пиксела 0,1176 (H) ×0.1176 (V) mm 　
Расположение пиксела 1pixel 2domain 　 　
Цвета дисплея 16,7 m цвет 　
Gamut цвета 80% (MIN.) 86% (тип.) 　 　
Режим работы монитора Нормально черный Transmissive режим 　 　
Габаритный план 143 × 4,2 × (H) 140 (V) (D) mm 　
Осматривая направление (человеческий глаз) Направление U/D/L/R свободное осматривая 　 Примечание 1,2

Примечание: 1. На направлении U/D/L/R, угол наблюдения такое же;

Примечание: 2. Направление алгина LC TFT и CF



Версия 01
Поддержанный сигнал HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
КАСАНИЕ Стандарт USB
VGA Не поддержка
Интерфейс на mainboard входной сигнал HDMI Тип заплата 19Pin заплаты HDMI женская (горизонтальная)
USB МИКРО- 5P тип 5.9MM USB женский b (горизонтальный)
Интерфейс наушника NC
Интерфейс касания штырь 6 FPC-0.5-6PIN (горизонтальное)
Интерфейс дисплея 49 штырей FPC-0.5-50PIN (горизонтальное)
Аудио Аудио выход 8Ω1.5W Место 4PIN-1.25 H1.8 ультратонкое женское (горизонтальное)
Электропитание Потребляемая мощность Входной сигнал 5V USB (+/-0.5V)
Дисплей Vop 3.3V
Деятельность силы Силы дисплей дальше
Расход энергии Mainboard резервный <0.25W
Меню OSD Меню (запас) Яркость, контраст, автоматическая коррекция, участок, часы, положение поля, установка функции, возврат, etc.
Язык (запас) Китайский, английский, французский, немецкий, итальянский, испанский, русский, кореец, японец, etc.
кнопка (сдержанная) СИЛА, МЕНЮ, ВВЕРХ, ВНИЗ, ВЫХОД

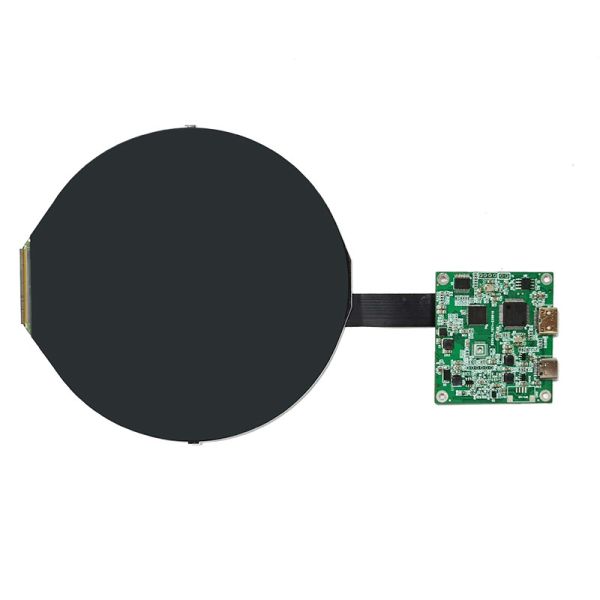

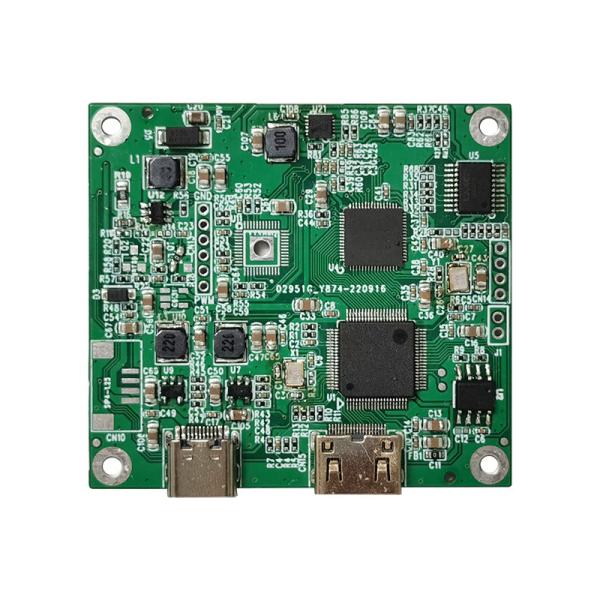

HDMI дисплей 5 дюймов, 5 изображение продукта дисплея дюйма PCAP TFT

HDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCDHDMI совместимое к поленике Pi4 5 дюймов вокруг дисплея 1080x1080 CTP LCD





Определение штыря интерфейса HDMI

1 T.M.D.S DATA2+
2 T.M.D.S DATA2 защищало
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 защищало
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 защищало
9 T.M.D.S DATA0-
10 ДАННЫЕ ПО CLOCK+ T.M.D.S
11 ЧАСЫ ДАННЫМ ПО T.M.D.S защищали
12 ЧАСЫ ДАННЫМ ПО T.M.D.S
13 CEC (управление бытовой электроники опционное)
14 Сдержанный (в кабеле но N.C. на приборе)
15 SCL (DDC)
16 SDA (DDC)
17 DDC/CEC смололо
18 +5V (электропитание)
19 Оперативно замените кабель зонда



Определение штыря USB (5V)

1 VCC
2 NC
3 NC
4 NC
5 GND



Определение Pin USB TP

1 VCC
2 D-
3 D+
4 NC
5 GND




Определение Pin сенсорной панели

1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
