Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
Спецификации
Номер модели :
SFTO686XC-7108BCT
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
2 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Ключевые слова :
6.86 дюймовый бар TFT
Резолюция :
1280x480
Интерфейс :
Мипи
Дисплей :
FL7707
Поверхностная яркость :
Минимальный показатель 800 cd/m2
сенсорный экран :
- Нет.
Направление просмотра :
IPS, все углы зрения
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

Загрузка листа данных

Спецификация SFTO686XC-7108B-CT (800nits).pdf

FL7707N_DS_V0.2_20230324_Заказчик.pdf





Что касается этого предметаSFTO686XC-7108BCT



6,86-дюймовый TFT LCD дисплей имеет следующие ключевые характеристики:

  • Размер экрана: 6,86 дюйма
  • Разрешение: 1280 x 480 пикселей
  • Яркость: 800 нит
  • Интерфейс: MIPI (Mobile Industry Processor Interface)
  • Глубина цвета: 16,7 М

Особенности и преимущества:

  1. Размер экрана: диагональ 6,86 дюйма делает его подходящим для различных применений, включая промышленные дисплеи, портативные устройства и портативное оборудование.

  2. Разрешение: при разрешении 1280 x 480 дисплей оптимизирован для широкоэкранных приложений, обеспечивая хорошую четкость и детали,хотя это может быть не так высоко, как современные дисплеи с точки зрения плотности пикселейУникальное соотношение разрешения может быть полезно для конкретных макетов пользовательского интерфейса и графики.

  3. Яркость: уровень яркости 800 нит гарантирует, что дисплей достаточно яркий для использования в различных условиях освещения, включая наружные условия.Этот уровень яркости является выгодным для читаемости и видимости.

  4. Интерфейс MIPI: использование интерфейса MIPI распространено в современных дисплеях, поскольку он позволяет высокоскоростную передачу данных между дисплеем и контроллером,что полезно для снижения задержки и улучшения общей производительности.

Потенциальное применение:

  • Промышленные мониторы: используются в производстве и автоматизации для управления машинами или систем мониторинга.
  • Мобильные устройства: могут использоваться в планшетах, портативных устройствах или портативных гаджетах, где размер и вес имеют решающее значение.
  • Автомобильные дисплеи: полезны в автомобильных приборных панелях для отображения информации в компактном формате.

Конструкционные соображения:

  • Обеспечить совместимость с возможностями вывода графики устройства.
  • Оценить потребности в энергии для обеспечения эффективной работы, особенно для устройств, работающих на батареях.
  • Рассмотрим конструкцию рамки, чтобы максимизировать площадь экрана при сохранении структурной целостности.

Заключение:

Этот тип дисплея может служить для самых разных приложений благодаря сбалансированным спецификациям размера, разрешения, яркости и интерфейса.Важно рассмотреть, как эти параметры соответствуют предполагаемому применению и требованиям пользователя..





Особенности



Положение Содержание Единица
Тип ЖК ТФТ -
Отображение цвета 16M
Направление просмотра Все Часы
Рабочая температура -20 ~ +70 °C
Температура хранения -30 ~ +80 °C
Размер модуля 66.6*181.0*4.6 мм
Активная зона ((W×H) 60.19*160.51 мм
Количество точек 480×RGB×1280 точки
Напряжение питания 3.3 V
Подсветка 12 светодиодов (белый) шт.
Яркость ((LCM) 800 cd/m2
Передача данных MIPI -
Тип соединителя LCM

AFC30-S40FCC-00

 0.5PITCH 40pin
Управляющий модуль FL7707

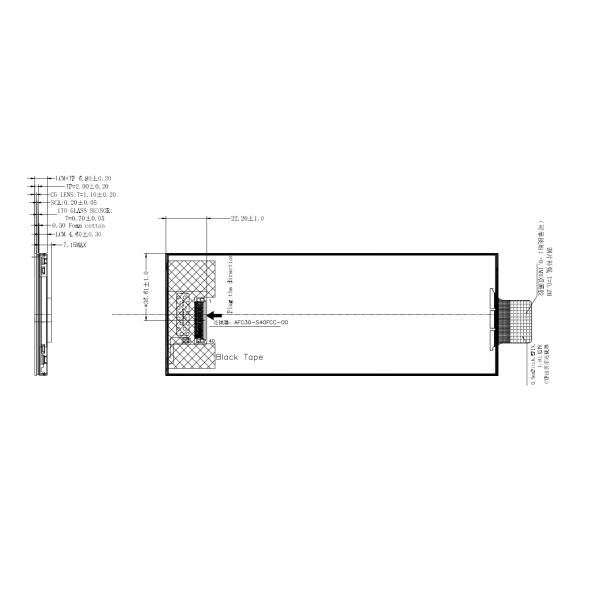

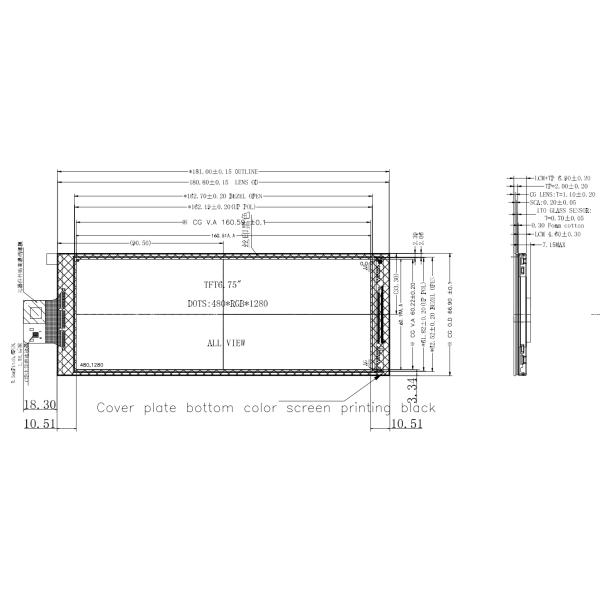

Механический чертеж

Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI

Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI



Описание пин



Пин No. Символ Функция
1 ГНД Земля
2 D0P MIPI Ввод данных полосы 0 (положительный)
3 D0N MIPI Ввод данных полосы 0 (отрицательный)
4 ГНД Земля
5 D1P Ввод MIPI Data lane1 (положительный)
6 D1N Вход MIPI Data lane1 (отрицательный)
7 ГНД Земля
8 CLKP Ввод MIPI CLK (положительный)
9 CLKN Ввод MIPI CLK (отрицательный)
10 ГНД Земля
11 D2P MIPI Ввод данных полосы 2 (положительный)
12 D2N Вход MIPI Data lane2 (отрицательный)
13 ГНД Земля
14 D3P MIPI Ввод данных полосы 3 (положительный)
15 D3N Вход MIPI Data lane3 (отрицательный)
16-17 ГНД Земля
18-19 VCC-1V8 IO Электроснабжение (от 1,65 В до 3,6 В)
20 REFCLK/NC NC
21 SDA/NC NC
22 SCL/NC NC
23 BIST/NC NC
24 RSTB Глобальный сброс пина. активный низкий, чтобы войти в состояние сброса. предлагаю подключить с RC сброс схемы для стабильности. обычно тянуть высоко.
25 STBYB NC
26 AVDD/NC NC
27 ГНД Земля
28-29 К Заднесветка LED Ground
30 ГНД Земля
31 VGL/NC NC
32-33 ГНД Земля
34 VGH/NC NC
35-36 А. Сила светодиодного подсветки
38-39 VDD-3V3 Силовое питание (от 3,3 до 3,6 В)
40 VCOM/NC NC





Абсолютные максимальные рейтинги



Параметр Символ Состояние Минуты Тип Макс Единица
Электрическое питание VDD Ta=25°C - 3.3 - V
Врата на напряжение питания ВГГ   - 15 - V
Напряжение источника питания VGL   - - 11 - V





Электрические характеристики ((Vss=0V,Ta=25°C)



Параметр Символ Состояние Минуты Тип Макс Единица
Электрическое питание VDD Ta=25°C - 3.3 3.6 V
Электрическое питание IOVCC Ta=25°C - 1.8 - V
Входное напряжение ¢H ¢ ВИЧ VIOVCC=1,8В 0.8VIOVCC - VIOVCC V
¢L¢ VIL VIOVCC=1,8В 0 - 0.2VIOVCC V





Спецификация светодиодного подсветки ((VSS=0V,Ta=25°C)

Положение Символ Состояние Минуты Тип Макс Единица
Напряжение питания - - - 9.6 - V
Ток подачи Если - - 240 - mA
Поток вперед Нормально Ипн Серия с 3 чипами x 4 -   - mA
Облегчение ИПД - - -
LED LIFE - - 40000 - - Часы

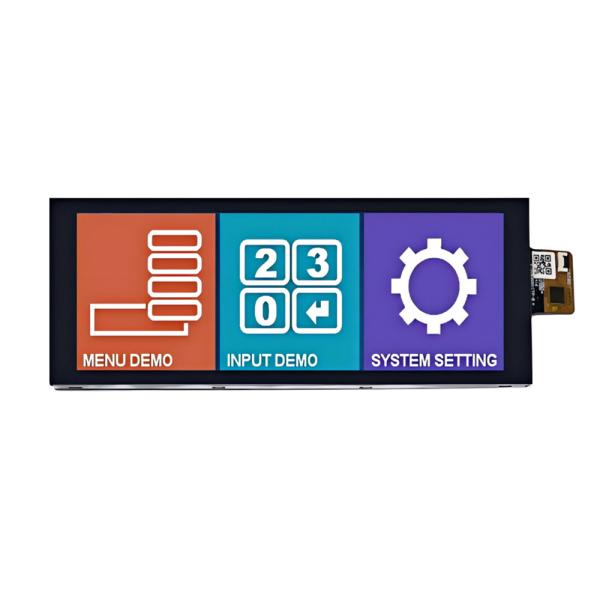

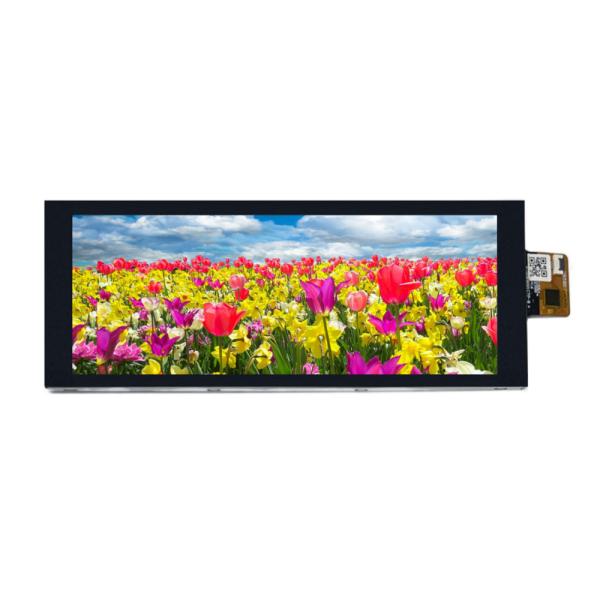

Изображение продукта

Высокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPIВысокая яркость Капацитивный сенсорный TFT 6,86 дюйма 400x1280 точек FL7707 Драйвер Интерфейс MIPI
