11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость
Спецификации
Номер модели :
SFTO1190GX-7161AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
2 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Ключевые слова :
110,9 дюймовый бар TFT
Резолюция :
1480х320
Интерфейс :
Мипи
Дисплей :
FL7705
Поверхностная яркость :
Минимальный показатель 800 cd/m2
сенсорный экран :
- Нет.
Направление просмотра :
IPS, все углы зрения
Срок службы светодиодов :
40,000 часов
Соответствие :
Соответствует требованиям REACH & RoHS
Описание

Загрузка листа данных

SFTO1190GX-7161AN Спецификация.pdf





Что касается этого предметаSFTO1190GX-7161AN



11,9-дюймовый TFT LCD дисплей имеет следующие ключевые характеристики:

  • Размер экрана: 11,9 дюйма
  • Разрешение: 1480 x 320 пикселей
  • Яркость: 800 нит
  • Интерфейс: MIPI (Mobile Industry Processor Interface)
  • Глубина цвета: 16,7 М

Особенности и преимущества:

  1. Размер экрана: диагональ 11,9 дюйма делает его подходящим для различных применений, включая промышленные дисплеи, портативные устройства и портативное оборудование.

  2. Разрешение: с разрешением 1480 x 320 дисплей оптимизирован для широкоэкранных приложений, обеспечивая хорошую ясность и детализацию,хотя это может быть не так высоко, как современные дисплеи с точки зрения плотности пикселейУникальное соотношение разрешения может быть полезно для конкретных макетов пользовательского интерфейса и графики.

  3. Яркость: уровень яркости 800 нит гарантирует, что дисплей достаточно яркий для использования в различных условиях освещения, включая наружные условия.Этот уровень яркости является выгодным для читаемости и видимости.

  4. Интерфейс MIPI: использование интерфейса MIPI распространено в современных дисплеях, поскольку он позволяет высокоскоростную передачу данных между дисплеем и контроллером,что полезно для снижения задержки и улучшения общей производительности.

Потенциальное применение:

  • Промышленные мониторы: используются в производстве и автоматизации для управления машинами или систем мониторинга.
  • Мобильные устройства: могут использоваться в планшетах, портативных устройствах или портативных гаджетах, где размер и вес имеют решающее значение.
  • Автомобильные дисплеи: полезны в автомобильных приборных панелях для отображения информации в компактном формате.

Конструкционные соображения:

  • Обеспечить совместимость с возможностями вывода графики устройства.
  • Оценить потребности в энергии для обеспечения эффективной работы, особенно для устройств, работающих на батареях.
  • Рассмотрим конструкцию рамки, чтобы максимизировать площадь экрана при сохранении структурной целостности.

Заключение:

Этот тип дисплея может служить для самых разных приложений благодаря сбалансированным спецификациям размера, разрешения, яркости и интерфейса.Важно рассмотреть, как эти параметры соответствуют предполагаемому применению и требованиям пользователя..





Особенности



Нет, нет, нет. Положение Спецификация Единица
1 Размер панели 11.88 ¢ дюйм
2 Количество пикселей 320 ((H) × 1480 ((V) пиксели
3 Активная зона 57.984 ((H) × 268.176 ((V) мм
4 Пиксельный диапазон 0.1812 ((H) × 0.1812 ((V) x RGB мм
5 Размер контуры 65.00(W) × 282.00(H) × 4.50 (D) мм
6 Количество цветов 16.7M -
7 Режим отображения Режим передачи, обычно черный -
8 Направление просмотра Полный просмотр -
9 Формат отображения Вертикальная полоса RGB -
10 Обработка поверхности Облепитель -
11 Интерфейс MIPI -
12 Подсветка Белый светодиод -
13 Операционная температура -20 ~ 70 °C
14 Температура хранения -30 ~ 80 °C
15 Вес 120 g

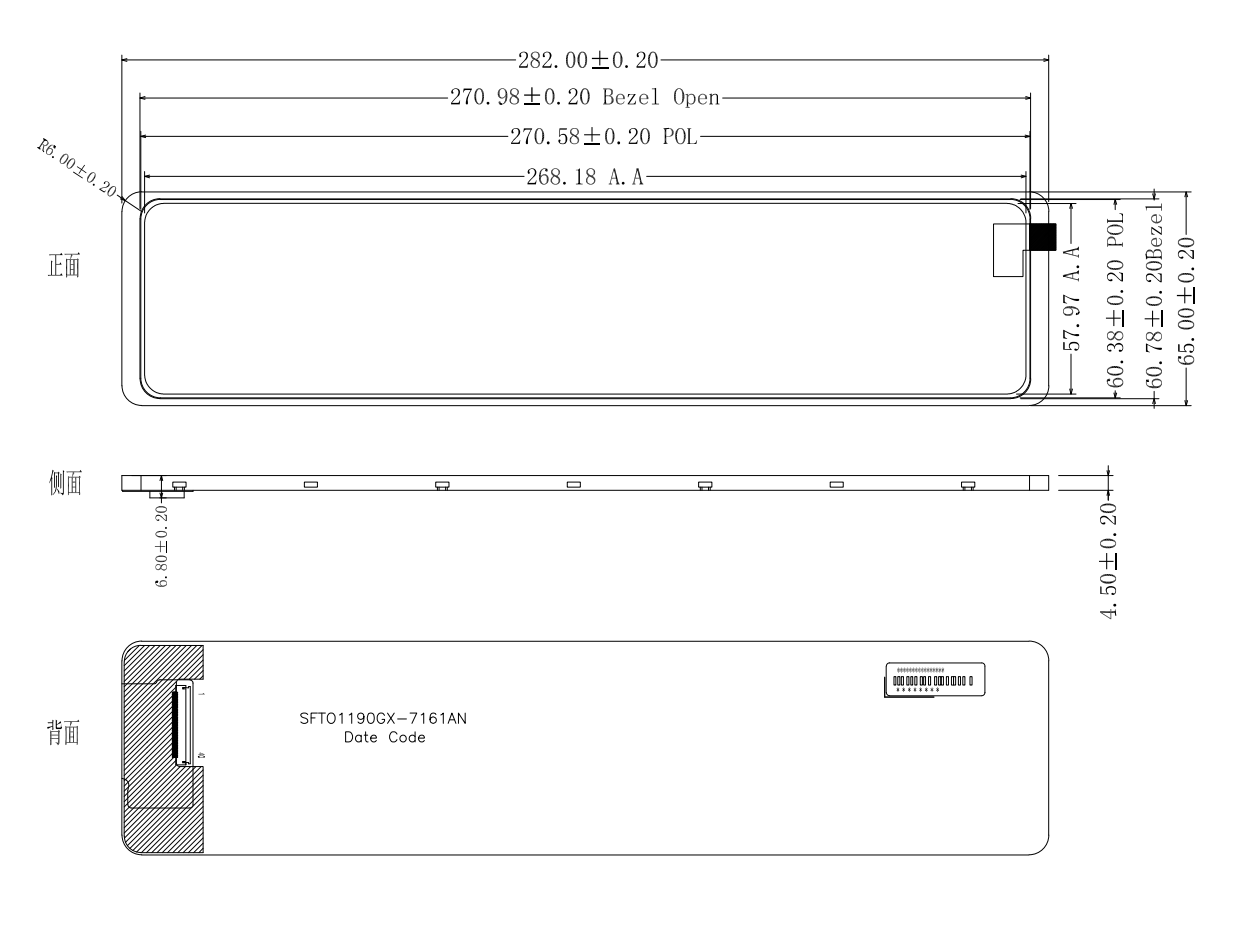

Механический чертеж

11.9 дюймовый бар TFT LCD дисплей MIPI Интерфейс 1480 * 320 Разрешение 800 нитов Яркость



Описание пин



Нет, нет, нет. Символ Функция
1 ГНД Земля
2 D0P Ввод данных с положительным дифференциалом MIPI
3 D0N Ввод данных с отрицательным дифференциалом MIPI
4 ГНД Земля
5 D1P Ввод данных с положительным дифференциалом MIPI
6 D1N Ввод данных с отрицательным дифференциалом MIPI
7 ГНД Земля
8 CLKP Положительный вход дифференциального часа MIPI
9 CLKN Входный часовой дифференциал MIPI отрицательный
10 ГНД Земля
11 D2P Ввод данных с положительным дифференциалом MIPI
12 D2N Ввод данных с отрицательным дифференциалом MIPI
13 ГНД Земля
14 D3P Ввод данных с положительным дифференциалом MIPI
15 D3N Ввод данных с отрицательным дифференциалом MIPI
16 ГНД Земля
17 IOVCGCN1D.8V-3.3V
18 IOVCC1.8V-3.3V Источник питания для аналоговой энергии.
19
20 NC Никакой связи.
21 NC Никакой связи.
22 NC Никакой связи.
23 NC Никакой связи.
24 RSTB Перезагрузить пин.
25 STBYB Управление режимом ожидания.
26 NC Никакой связи.
27 ГНД Земля
28 К Светодиодный катод
29 К
30 ГНД Земля
31 NC Никакой связи.
32 ГНД Земля
33 ГНД Земля
34 NC Никакой связи.
35 А. ЛЭД-анод
36 А.
37 ГНД Земля
38 VDD ((3.3V) Источник питания для аналоговой энергии.
39 VDD ((3.3V)
40 NC Никакой связи.





Абсолютные максимальные рейтинги



Положение Символ Ценности Единица
Минуточку. Макс. Макс.
Цифровое напряжение питания ВКИ -Нет.3 4.0 V
Цифровое напряжение питания IOVCC -Нет.3 4.0 V





Условия эксплуатации



Положение Символ Ценности Единица
Минуточку. Тип. Макс. Макс.
Цифровое напряжение питания VDD 3.0 3.3 3.6 V
Цифровое напряжение питания IOVCC 1.6 - 3.6 V
Логическое входное напряжение VI H 0.7VDD - VDD V
VIL ГНД - 0.3VDD V

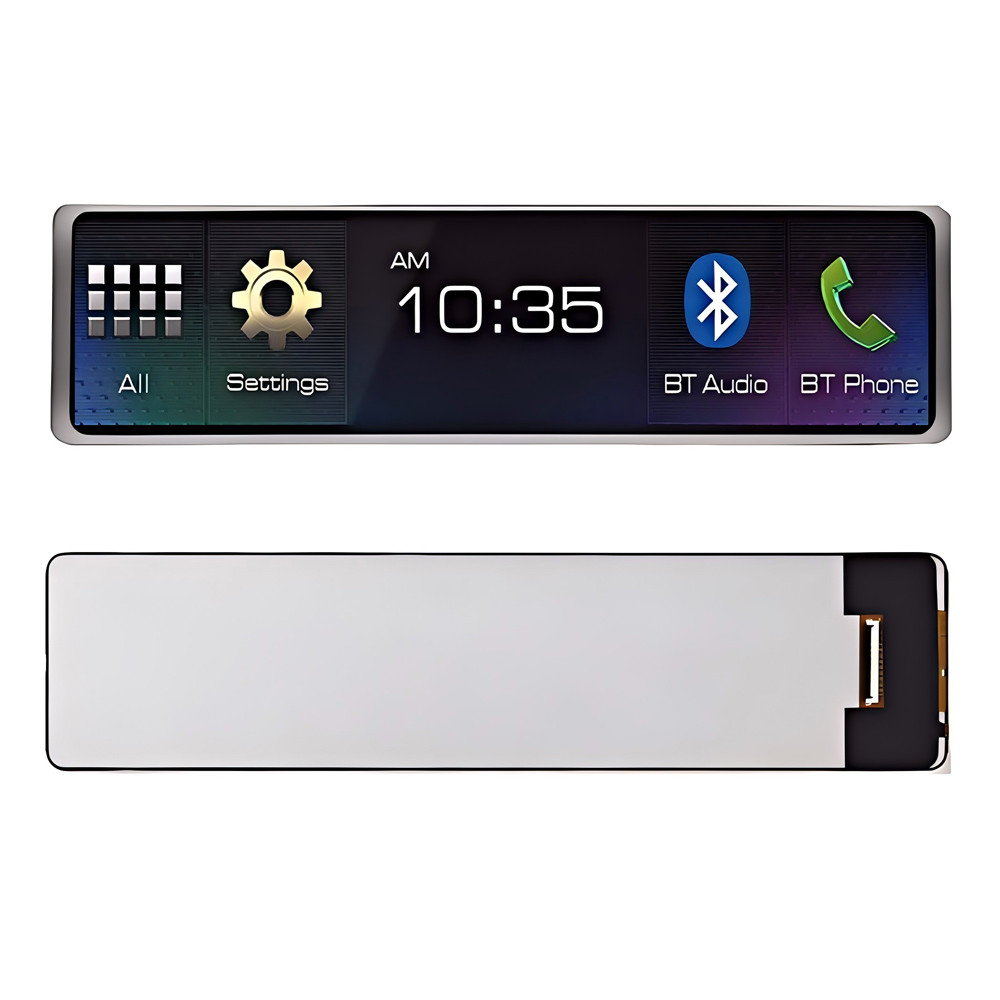

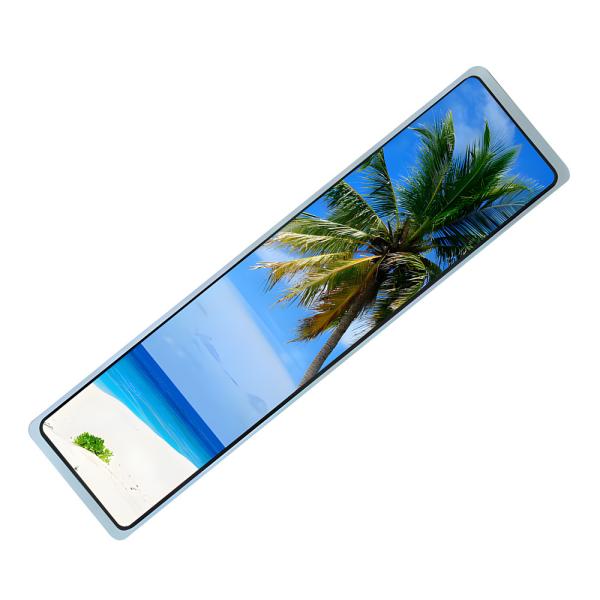

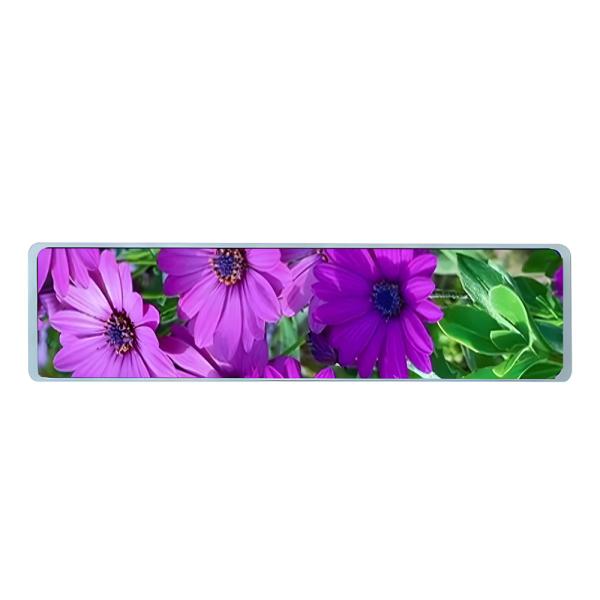

Изображение продукта
