2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
Спецификации
Номер модели :
SFEPD290QXBW-7236AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
3-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Продукт :
2.9 дюймовый дисплей с электронной чернильной бумагой
Резолюция :
Разрешение 296 x 128 точек
Режим отображения :
AM EPD
Оптики :
Все углы наблюдения
Очертание Дим. :
36.7 ((H) × 79.0 ((V) × 1.2 ((D) (мм)
Активная зона :
29.056 ((H) ×66.896 ((V) (мм)
Пиксельный диапазон :
0.227×0.226 (мм)
рабочая температура :
0°C к +50°C
Температура хранения. :
-25°C к +70°C
Цвет :
Чёрно-белый
Пин-номер :
24 штифта
Интерфейс :
MCU
Входной ток :
3,1 мамы
Соответствие :
Соответствует требованиям Rohs & Reach
Описание

** Загрузка таблицы данных **

SFEPD290QXBW-7236AN Спецификация.pdf

Стандартный перечень продуктов EPD.pdf



Введение в 2,9-дюймовый дисплей электронной чернил электронной бумаги

Обзор

Мы рады представить наше последнее изобретение: 2,9 дюйма 128х296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display (EPD) панель.Создан для непревзойденной ясности и эффективности, эта панель дисплея идеально подходит для различных приложений, требующих отличной читаемости и низкого расхода энергии.

Ключевые особенности

  • Высокое разрешение:Благодаря разрешению 128x296 точек эта панель EPD обеспечивает четкое и четкое изображение, что делает ее идеальной для отображения текста, графики и сложных дизайнов.

  • Низкое энергопотребление:Электрофоретическая технология обеспечивает исключительную энергоэффективность, что делает этот дисплей идеальным для устройств, работающих на батареях.значительно продлевает срок службы батареи.

  • Широкие углы обзора:Благодаря технологии E-Ink, которая имитирует внешний вид натуральной бумаги, вы сможете видеть все под разными углами.

  • Интерфейс MCU:Эта панель, разработанная с удобным интерфейсом MCU, может быть легко интегрирована в существующие системы и проекты, что облегчает быструю и простую разработку для инженеров и разработчиков.

  • Многофункциональное применение:Этот дисплей подходит для широкого спектра применений, включая электронные считыватели, электронные ярлыки на полках, умные домашние устройства, носимые устройства и многое другое.

Заявления

2,9-дюймовый дисплей для электронной бумаги идеально подходит для:

  • Электронные считыватели: обеспечивают комфортный опыт чтения с высокой контрастностью и минимальным напряжением глаз.
  • Умные часы: предлагают отличную видимость на солнце, обеспечивая всегда четкую информацию.
  • Устройства Интернета вещей: отображение важных данных энергоэффективным способом, идеально подходит для удаленных решений мониторинга.
  • Цифровые вывески: захватывающие зрителей статическим контентом, использующим минимальное количество энергии.

Почему выбирать наш электронный экран?

Наш электронный бумажный дисплей отличается на рынке своей приверженностью качеству, инновациям и удовлетворенности пользователей.

  • Продвинутая электрофоретическая технология, обеспечивающая превосходные показатели.
  • Команда экспертов, готовых поддержать вас в интеграции и развитии.
  • Приверженность устойчивому развитию с помощью энергоэффективных конструкций.

Заключение

Откройте для себя будущее дисплейных технологий с нашей 2,9 дюймовой 128х296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display Panel.высококачественные визуальные решения, адаптированные для современных приложенийДля получения дополнительной информации, образцов или цен, пожалуйста, свяжитесь с нами!

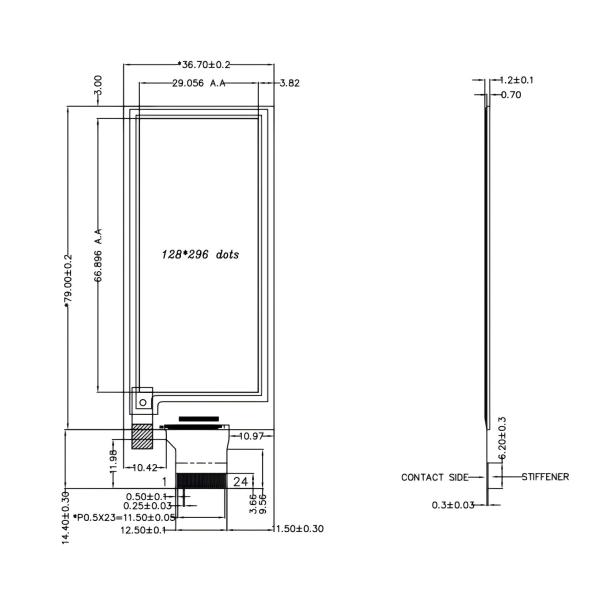

Рисунок продукта
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель


Определение пин интерфейса



Нет, нет, нет. Имя I/O Описание Примечание
1 NC   Не соединяйте с другими концами NC Держите открытым.
2 ГДР О Контроль N-канального MOSFET-узла управления
3 RESE Я... Ввод тока для цепи управления
4 NC NC Не соединяйте с другими концами NC Держите открытым.
5 VSH2 В Положительное источниковое приводное напряжение (красное)





6





TSCL





О

Этот пин - интерфейс I2C с цифровым датчиком температуры.

Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление.

При неиспользовании: VSS







7





TSDA





I/O

Этот пин - интерфейс I2C с цифровым датчиком температуры.

Во время подключения к I2C slave требуется внешнее подтягивающее сопротивление.

При неиспользовании: VSS


8 BS1 Я... Пин выбора интерфейса шины
9 ЗАВЕТЛЕНЫЙ О Выходной пин занятого состояния
10 RST# Я... Перезагрузить входный сигнал.
11 D/C# Я... Данные/командная точка управления
12 CS# Я... Чип выбирает входный пин
13 SCL Я... Серийный часовник (SPI)
14 SDA I/O Пин серийных данных (SPI)
15 VDDIO П Электроснабжение для интерфейса логических булавок Он должен быть подключен к VCI
16 ВКИ П Силовое питание для чипа
17 ВСС П Земля



18



VDD



В

 Основной логический питательный пин VDD может регулироваться внутренне из VCI. Конденсатор должен быть подключен между VDD и VSS
19 VPP П Для тестирования
20 VSH1 В Положительное питающее напряжение источника
21 ВГГ В Ключ питания для положительного воротного привода напряжения и VSH1
22 VSL В Отрицательное источниковое приводное напряжение
23 VGL В Ключ питания для отрицательного воротного напряжения VCOM и VSL
24 VCOM В Напряжение привода VCOM





Абсолютный максимальный рейтинг



Параметр Символ Рейтинг Единица
Напряжение логического питания ВКИ - 0,5 до +6.0 V
Логическое Входное напряжение ИНО автомобиля -0,5 до VCI +0.5 V
Логика Выходное напряжение VOUT -0,5 до VCI +0.5 V
Диапазон рабочей температуры TOPR от 0 до +50 oC
Диапазон температуры хранения TSTG -25 до +70 oC
Оптимальная температура хранения TSTGo 23±2 oC
Оптимальная влажность хранилища HSTGo 55±10 % RH





Характеристики панели постоянного тока



Параметр Символ Условия Применяется Минуточку. Тип. Макс Объекты
Однопользовательская земля ВСС -   - 0 - V
Напряжение логического питания ВКИ - ВКИ 2.2 3.0 3.7 V
Логическое напряжение ядра VDD   VDD 1.7 1.8 1.9 V
Входное напряжение высокого уровня ВИЧ - - 0.8 VCI - - V
Входное напряжение низкого уровня VIL - - - - 0.2 VCI V
Высокое выходное напряжение VOH IOH = -100uA - 0.9 VCI - - V
Выходное напряжение низкого уровня VOL IOL = 100uA - - - 0.1 VCI V
Типичная мощность PTYP VCI = 3,0В - - 9 - мВт
Режим глубокого сна PSTPY VCI = 3,0В - - 0.003 - мВт
Типичный рабочий ток Iopr_VCI VCI = 3,0В - - 3.0 - mA
Время обновления изображения - 25 oC - - 3 - Второй



Текущий режим сна



Islp_VCI

Прямой ток/прямой ток выключен

Без часов.

Нет входной нагрузки

Сохранение данных RAM



-



-



20





uA



Текущий режим глубокого сна



IDslp_VCI

Прямой ток/прямой ток выключен

Без часов.

Нет входной нагрузки

Данные RAM не хранятся



-



-



1



5



uA





Оптические спецификации



Символ Параметр Условия Минуты Тип. Макс Объекты
R Белое отражение Белый 30 35 - %
КР Соотношение контраста Внутри помещений 8:1   -
ГН 2Серый уровень -   DS+(WS-DS) *n(m-1)
T обновление Время обновления изображения при 25 °C   3 - Второй
Жизнь   Топр   1000000 раз или 5 лет

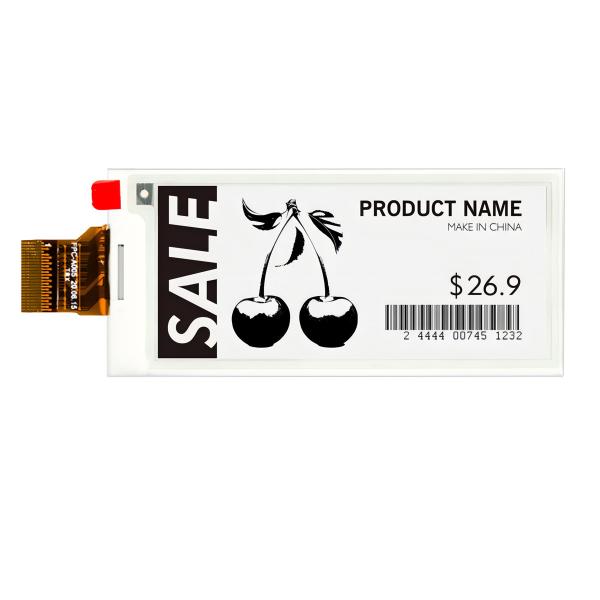

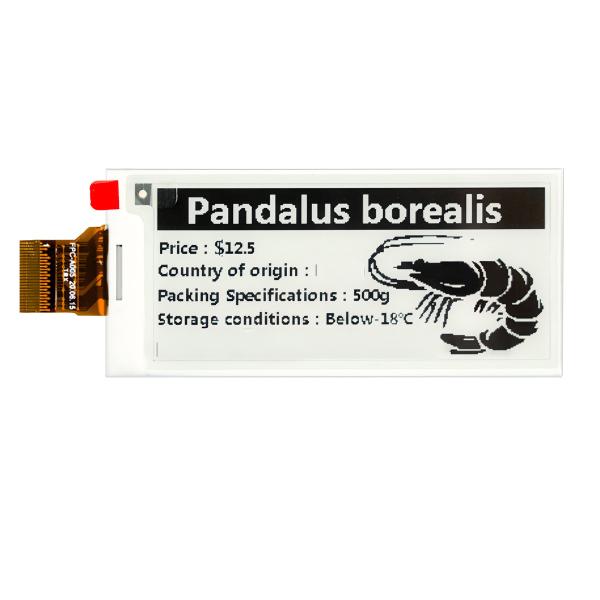

Продукт IМагия
2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель

2.9 дюйма 128*296 точек MCU интерфейс E-Ink E-Paper Active Matrix Electrophoretic Display ЭПД панель
