6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В
Спецификации
Номер модели :
SFTO620BH-7180AN
Место происхождения :
Шэньчжэнь / Китай
Минимальное количество заказов :
3 шт.
Условия оплаты :
L/C, T/T, Western Union, Paypal
Способность к поставкам :
3000 тысяч штук в месяц
Время доставки :
1-5 недель
Подробная информация об упаковке :
стандартный экспортный пакет
Описание

** Загрузка таблицы данных **



6.2 дюйм 1024 * 600 IPS TFT LCD RGB интерфейс Введение продукта





RGB интерфейс - это традиционный параллельный интерфейс. Он передает сигналы красных, зеленых и синих цветовых каналов отдельно,и отображает изображение путем синтеза сигналов этих трех каналов. RGB интерфейс обладает характеристиками стабильной передачи сигнала и точной цветовой репродукции. Он подходит для приложений с высокими требованиями к цвету, такими как промышленный дизайн,рекламный дисплейСтоимость интерфейса RGB относительно низкая, и есть много сигнальных линий, которые могут обеспечить больше сигналов управления и облегчить соединение с различными устройствами управления.



Эта модель SFTO620BH-7180AN оснащена 6,2-дюймовым диагональным RGB дисплеем интерфейса, матрицей с точками 1024 * 600 и технологией IPS,позволяя пользователям получать идеальный визуальный опыт под разными углами.Его рабочее напряжение составляет всего 3V-3.6V, с типичным напряжением 3,3V и яркостью поверхности 1000nits.Пользователи могут добавить RTP или CTP на экран дисплея, чтобы улучшить эффект взаимодействия человека и компьютера.




Особенности






















Характеристики



















 Размер 6.2 дюйма
Резолюция 1024 ((горизонтальный) * 600 ((вертикальный)
Интерфейс 24-битный RGB
Тип соединения Коннектор
Глубина цвета 16.7M
Тип технологии a-Si
Пиксельное расстояние (мм) 0.13425х0.12872
Конфигурация пикселей Вертикальная полоса RGB
Режим отображения Обычно черный.
Ключевой модуль для ЖК-диспетчеров -
Направление просмотра IPS, все углы обзора
Направление инверсии серой шкалы Все









Механические







 LCM (W x H x D) (мм) 143.37*87.13*2.56
Активная площадь ((мм) 137.472 на 77.232
С/без TSP Без TSP
Масса (г) ТБД
Номера светодиодов 20LED

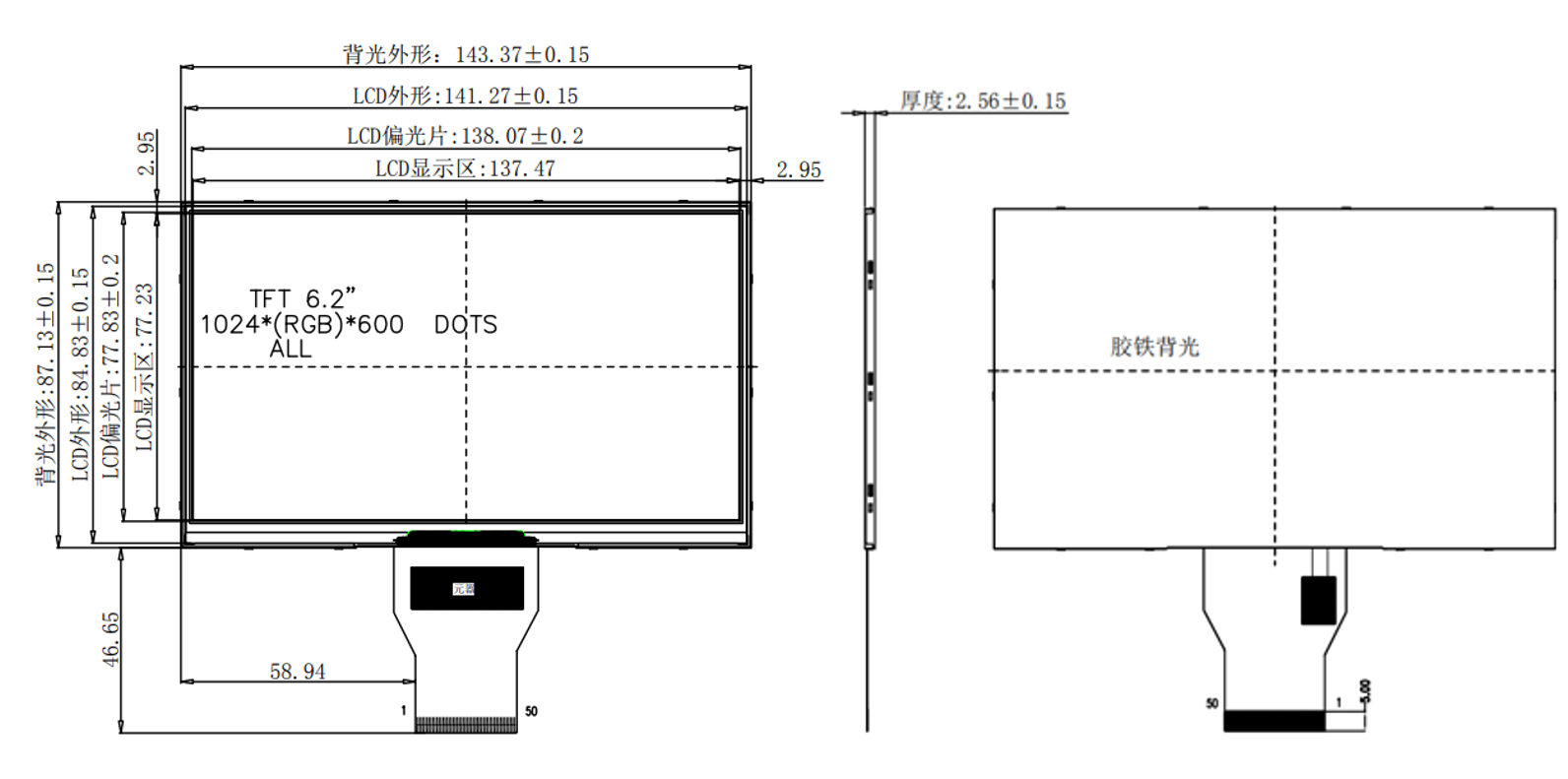

6.2 дюйм 1024*600 IPS TFT LCD RGB интерфейс Рисунок продукта


6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В





Описание интерфейса



- Нет, нет. Символ Функция
1,2 VLED+ Мощность для светодиодного подсветки (анода)
3,4 ВЛЕД- Мощность для светодиодного подсветки (катода)
5 ГНД Силовое заземление
6 NC Не подключается
7 DVDD Цифровая сила
8 NC Не подключается
9: DE Сигнал "Включить данные".
10 ВСД Вертикальный синхронный вход, отрицательная полярность
11 СДВ Горизонтальный синхронный вход, отрицательная полярность
12-19 B7-R0 Синие данные
20-27 G7-G0 Зеленые данные
28-35 R7-R0 Красные данные
36 ГНД Земля
37 DCLK Сигнал переключения
38 ГНД Экран включен/выключен
39 SHLR Управление дисплеем слева или справа
40 UPDN Управление дисплеем вверх / вниз
41 NC Не подключается
42 NC Не подключается
43 VPP Мощность OTP ((+7,8В)
44 RSTB Global reset pin. Active low to enter reset state.OTP reset Предлагается подключить с помощью схемы RC reset для стабильности. Обычно тянуть высоко. (R=10KΩ, C=1μF)
45 SCL OTP Ввод серийного часа
46 NC Не подключается
47 NC Не подключается
48 ГНД Силовое заземление
49 SDA OTP Ввод серийных данных
50 CS ОТП Чип выберите пин





Абсолютные максимальные рейтинги



Положение Символ МИН Максимум Единица
Напряжение питания VDD -Нет.3 5.0 V
Входное сигнальное напряжение Вино -Нет.3 ВДД+0.3 V
Логическое выходное напряжение VOUT -Нет.3 ВДД+0.3 V
Операционная температура TOPR -30 80 °C
Температура хранения TSTG -30 80 °C




Заднее освещение



Положение Символ МИН Тип Максимум Единица
Электрический ток Если - 100 - mA
Потребление энергии     - - мВт
Напряжение светодиода VF - 24 - V
Время службы светодиодов WBL 25000   - Ч.





Оптические характеристики



Положения Символ Состояние Минуточку. Тип. Макс. Макс. Единица

Угол обзора

 θT



Центр CR≥10

 - 80 -



Степень.
θB - 80 -
θL - 80 -
θR - 80 -
Соотношение контраста КР Θ = 0 800 1000 - -
Время ответа В тоннах 25.C - 30 35 мс
ТОФФ - - -

Хроматичность

 Белый XW







Заднее освещение включено

 - 0.309 - -
И.В. - 0.347 - -
Красный XR - - - -
YR - - - -
Зеленый XG - - - -
YG - - - -
Синий XB - - - -
YB - - - -
Однородность У   80 - - %
NTSC       50   %
Просветительность

Л

   800 900 1100

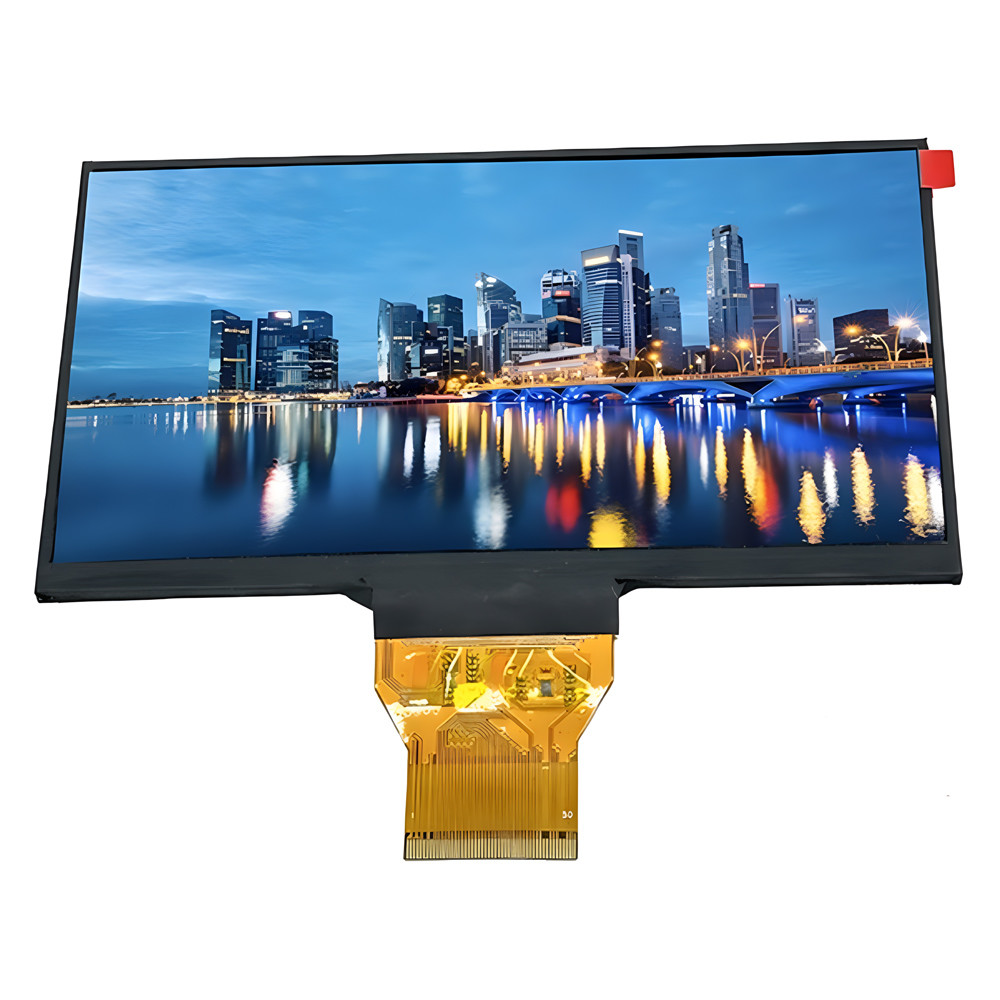

6.2 дюйма 1024*600 IPS TFT LCD RGB интерфейс Изображение продукта


6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В

6.2 дюймовый промышленный RGB TFT дисплей 1000 нитс Сверхширокая температура работы 3,3 В

Экологические / испытания надежности



Нет, нет. Испытательный пункт Состояние Примечания

1

 Операция при высоких температурах

Ts= +80°C, 240 часов

Примечание 1

IEC60068-2-2, GB2423. 2-89
2 Работа при низкой температуре Ta= -30°C, 240 часов Примечание 2 IEC60068-2-1 GB2423.1-89
3 Хранение при высокой температуре Ta= +80°C, 240 часов IEC60068-2-2 GB2423. 2-89
4 Хранение при низкой температуре Ta= -30°C, 240 часов IEC60068-2-1 GB/T2423.1-89
5 Хранение при высокой температуре и влажности Ta= +60°C, 90% RH max, 160 часов

IEC60068-2-3

GB/T2423.3-2006

6

Тепловой удар (недействительность)

-30°C 30 мин ~ +80°C 30 мин Время изменения: 5 мин, 30 циклов

Начнем с холода.

температура, заканчивается

высокая температура

IEC60068-2-14,

GB2423.22-87



7

Электростатический разряд (операция)

C=150pF, R=330 Ω, 5 баллов/панель

Воздух:±8КВ, 5 раз; контакт: ±4КВ, 5

время; (среда: 15°C ~

35°C, 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



Вибрация

(неоперация)

Диапазон частот: 10 ~ 55 Гц, удар:

1.mm Стрелка: 10Hz~55Hz~10Hz

2 часа в каждом направлении X.Y.Z.

(состояние упаковки)

IEC60068-2-6

GB/T2423.5-1995
9 Удар (недействительность)

60G 6ms, ± X, ± Y, ± Z

3 раза в каждом направлении

 IEC60068-2-27 GB/T2423.5-1995
10 Испытание упаковки

Высота: 80 см, один угол, три края,

6 поверхностей

 IEC60068-2-32 GB/T2423.8-1995





Устройства и сертификаты
