Спецификации
Номер модели :
4INCH*0.5mmt
Место происхождения :
фарфор
Количество минимального заказа :
25pcs
Условия оплаты :
T/T, западное соединение, MoneyGram
Способность поставки :
1000PCS в месяц
Срок поставки :
1 недели
Упаковывая детали :

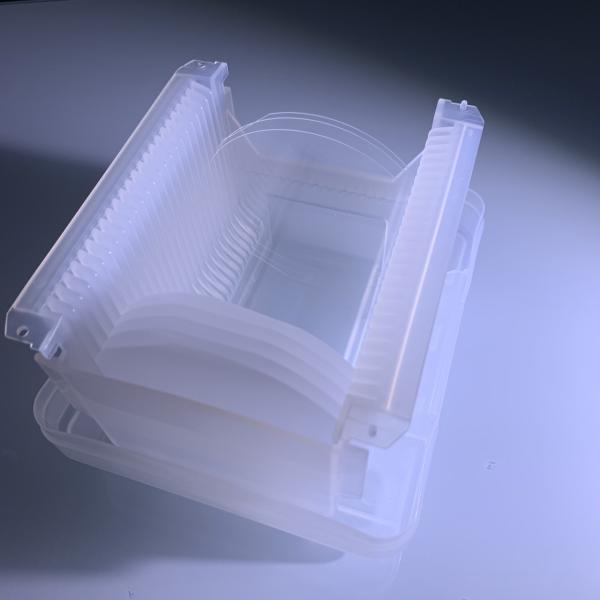

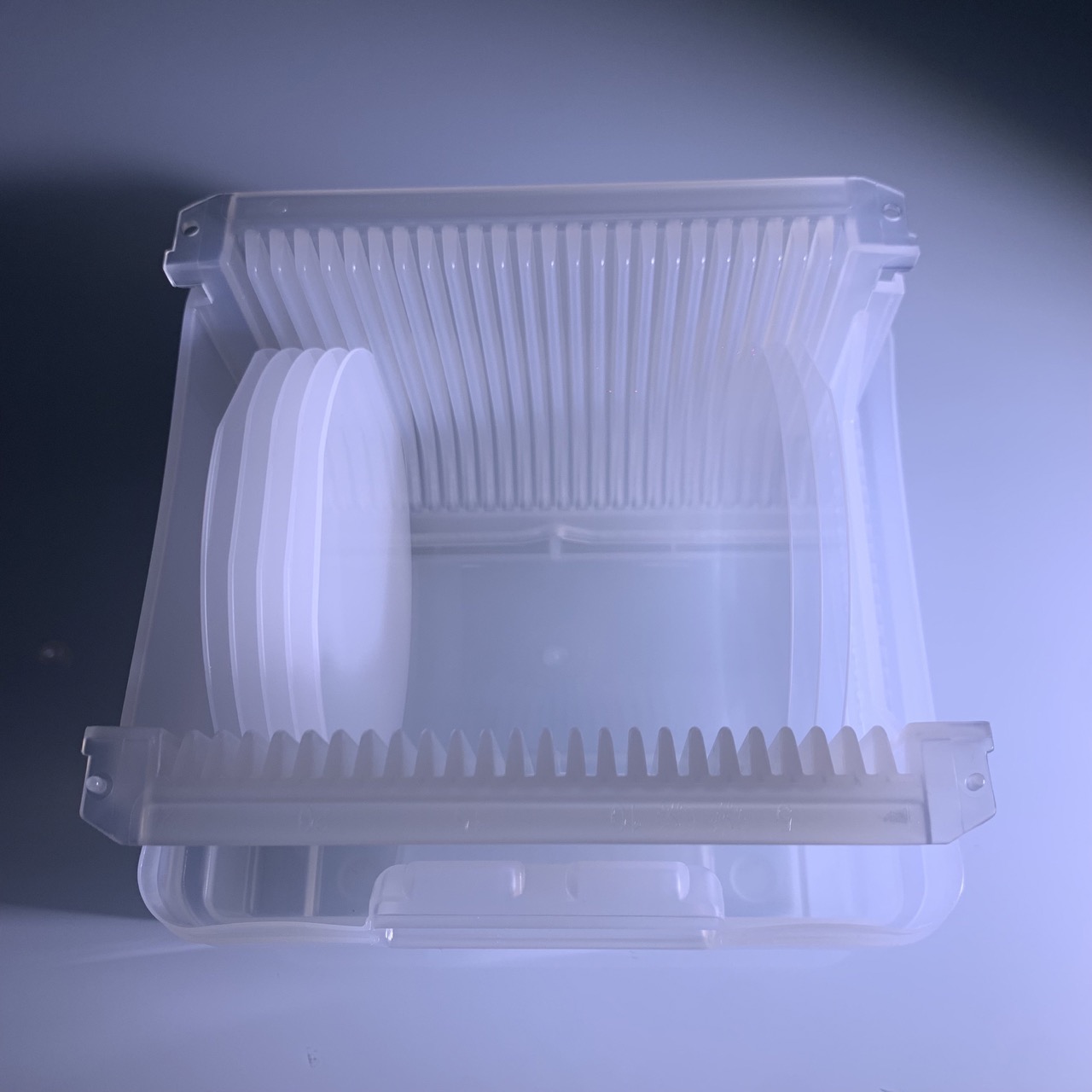

в коробке вафли кассеты 25pcs под комнатой чистки 100grade
Описание

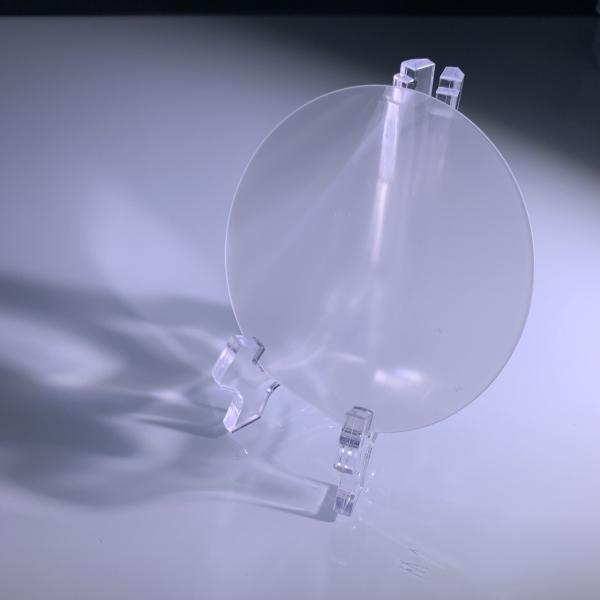

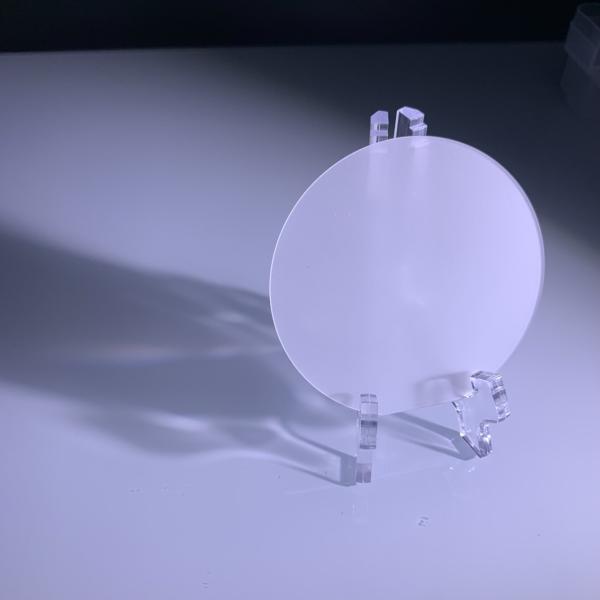

сторона несущей субстрата вафли сапфира 4inch 101.6mm одиночная отполировала одиночное Кристл Al2O3

Применение субстратов вафли сапфира 4inch

вафля сапфира 4-inch широко использована в СИД, лазерном диоде, электронно-оптических приборах, полупроводниковых устройствах, и других полях. Высокая светлая пропускаемость и высокая твердость вафель сапфира делают ими идеальные материалы субстрата для изготовляя высоко-яркости и высокомощного СИД. К тому же, вафли сапфира можно также использовать для того чтобы изготовить оптически Windows, механические компоненты, и так далее.

Свойства сапфира

Физический
Химическая формула Al2o3
Плотность 3,97 g/cm3
Твердость 9 Mohs
Точка плавления oC 2050
Максимальная температура пользы 1800-1900oC
Механический
Прочность на растяжение 250-400 MPa
Удельная работа разрыва MPa 2000
Коэффициент Poisson 0.25-0.30
Young модуль 350-400 GPa
Сопротивление изгибу 450-860 MPa
Модуль упоением 350-690 MPa
Восходящий поток теплого воздуха
Линейный тариф расширения (на 293-323 k) 5.0*10-6K-1 (⊥ c)
6.6*10-6K-1 (∥ c)
Термальная проводимость (на 298 k) 30,3 с (m*K) (⊥ c)
32,5 с (m*K) (∥ c)
Специфическая жара (на 298 k) 0,10 cal*g-1
Электрический
Резистивность (на 298 k) 5.0*1018 Ω*cm (⊥ c)
1.3-2.9*1019 Ω*cm (∥ c)
Диэлектрическая константа (на 298 k, в интервале 103 до 109 Hz) 9,3 (⊥ c)
11,5 (∥ c)





Производственный процесс:

Производственный процесс для вафель сапфира обычно включает следующие шаги:



  • Материал сапфира одиночный кристаллический с особой чистотой выбран.

  • Отрезанный материал сапфира одиночный кристаллический в кристаллы соотвествующего размера.

  • Кристалл обработан в форму вафли высокой температурой и давлением.

  • Точность меля и полируя выполнена много времен получить высококачественные поверхностные финиш и плоскостность

Высокая вафля сапфира твердости 4Inch для оптической электроники лазерных диодов СИД

Спецификации несущей субстрата вафли сапфира 4inch

Спецификации 2 дюйма 4 дюйма 6 дюймов 8inch
Dia ± 50,8 0,1 mm ± 100 0,1 mm ± 150 0,1 mm ± 200 0,1 mm
Толстый 430 ± 25 um 650 ± 25 um ± 1300 25 um ± 1300 25 um
Ра ≤ Ра 0,3 nm ≤ 0.3nm Ра ≤ 0.3nm Ра ≤ Ра 0,3 nm
TTV ≤ 10um ≤ 10um ≤ 10um ≤ 10um
Допуск ≤ 3 um ≤ 3 um ≤ 3 um ≤ 3 um
Качественная поверхность 20/10 20/10 20/10 20/10
Поверхностное государство Молоть DSP SSP
Форма Круг с зазубриной или плоскостностью
Скосите 45°, форма c
Материал Al2O3 99,999%
N/O Вафля сапфира



Растется и ориентирован материал, и субстраты изготовлены и отполированы к поверхности весьма ровного повреждения свободной Epi-готовой на одной или обеих сторонах вафли. Разнообразие ориентации вафли и размеры до 6" в диаметре доступны.

Субстраты сапфира -самолета - обычно использованы для гибридных микроэлектронных применений требуя равномерной константы диэлектрика и сильно изолируя характеристики.

Субстраты C-самолета - клоните быть использованным для смесей все--v и ll-Vl, как GaN, для яркого голубых и зеленых СИД и лазерных диодов.

Субстраты R-самолета - эти предпочтены для hetero-эпитаксиального низложения кремния используемого в микроэлектронных применениях IC.



Стандартная вафля

вафля SSP/DSP сапфира C-самолета 2 дюймов
вафля SSP/DSP сапфира C-самолета 3 дюймов
вафля SSP/DSP сапфира C-самолета 4 дюймов
вафля SSP/DSP сапфира C-самолета 6 дюймов
Особенный отрезок
вафель сапфира -самолета (1120)
вафель сапфира R-самолета (1102)
вафель сапфира M-самолета (1010)
вафель сапфира N-самолета (1123)
C-ось с offcut 0.5°~ 4°, к -оси или M-оси
Другая подгонянная ориентация
Подгонянный размер
вафля сапфира 10*10mm
вафля сапфира 20*20mm
Ультра тонкая вафля сапфира (100um)
вафля сапфира 8 дюймов

Сделанный по образцу субстрат сапфира (PSS)
C-самолет PSS 2 дюймов
C-самолет PSS 4 дюймов


2inch

DSP C-AXIS 0.1mm/0.175mm/0.2mm/0.3mm/0.4mm

/0.5mm/ 1.0mmt



C-ось 0.2/0.43mm SSP

(DSP&SSP) A-axis/M-axis/R-axis 0.43mm




3inch



C-ось 0.43mm/0.5mm DSP/SSP




4Inch



dsp   c-ось 0.4mm/0.5mm/1.0mm

c-ось 0.5mm/0.65mm/1.0mmt ssp




6inch

c-ось 1.0mm/1.3mmm ssp



c-ось 0.65mm/0.8mm/1.0mmt dsp







детали сапфира вафли сапфира 4inch 101.6mm

Высокая вафля сапфира твердости 4Inch для оптической электроники лазерных диодов СИДВысокая вафля сапфира твердости 4Inch для оптической электроники лазерных диодов СИДВысокая вафля сапфира твердости 4Inch для оптической электроники лазерных диодов СИДВысокая вафля сапфира твердости 4Inch для оптической электроники лазерных диодов СИД

Другие родственные продукты сапфира

Подобные продукты:

В дополнение к вафлям сапфира 4 дюймов, другие размеры и формы вафель сапфира для выбора от, как 2-дюймовое, 3 дюйма, 6 дюймов или даже более больших вафли сапфира. К тому же, другие материалы которые можно использовать для того чтобы изготовить СИД и полупроводниковые устройства, как нитрид алюминия (AlN) и кремниевый карбид (SiC).
