Силиконовая вафель ориентация CZ111 Сопротивляемость: 1-10 (омм.см) односторонний или двусторонний полир

Резюме продукта

Наша пластина Си предлагает высокую чистоту и исключительную однородность, идеально подходит для широкого спектра полупроводниковых и фотоэлектрических приложений.эта пластина позволяет изготавливать высокопроизводительные устройстваНезависимо от того, используются ли они в интегральных схемах, солнечных батареях или устройствах MEMS, наши Si-палисты обеспечивают надежность и эффективность для требовательных приложений в различных отраслях промышленности.

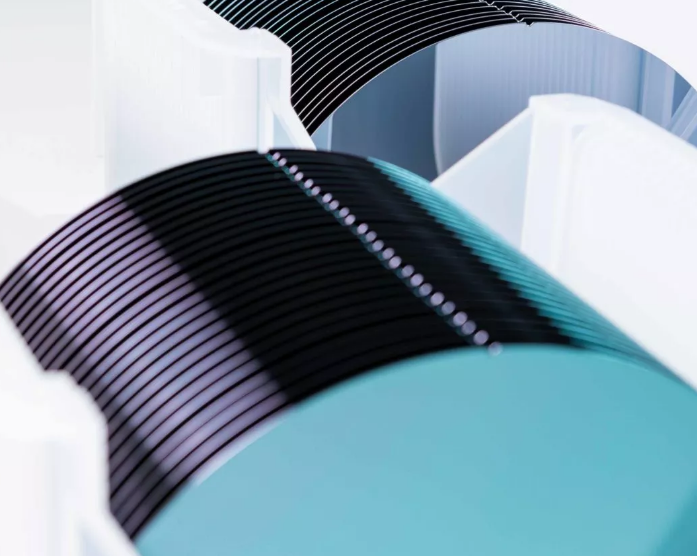

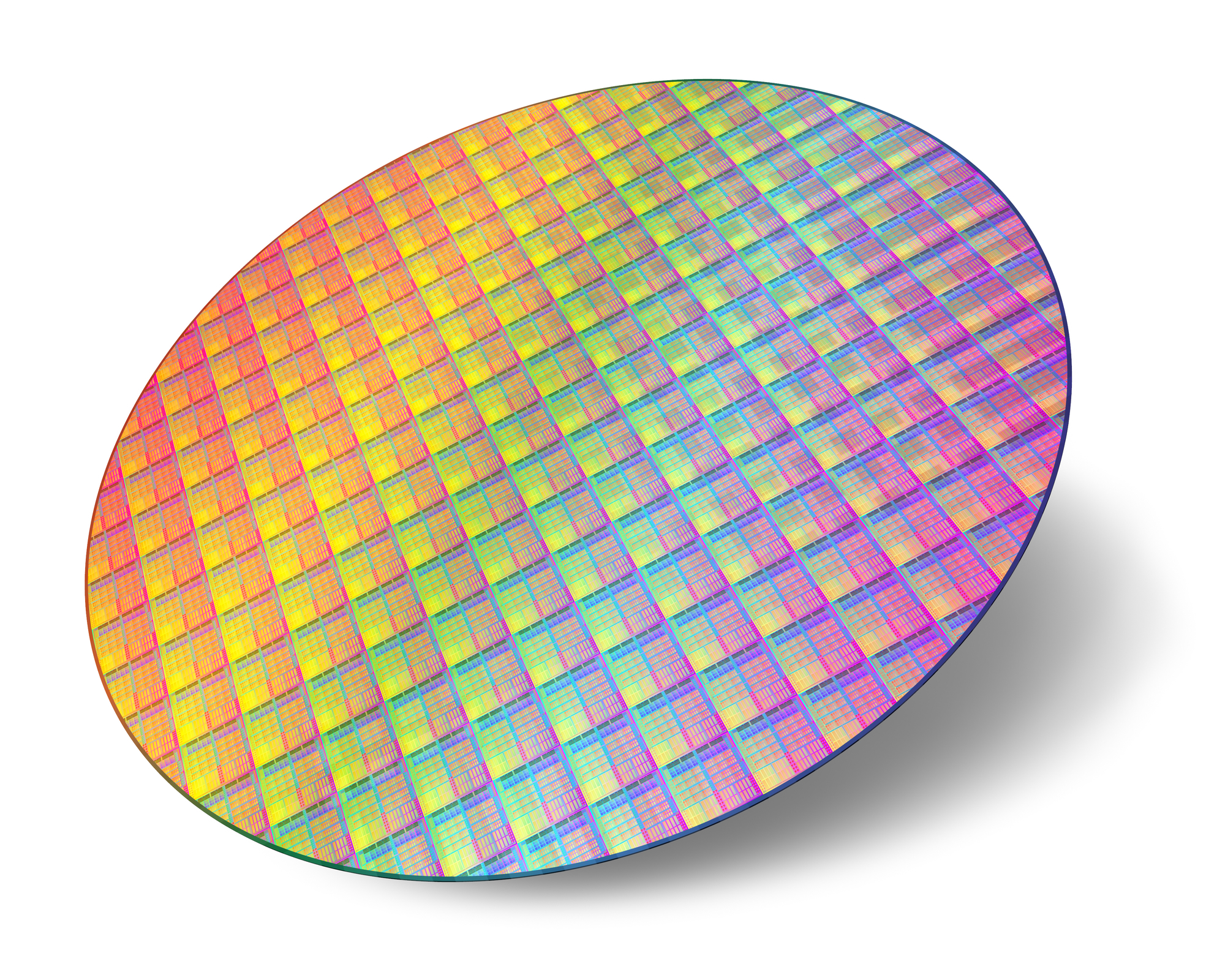

Витрина продукции

Применение продукции

1. Интегрированные схемы (ИС): наш Si-вольфайл служит основным материалом для изготовления интегральных схем, используемых в широком спектре электронных устройств, включая смартфоны, компьютеры,и автомобильной электроникиОн обеспечивает стабильную платформу для отложения слоев полупроводников и интеграции различных электронных компонентов на один чип.

2. Фотоэлектрические (PV) ячейки: наш Си-вольфайл используется в производстве высокоэффективных солнечных элементов для фотоэлектрических приложений. Он служит субстратом для отложения полупроводниковых слоев,облегчение преобразования солнечного света в электричество в солнечных батареях и системах возобновляемой энергетики.

3. MEMS-устройства: наш Si-вафля позволяет изготавливать устройства микроэлектромеханических систем (MEMS), такие как акселерометры, гироскопы и датчики давления.Он обеспечивает стабильную основу для интеграции механических и электрических компонентов, что позволяет осуществлять точное обнаружение и управление в различных приложениях.

4. Электроэлектроника мощности: наша пластина с Си используется в устройствах с полупроводниками мощности, таких как диоды, транзисторы и тиристоры для применения в электронике мощности.Он позволяет эффективно преобразовывать энергию и управлять электромобилями, системы возобновляемых источников энергии и оборудование для промышленной автоматизации.

5. Оптоэлектронные устройства: наш Si-вольфер поддерживает разработку оптоэлектронных устройств, таких как фотодетекторы, оптические модуляторы и светоизлучающие диоды (LED).Он служит платформой для интеграции полупроводниковых материалов с оптическими функциями, что позволяет применять в телекоммуникациях, передаче данных и оптическом зондировании.

6. Микроэлектроника: наша пластина Си имеет важное значение для изготовления различных микроэлектронных устройств, включая датчики, приводы и компоненты радиочастот.Он обеспечивает стабильную и равномерную подложку для интеграции электронных компонентов с размерами в микроскопе, поддерживая достижения в области потребительской электроники, автомобильных систем и медицинских устройств.

7. Датчики: наша пластина Си используется в производстве датчиков для различных применений, включая мониторинг окружающей среды, биомедицинское зондирование и промышленную автоматизацию.Он позволяет изготавливать чувствительные и надежные датчики для обнаружения физических, химические и биологические параметры.

8. Солнечные батареи: наш Si-воффер способствует производству солнечных батарей для производства возобновляемой энергии. Он служит базовым материалом для отложения полупроводниковых слоев,позволяет преобразовывать солнечный свет в электричество посредством фотоэлектрического эффекта.

9. Полупроводниковые устройства: наша пластина Си используется в производстве широкого спектра полупроводниковых устройств, включая транзисторы, диоды и конденсаторы.Он обеспечивает стабильный и равномерный субстрат для интеграции полупроводниковых материалов и изготовления электронных компонентов для различных применений.

10. Микрофлюидика: наша пластина Си поддерживает разработку микрофлюидических устройств для таких приложений, как лабораторные системы на чипе, биомедицинская диагностика и химический анализ.Он предоставляет платформу для интеграции микроканалов, клапаны и датчики, позволяющие точно контролировать и манипулировать жидкостями в микроразмере.

Свойства продукта

1. Высокая чистота: наша пластинка из Си демонстрирует высокую чистоту, с низким уровнем примесей и дефектов, обеспечивая отличные электрические свойства и производительность устройства.

2. Единая кристаллическая структура: пластина имеет единую кристаллическую структуру с минимальными дефектами, что обеспечивает последовательное изготовление устройства и надежную работу.

3. Контролируемое качество поверхности: каждая пластина подвергается строгим процессам обработки поверхности для достижения гладкой и бездефектной поверхности.необходимые для отложения тонких пленок и формирования интерфейсов устройств.

4. Точный контроль размеров: наш Си-вофлер изготавливается с точным контролем размеров, обеспечивая равномерную толщину и плоскость на всей поверхности,облегчение точных процессов изготовления устройств.

5. Настраиваемые спецификации: мы предлагаем целый ряд настраиваемых спецификаций для наших пластин Si, включая концентрацию допинга, сопротивляемость и ориентацию,для удовлетворения специфических требований различных применений полупроводников.

6. Высокая тепловая устойчивость: пластина демонстрирует высокую тепловую устойчивость, что позволяет надежно работать в широком диапазоне температур без ущерба для производительности устройства.

7. Отличные электрические свойства: наша пластина Си демонстрирует отличные электрические свойства, включая высокую подвижность носителя, низкие утечки токов и равномерную электрическую проводимость,необходимые для оптимизации производительности и эффективности устройства.

8. Совместимость с полупроводниковыми процессами: пластина совместима с различными методами обработки полупроводников, включая эпитаксию, литографию и гравировку,обеспечивает бесперебойную интеграцию в существующие производственные процессы.

9. Надежность и долговечность: предназначены для долгосрочной надежности,наша пластинка Си проходит строгие меры контроля качества, чтобы обеспечить постоянную производительность и долговечность на протяжении всего срока эксплуатации.

10. Экологически чистый: наш Си-вофлер является экологически чистым, не представляя минимальных рисков для здоровья и окружающей среды во время производства и эксплуатации,соответствие устойчивым методам производства.

11. Спецификации кремниевых пластин

    Положение	Единица	Спецификация
    Уровень	- Я...	Первостепенный
    Кристалличность	- Я...	Монокристаллические
    Диаметр	дюйма	2 дюйма или 3 дюйма или 4 дюйма или 6 дюймов или 8 дюймов
    Диаметр	мм	50.8±0.3 или 76.2±0.3 или 100±0.5 или 154±0.5 или 200±0.5
    Способ выращивания		CZ / FZ
    Допирующее средство		Бор / фосфор
    Тип	Тип P / N
    Толщина	мм	180 ¢ 1000±10 или по требованию
    Ориентация		<100> <110> <111>±1
    Сопротивляемость	Ω-см	По требованию
    Полировка		Односторонний или двойной полированный
    SiO2слой (выращенный тепловым окислением) / Si3N4слой (выращенный LPCVD)		толщина слоя по требованию
    Упаковка		В соответствии с требованиями
