N-GaAs субстрат толщиной 6 дюймов 350 мм для использования в VCSEL OptiWave VCSEL epiWafer

Абстракт субстрата VCSEL epiWafer N-GaAs

ВEpiWafer VCSEL на субстрате N-GaAsпредназначен для высокопроизводительных оптических приложений, особенно дляГигабитный Ethernetицифровая связь с даннымиПостроен на 6-дюймовом вафле, он имеетвысокоравномерный лазерный массиви поддерживает центральные оптические длины волн850 нми940 нмСтруктура доступна в любом из двух вариантов:ОксидныеилиПротонный имплантат VCSELУстройства, обеспечивающие гибкость в конструкции и производительности.низкая зависимость от электрических и оптических характеристик от температуры, что делает его идеальным для использования влазерные мыши,оптическая связь, и другие температурно чувствительные среды.

Структура субстрата VCSEL epiWafer N-GaAs

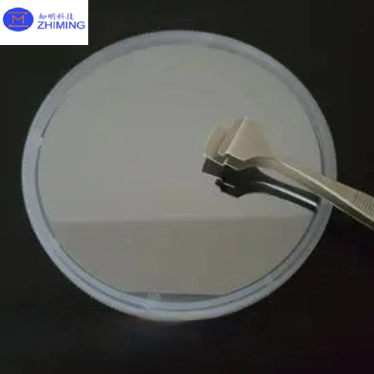

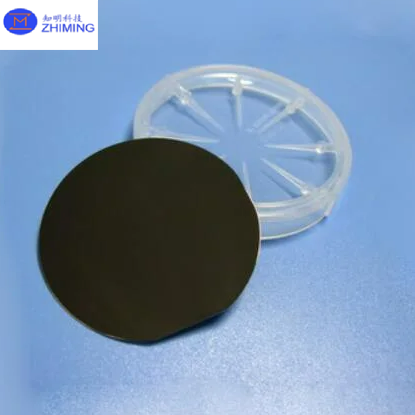

Фотография субстрата N-GaAs эпивафера VCSEL

Файл данных субстрата VCSEL epiWafer N-GaAsZMSH VCSEL EPIWAFER.pdf

Свойства субстрата VCSEL epiWafer N-GaAs

ВEpiWafer VCSEL на субстрате N-GaAsимеет несколько ключевых свойств, которые делают его подходящим для высокопроизводительных оптических приложений:

Субстрат N-GaAs:

• Предоставляет превосходныеэлектропроводностьи служит стабильной основой для эпитаксиального роста структур VCSEL.
• Предложениянизкая плотность дефектов, что имеет решающее значение для высокопроизводительной и надежной работы устройства.

Нагрузка на длину волны:

• Поддержка850 нми940 нмЦентр оптических длин волны, что делает его идеальным для применения воптическая связьи3D-датчики.

Лазерный массив высокой однородности:

• Обеспечивает постоянную производительность по всей пластине, что имеет решающее значение для устройств на базе массива вЦентры обработки данныхиоптоволоконные сети.

Оксидный или протоновый имплантат:

• Доступно вОксидныеилипротоновый имплантатСтруктуры VCSEL, предлагающие гибкость в проектировании для оптимизации производительности для конкретных приложений.

Тепловая устойчивость:

• Проектировано для выставкинизкая зависимость от электрических и оптических характеристик в широком температурном диапазоне, обеспечивая стабильную работу в условиях, чувствительных к температуре.

Высокая мощность и скорость:

• Структура пластинки поддерживаетвысокоскоростная передача данныхиработа с высокой мощностью, что делает его подходящим дляГигабитный Ethernet,передача данных, иLIDARсистемы.

Масштабируемость:

• 6-дюймовый формат позволяетэкономически эффективное производство, поддерживающие крупномасштабное производство и интеграцию в различные оптические системы.

Эти свойства делают VCSEL epiWafer на N-GaAs субстрате идеальным для приложений, требующих высокой эффективности, температурной стабильности и надежной производительности.
