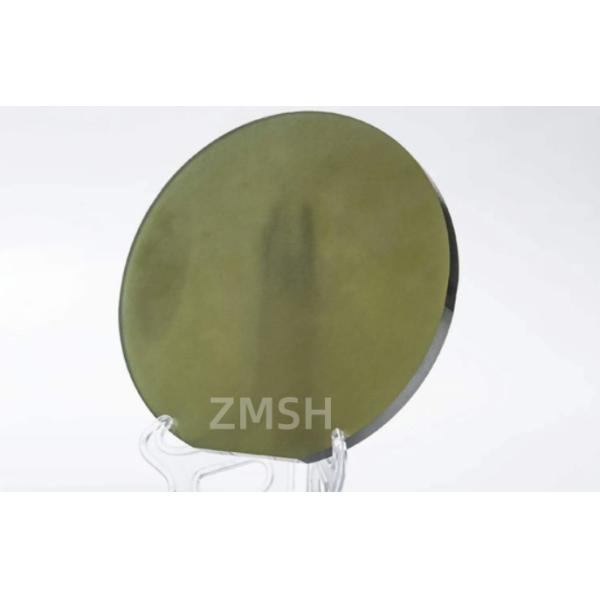

Си Си эпитаксиальная вафель Кремниевый карбид 4H 4 дюймов 6 дюймов высокая резистивность полупроводниковой промышленности
Кремниевой карбид эпитаксий - это соединенный полупроводниковый материал, состоящий из углеродных и кремниевых элементов (за исключением допинг-факторов).Кремниевый карбид (SiC) эпитаксиальный лист является важным полупроводниковым материалом, широко используемым в высокомощных, высокотемпературных и высокочастотных электронных устройствах.Карбид кремния имеет широкий диапазон (около 3Отличная теплопроводность обеспечивает эффективное рассеивание тепла и подходит для применения на высокой мощности.Общие методы эпитаксиального роста включают химическое отложение паров (CVD) и эпитаксию молекулярного луча (MBE). Толщина эпитаксиального слоя обычно составляет от нескольких микронов до нескольких сотен микронов. Используется для производства мощных электронных устройств (таких как MOSFET, диоды и т. д.),широко используется в электромобилях, возобновляемой энергии и области передачи энергии. Он также используется в датчиках высокой температуры и радиочастотных устройств.Устройства SiC имеют более высокое сопротивление напряжению и лучшую эффективностьС ростом рынка электромобилей и возобновляемых источников энергииспрос на карбид кремния эпитаксиальные листы продолжает расти.
Наша компания специализируется на гомогенных эпитаксиальных продуктах из карбида кремния, выращенных на карбидных субстратах кремния, известных своей высокой толерантностью к напряжению, сильной выносливостью тока,и высокая эксплуатационная стабильностьЭти характеристики делают его важным сырьем для производства силовых устройств.Кремниевый карбид эпитаксиальные пластинки служат краеугольным камнем для производства силовых устройств и имеют важное значение для оптимизации производительности устройства.
А. Кристаллическая структура
Этот политип имеет меньшую константу решетки, высокую мобильность электронов и скорость насыщения электронов, что делает его идеальным для высокочастотных и высокомощных устройств.Ширина полосы 4H-SiC составляет примерно 3.26 eV, обеспечивающие стабильную электрическую производительность при высоких температурах.
B. Электронные свойства
Ширина пробела карбида кремния определяет его стабильность при высоких температурах и под воздействием высоких электрических полей.позволяют им поддерживать отличные электрические характеристики при температурах, достигающих нескольких сотен градусов, в то время как традиционный кремний (Si) имеет ширину полосы лишь 1,12 eV.
Скорость насыщения электронов: у карбида кремния скорость насыщения электронов близка к 2 × 107 см/с, примерно в два раза больше, чем у кремния,дальнейшее повышение ее конкурентоспособности в области высокочастотных и высокомощных приложений.
В. Тепловые свойства
Карбид кремния обладает отличной теплопроводностью и коэффициентом теплового расширения, что делает его исключительно эффективным в условиях высокой мощности и высокой температуры.
Коэффициент теплового расширения: Коэффициент теплового расширения карбида кремния составляет около 4,0 × 10−6 /K, аналогично кремнию.Его стабильная работа при высоких температурах помогает уменьшить механическое напряжение во время процессов теплового цикла.
D. Механические свойства
Карбид кремния известен своей твердостью, устойчивостью к абразии, отличной химической устойчивостью и коррозионной стойкостью.
Твердость: карбид кремния имеет твердость Моха 9.5, близкий к алмазу, обеспечивающий ему высокую износостойкость и механическую прочность.
Химическая стабильность и коррозионная устойчивость: стабильность карбида кремния при высоких температурах, давлениях,и суровые химические среды делает его подходящим для электронных устройств и датчиков приложения в суровых условиях.

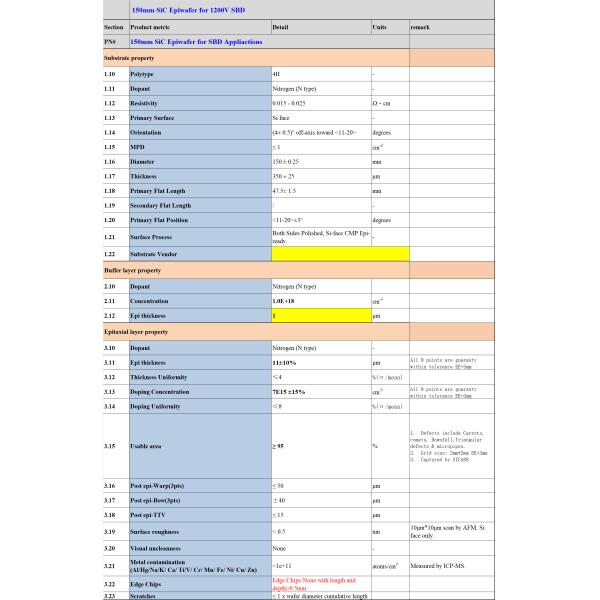

1Характеристики материала
Силиконовые карбидные силовые устройства отличаются в производственных процессах от традиционных кремниевых силовых устройств. Они не могут быть непосредственно изготовлены на однокристаллическом карбиде кремния.высококачественные эпитаксиальные слои необходимо выращивать на однокристаллических субстратах проводящего типа, где можно производить различные устройства.
2Улучшение качества материалов
Субстраты карбида кремния могут содержать дефекты, такие как границы зерна, вывихы, примеси и т. д., которые могут значительно повлиять на производительность и надежность устройства.Эпитаксиальный рост помогает в формировании нового слоя карбида кремния на субстрате с полной кристаллической структурой и меньшим количеством дефектов, что значительно повышает качество материала.
3Точный контроль допинга и толщины
Эпитаксиальный рост позволяет точно контролировать тип допинга и концентрацию в эпитаксиальном слое, а также толщину эпитаксиального слоя.Это важно для производства высокопроизводительных устройств на основе карбида кремния, поскольку такие факторы, как тип и концентрация допинга, толщина эпитаксиального слоя и т. д., напрямую влияют на электрические, тепловые и механические свойства устройств.
4Контроль характеристик материалов
При эпитаксиальном выращивании SiC на субстратах можно достичь различных кристаллических ориентаций роста SiC на различных типах субстратов (например, 4H-SiC, 6H-SiC и т. д.),получение кристаллов SiC со специфическими направлениями кристаллической поверхности для удовлетворения требований к характеристикам материала в различных областях применения.
5. Эффективность затрат
Рост карбида кремния медленный, со скоростью роста всего 2 см в месяц, и печь может производить около 400-500 штук в год.Серийное производство может быть достигнуто в крупномасштабных производственных процессах.Этот метод более подходит для нужд промышленного производства по сравнению с прямой резкой блоков SiC.

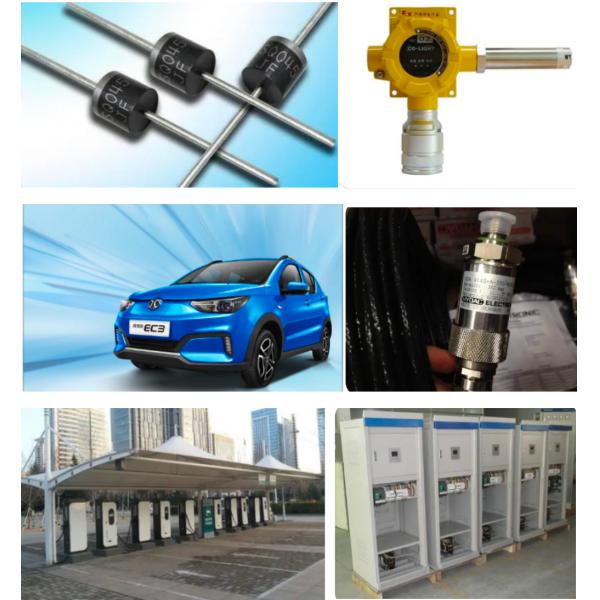

Кремниевый карбид эпитаксиальные пластины имеют широкий спектр применений в силовых электронных устройств, охватывающих такие области, как электромобили, возобновляемая энергия и промышленные энергосистемы.
1. Вопрос: Что такое Си-Си эпитакси?
Ответ:Эпитаксиальный рост используется для производства активных слоев устройственных структур на основе карбида кремния (SiC) с разработанной плотностью и толщиной допинга.
2Вопрос: Как работает эпитаксия?
A: эпитаксия, процесс выращивания кристалла определенной ориентации на поверхности другого кристалла, где ориентация определяется основным кристаллом.
3Вопрос: Что означает эпитаксия?
A: Эпитаксия относится к осаждению слоя на кристаллической подложке, где слой находится в регистре с подложкой.
(Кликните на картинку для получения дополнительной информации)
(Кликните на картинку для получения дополнительной информации)
1Мы можем настроить размер SiC субстрата для удовлетворения ваших конкретных требований.

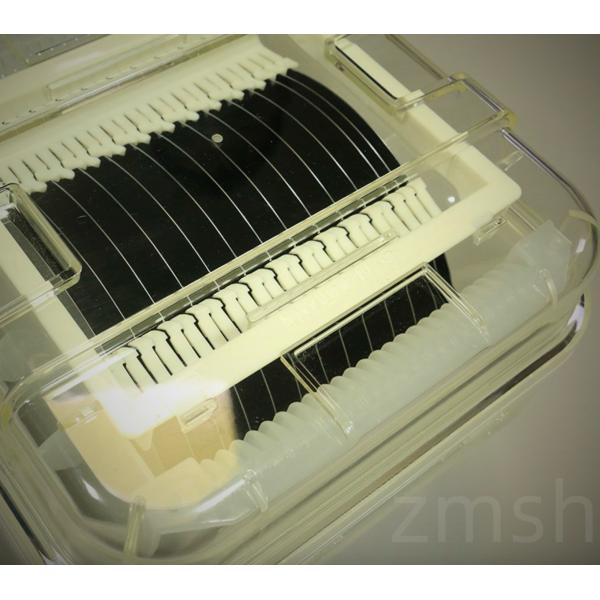

2Цена определяется по делу, а детали упаковки могут быть настроены на ваши предпочтения.
3Время доставки в течение 2-4 недель. Мы принимаем оплату через T / T.
4Наш завод имеет передовое производственное оборудование и техническую команду, которая может настроить различные спецификации, толщины и формы пластинки SiC в соответствии с конкретными требованиями клиентов.
