Открытым тип канала ультразвуковым разделенный измерителем прокачки для обработки сточных водов 9000м3/х

Принцип работы

Свой датчик приемопередатчик который испускает высокочастотный звук, который ударяет среднюю поверхность и возвращает назад к приемнику датчика. Время перемещения ультразвука обратно пропорционально к высоте пропуская средства. Высчитан этот путь высота пропуская средства. И с алгоритмами запрограммировал высоту, высчитана и показана подача скорости течения и итога.

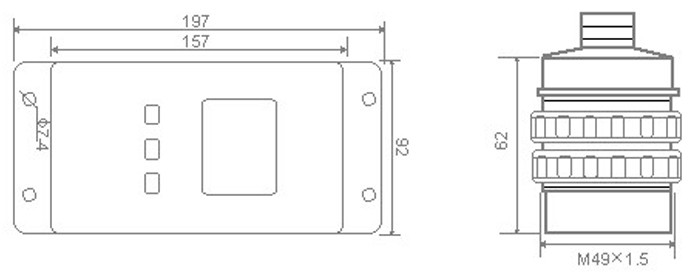

Размеры проводки

Основной технический индекс

Особенности

• Встроенное разнообразие алгоритмов, соответствующее для разнообразие стандартных плотин.
• Программабле выход реле.
• Построенный в датчике температуры. Автоматическая компенсация влияния температуры в реальном времени.
• Слепую зону можно вручную установить, защищающ зонд около сигнала взаимодействия.
• Откалибрированный на фабрике. И если требуется мы сделаем тарировку на месте.

Датчики

                    Ультразвуковой датчик статического давления датчика

Применения
Измерение подачи воды в еффлуэнт, сточные воды, реки, каналы, стоки, нечистоты, етк.

Параметры Тотализер подачи
Ряд подачи измеряя: Зависит от размера флуме.
Максимальный отсчет: 9999999999
Типы соответствующих плотин: Триангулярная плотина, прямоугольная плотина, флуме Паршалл, етк.
Точность дисплея: 1 отсчет. Общая точность зависит от входного сигнала. Различные плотины/
флумес имеют различную точность. Триангулярная плотина имеет ошибку подачи 1 до 2%, прямоугольную плотину
имеет точность 1 до 4%, флуме Паршалл имеет ошибку подачи 3%, етк.
Дисплей: 2,8 дюйма ЛКД. Дисплеи высота, скорость течения, полная подача, етк.


Выход
Выведенное наружу напряжение тока: ДК 12В или 24В
Выведенный наружу сигнал: РС485/РС232; 4~20мА; реле 2 каналов

Ринвы

Плотины треугольника

Образец установки

Преимущество

Производственная мощность ультразвуковой датчик 20000 ультразвуковой конвертер и 100 000.
