Спецификации
Номер модели :
СН553-300-3/TB-0505/S-0505/VENZO-820
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
T/T
Способность к поставкам :
5 комплектов в месяц
Время доставки :
1 месяц
Подробная информация об упаковке :
Корпус из фанеры
Тяга синуса :
300 кгф (3000N)
Случайная тяга :
300 кгф (3000N)
Ударная тяга :
600 кгф (6000 Н)
Диапазон частот :
5 ‰ 5000 Гц
Непрерывное смещение :
25 мм
Максимальное ускорение :
980m/S2 (100g)
Резонирующая частота :
2600±5% Гц
Диаметр катушки :
Φ150mm
Описание



Система испытаний на воздействие вибраций имитирует повреждение продукции и отдельных компонентов



Информация о продукте:



Система испытаний электрической вибрации представляет собой оборудование для точных испытаний, которое имитирует повреждение продукции и отдельных компонентов в фактической рабочей среде.Принцип работы аналогичен принципу динамика., то есть на энергизированный проводник действует сила в магнитном поле.Рабочий процесс системы заключается в том, что возбуждающая катушка и движущаяся катушка в теле стола образуют два взаимно перпендикулярных магнитных поля при подаче энергииДва магнитных поля перерезают магнитные линии силы друг с другом для создания силы возбуждения.частота (HZ) и другие показатели, генерируемые в этих явлениях возбуждения, вводятся в контроллер вибрации через датчик вибрацииКонтроллер анализирует и обрабатывает выход к предварительному усилителю и усилителю мощности, а затем усилителю мощности к корпусу сцены и так далее,для поддержания работы системы испытания вибрации в пределах стабильного показателя испытанияВ этом процессе охлаждающий вентилятор используется для охлаждения тепла, генерируемого двумя взаимно перпендикулярными магнитными полями, проходящими током.Температура, вырабатываемая в магнитном поле, не может быть выше 110°CВ противном случае температура будет слишком высокой и вызовет тревогу.Это требует, чтобы температура лабораторной среды, в которой расположена вибрационная испытательная система, была на нормальной температуре..

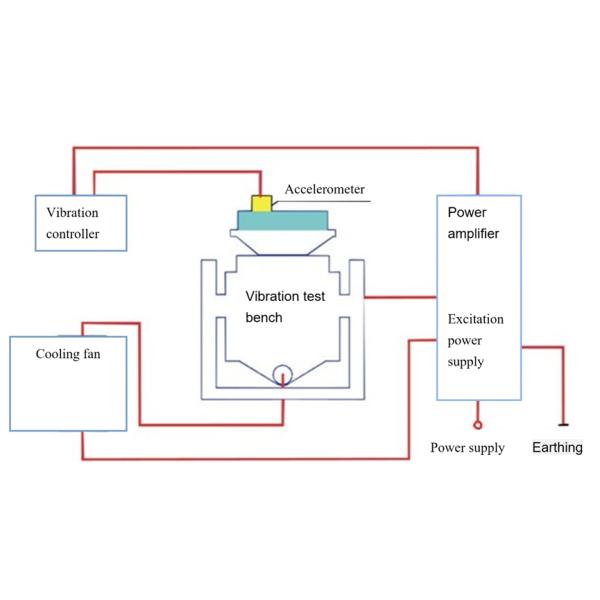

Компоненты вибрационной испытательной скамейки и предложенная схема расположения лаборатории:



Система испытаний на воздействие вибраций имитирует повреждение продукции и отдельных компонентов









Технические характеристики:



Вибрационный генератор (ZZ-300)
Номинальная сила синусового возбуждения (пик) 300 кгф (3000N)
Номинальная случайная сила вибрации (пик) 300 кгф (3000N)
Номинальная сила возбуждения при ударе (пик) 600 кгф (6000 Н)
Диапазон частот 5 ‰ 5000 Гц
Максимальное смещение (п-п) 25 мм
Максимальное ускорение 980 м/с2 (100 г)
Частота резонанса первого уровня 2600±5% Гц
Эквивалентная масса движущихся частей 3 кг
Диаметр динамической катушки Φ150 мм
Вилки для столешниц 12×M8
Максимальная загрузка 120 кг.
Размер L×W×H 1540×680×750 мм
Вес Около 600 кг.
Усилитель питания с переключением (KA-3)
Выход усилителя 3 кВА
Номинальное выходное напряжение 120Vrms
Соотношение сигнала к шуму > 65 дБ
Эффективность усилителя мощности > 95%
Защита системы Защита от температуры, защита от перемещения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от перенапряжения, защита от наружного воздействия, защита от логических сбоев
Размеры 580*1020*1800 мм
Вес Около 300 кг.
Вертикальная расширительная столешница (TB-0505)
Размер таблицы 500 мм × 500 мм
Масса стола 25 кг
Материал Сплав алюминия
Наибольшая частота Синус 1000 Гц, случайный 2000 Гц
Таблица уровня (S-0505)
Размер таблицы 500 мм × 500 мм
Масса стола 25 кг
Материал Сплав алюминия
Наибольшая частота Синус 1000 Гц, случайный 2000 Гц
Контроллер вибрации (VENZO-820)

Функция

На базе операционной системы Windows 7

 Основные функции: Синус; Случайный; Классический шок; Ресонансный поиск и пребывание (RSTD).функция зарезервированного интерфейса (цифровой интерфейс ввода/вывода), связанный с испытательной камерой окружающей среды
Вентилятор (FJ-300)
Мощность вентилятора 7.5 кВт
Объем воздуха 0.2M3/s
Давление ветра 1.5 кПа
Размеры 600*400*700 мм
Длина канала 4 м
Вес 25 кг
Ускоритель (JF)
Чувствительность 150 шт/г
Диапазон частот 00,3-8000 Гц±10%
Диапазон измерений 2000 г
Устойчивость к ударам 2500 г
Длина линии 5 м
Операционная температура -40-150°С
Вес 35 грамм
Способ установки М5


Список конфигураций системы:



Нет, нет, нет. Состав конфигурации Модель Примечание



1

 Система испытаний электрической вибрации
Корпус вибрационного стола ZZ-300 Содержит 4 части антискользящих подложки
Дигитальный усилитель коммутационной мощности KA-3 - Я не знаю.
Прохладительный вентилятор (включая воздухопровод) FJ-300 - Я не знаю.
Вертикальная таблица расширения ТБ-0505 - Я не знаю.
Горизонтальный раздвижной стол S-0505 - Я не знаю.
2 Контроллер вибрации
Комплект цифровых вибрационных контроллеров VENZO-820 Функции: Синус, случайный, шок, резонансный поиск и пребывание
Компьютер Делл Ноутбук
Клавиатура, мышь Logitech Беспроводные соединения
Датчик Юфэн Содержит 5 метров длины и высокой защищенной проволоки
Учебное пособие --- - Я не знаю.


Состав системы:


◆ аппаратное обеспечение для управления вибрациями серии VENZO (функции программного обеспечения: синус, случайный, классический удар, резонансный поиск и пребывание).

2 входных канала, 1 выходный канал, 1 выходный канал COLA, зарезервированная функция интерфейса (цифровой интерфейс В/В), подключенный к испытательной камере окружающей среды.

◆ Программный пакет управления вибрациями VibExpert:

(1) Синусоидный контроль вибрации (2) Случайный контроль вибрации (3) Классический контроль ударов (4) Резонационный поиск и пребывание

◆ Аксессуары: кабель питания, сетевой кабель, электронная версия "инструкции по эксплуатации", комплект компакт-дисков для установки программного обеспечения, файлы паролей и т.д.
