IEC 60529 IPX6 Система испытаний на защиту от распыливания воды для испытаний на дождь на транспортных средствах с резервуаром воды

Информация о продукте:

Эта испытательная комната для испытаний на дождь в основном основана на стандарте IEC60529:2013 "Степень защиты, обеспечиваемая корпусом (IP-код) " IPX6 и "Требования к испытательным линиям для автомобильных испытаний на дождь", предоставленные пользователем,Наиболее тяжелый вес части и другие данныеИспользуется для оценки и проверки надежности дверей транспортных средств и электрических компонентов для работы на большой высоте.

Структура:

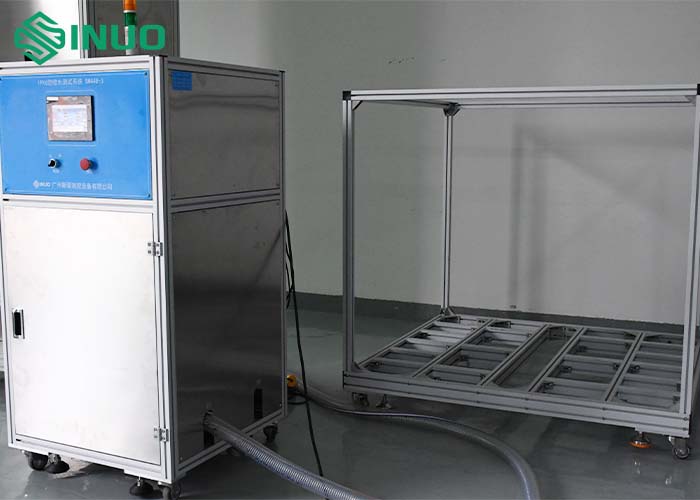

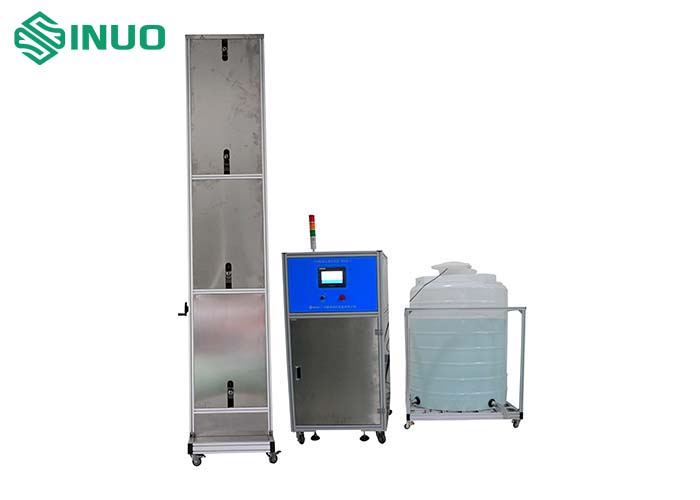

Система состоит в основном из механизма распылителя, интеллектуального кабинета управления и резервуара для хранения воды.

1Механизм распылителя состоит из держателя распылителя и насадки IPX6 с регулируемым углом.каждая на 0.5, 1.5Оружие для распыления оборудовано подвижными роликовыми ножками. Оружие для распыления приводится в действие сервомотором и может распылять воду вверх и вниз, покрывая все три.Площадь испытания 5 м в продольном направлении.

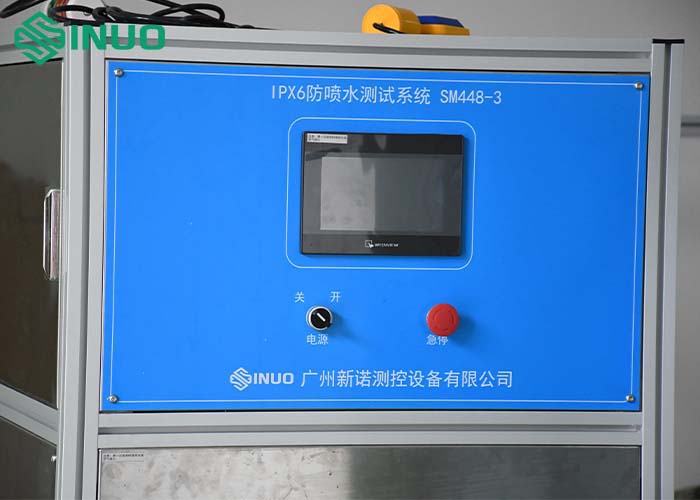

2Интеллектуальный шкаф управления управляет подачей воды для испытаний с помощью встроенных насосов для воды, клапанов, соленоидных клапанов, трубопроводов и потокометров.и выход подключен к трубопроводу распылителя пистолета стойки.

3. Резервуар для хранения воды сконфигурирован как 2-тонный резервуар для воды, и также может быть подключен к существующему источнику воды клиента.

Технические параметры:

(1) Входный источник питания: AC380V 50Hz 10kW, и требуется воздушный переключатель с устройством защиты от утечек.

(2) Спецификации образца: воздушное рабочее средство

Диапазон размеров модели автомобиля не превышает: 8 м длины × 2 м ширины × 3,5 м высоты

(3) Предметы испытаний: IEC60529:2013 "Степень защиты, обеспечиваемая корпусом (IP-код) " Испытание на распыливании воды IPX6

(4) Опорный элемент для пистолета: WDH=1050 mm×700 mm×3500 mm, алюминиевый профиль, уплотнительная плита из нержавеющей стали 304

(5) Параметры сопла: IPX6: Ф12.5mm, размеры как показано на стандартном рисунке

(6) Поток распыления воды: 100±5 л/мин (каждая насадка), регулируемый

(7) Расстояние распыления воды: расстояние между соплами и образцом можно регулировать самостоятельно.

(8) Направление распыления воды: двигатель приводит к вращению сопла вверх и вниз, чтобы достичь распыления воды на верхней и боковой поверхностях на высоте 3,5 метра.Длина направления достигается путем перемещения образца

(9) Способ крепления распылителя: установлен на держателе распылителя, 4 из них расположены (в том числе 1 на верхней поверхности)

(10) Дальномер: 0 - 1 МПа, может отображать

(11) Время испытания: 0,01S~99,9 минут, может быть предварительно настроено

(12) Система водоснабжения: водоснабжение бустерной помпы из нержавеющей стали

(13) Резервуар для воды: 2 тонны пластиковых ветров.Испытательная вода подается из резервуара для хранения воды и перекачивается в систему распыления через распыленный насос (насос водоснабжения) для распыления образца.Вода из распылителя не перерабатывается и вытекает из бетонного грунта.но когда уровень воды ниже требуемогоВодосборник поставляется поставщиком.

(14) Управление: управляется Mitsubishi PLC, сенсорный экран отображения и работы, дисплей потокомера. время испытания можно просматривать через интерфейс сенсорного экрана.Интерфейс разделен на ручные и автоматические режимы.

(15) Защита безопасности: сигнализация о нехватке воды, трехцветный сигнализационный свет, звук и световой сигнал при завершении испытания
