Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Спецификации
Номер модели :
SNQC1013C
Место происхождения :
Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T
Способность к поставкам :
10 наборов/месяц
Время доставки :
30 дней
Подробная информация об упаковке :
корпус из фанеры
Датчики :
Необязательно
Гладкость :
0.8um
Дистанционирование :
± 0,05 мм
Толерантность :
± 0,01 мм
Время испытания :
4 раза
Вес :
1 комплект
Время пребывания :
60s
Метод деятельности :
Учебное пособие
Описание



Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета



Информация о продукте:



Данное оборудование для испытаний снятия и вставки разработано и изготовлено в соответствии с пунктом 14 IEC 62196-1:2022.1.5- Четырнадцать.1.6, 14.16 фиг13, фиг14, и т.д.



Он используется для проверки того, находится ли максимальная сила, необходимая для вытягивания зарядной пушки из розетки прибора, в пределах диапазона, указанного стандартом.Он также используется для проверки того, находится ли максимальная сила, необходимая для вставки зарядного пистолета в розетку устройства, в пределах диапазона, указанного стандартом.



Принцип испытания:

Максимальная сила оттягивания сокета: применяется максимальная сила оттягивания, указанная в стандарте (общая сила основного веса, дополнительного веса,крючок (устройство крепления) и пробная розетка) к пробной розетке, и разъем должен выйти из розетки.



Сила заряжающего пистолета, вставленного в розетку: держите заряжающий пистолет вертикально вниз, поместите основной вес, требуемый стандартом, на заряжающий пистолет, а затем используйте 0.8 кг вес, чтобы свободно падать с высоты 5 см, чтобы повлиять на основной весЗарядное ружье должно быть вставлено в розетку в нужное положение контакта.



Особенности конструкции:

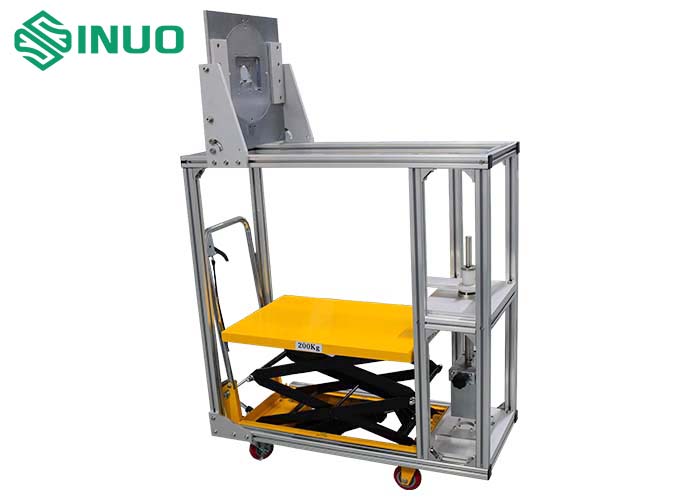

Устройство состоит из зажимательного устройства, установленного под верхней пластиной А, основного веса F, дополнительного веса G и испытательной розетки C.Рама этого устройства совместима с рисунками 13 и 14 IEC 62196-1:2022, может достичь испытания устройства блокировки и испытания силы оттягивания и вставки.





Технические характеристики:



Испытательная станция Одна станция
Содержание испытания

14.1.5:Сила оттягивания

14.1.6: Проверка блокировочного устройства

16.16:Сила оттягивания и сила вставки

Необходимые габариты

(необязательно)

Изготовленный из S136, штифт имеет минимальный стандартный размер, с допустимым допустимым отклонением +0,010 мм, расстоянием ±0,05 мм и отделкой 0,8 мм.

Измерители являются необязательными, не включены в данное испытательное устройство, пожалуйста, укажите, какой измеритель будет необходим, поскольку в разных странах используются разные типы соединителей.

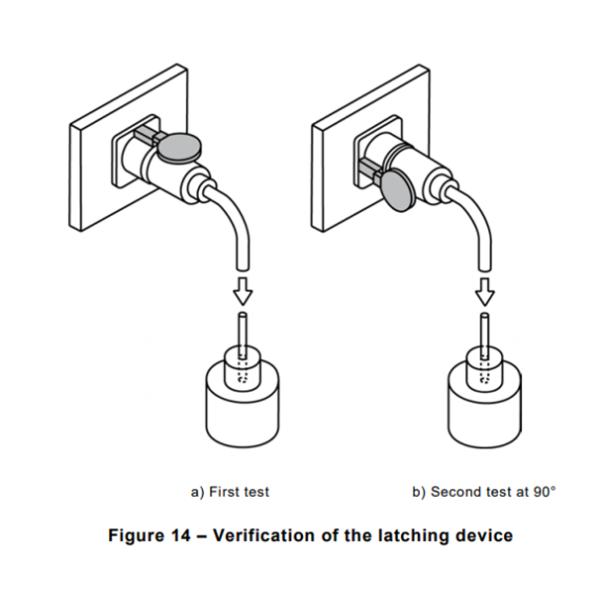

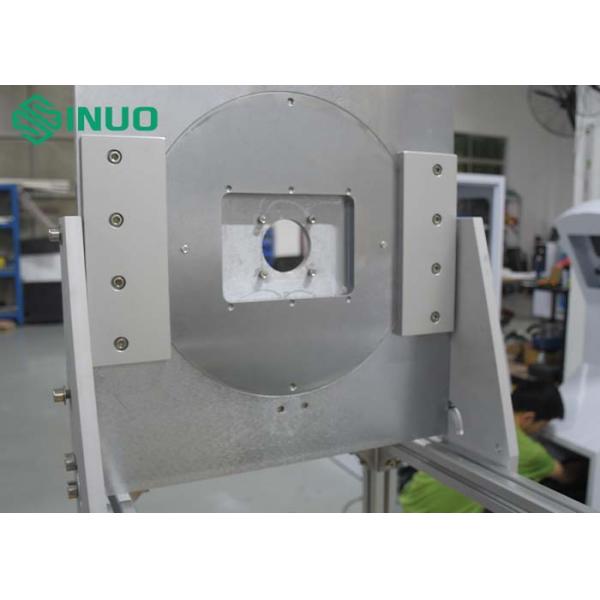

Испытание зажигательного устройства
Стандартная цифра Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Время проведения испытаний 60s, Джек приводит поддоны для подъема веса, чтобы достичь времени хранения
Время испытания 4 раза, один раз в направлении 90° вокруг горизонтальной оси, вручную

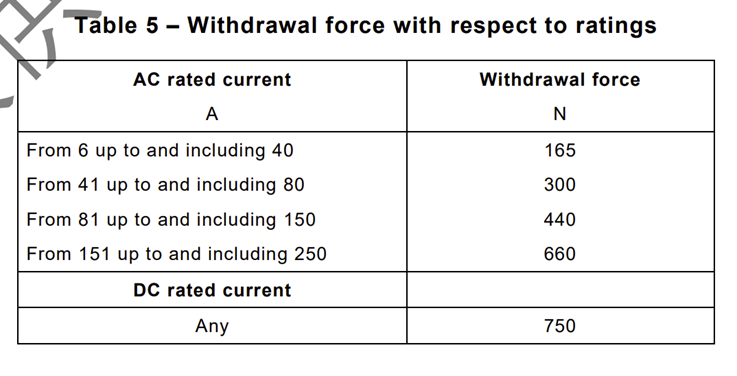

Выбор испытательной нагрузки Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Конфигурация грузовой массы

165: 148,5N основная масса x1 + 16,5N дополнительная масса x1;

300N: 270N основная масса x1 + 30N дополнительная масса x1;

440N: 396N основная масса x1 + 44N дополнительная масса x1;

660N: 594N основная масса x1 + 66N дополнительная масса x1;

750N: 675N основная масса x1 + 75N дополнительная масса x1;

Примечание: Вес основного веса включает вес крюка, а вес реализуется путем наложения и комбинации
Сила отвода и ввода
Стандартная цифра Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета

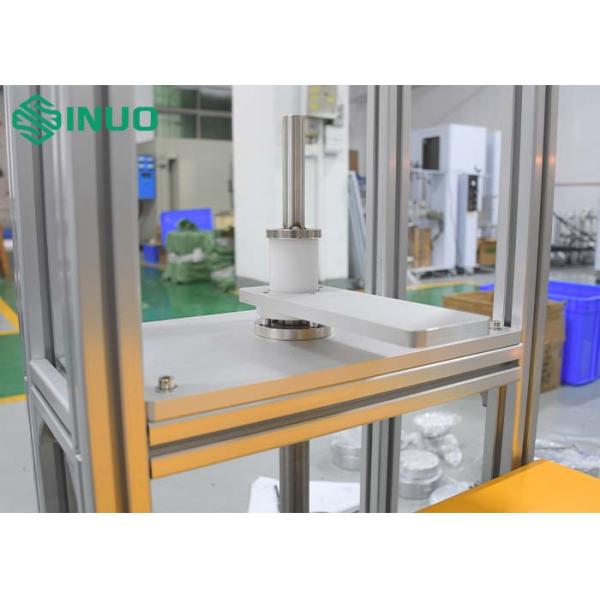

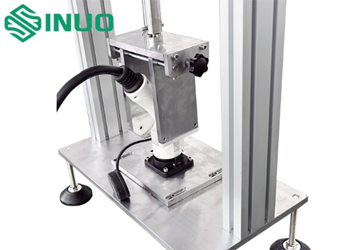

Диаграмма испытания силы вставки Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
Конфигурация массы силы вставки

Основной вес зарядного пистолета: 9,2 кг

Основной вес пушки для зарядки постоянного тока: 13,2 кг

Дополнительная масса: 0,8 кг

Примечание: Основной вес включает вес сцепления и направляющего стержня.
Испытание Во время испытания необходимо открыть блокировочное устройство.

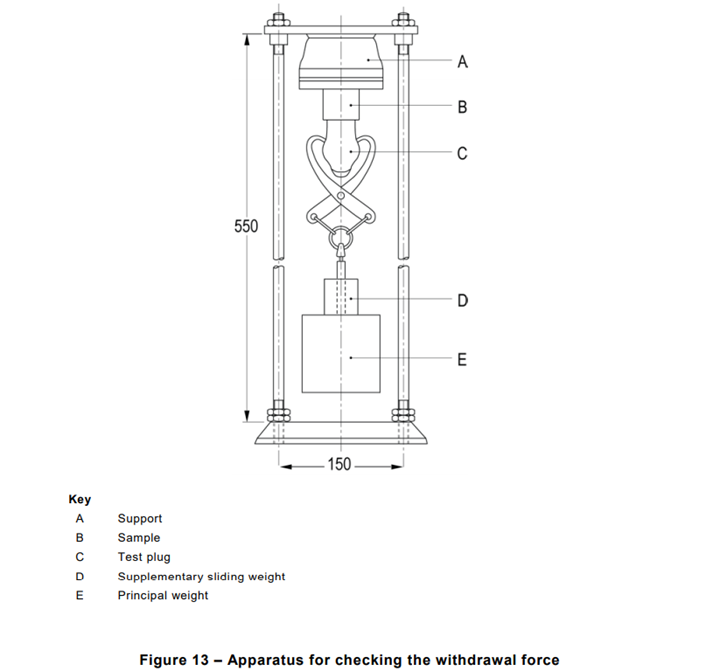

Устройство испытания силы притяжения Как показано на рисунке 13
Конфигурация веса вывода

Пушка для зарядки переменного тока: 100N (90N+10N)

Пистолет для зарядки постоянного тока: 140N (126N+14N)

10,0 кг

Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета

Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета

Устройство для проверки силы оттягивания и зажимания IEC 62196-1 для испытания заряжающего пистолета
