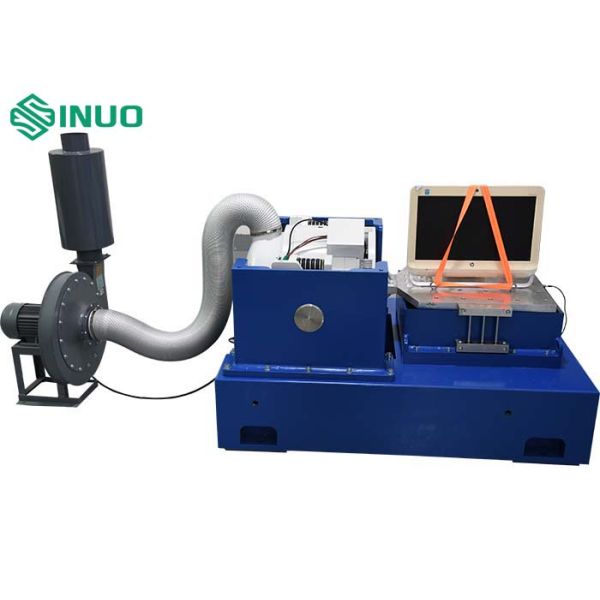

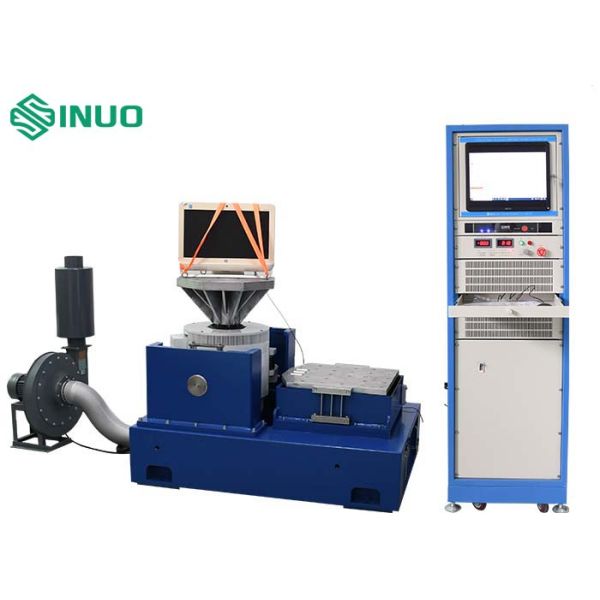

Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.
Спецификации
Номер модели :
SN553-EV211HG50VT50VCS-2
Место происхождения :
Китай
Минимальное количество заказов :
1
Условия оплаты :
T/T
Способность к поставкам :
5 комплектов в месяц
Время доставки :
30 дней
Подробная информация об упаковке :
корпус из фанеры
Синусоидальная сила возбуждения :
Пик 1100 кг.ф
Случайная захватывающая сила :
1100 кг.ф. р.м.
Сила возбуждения при ударе :
Пик 2200Kg.f
Максимальное ускорение :
100G (980 м/с2)
Диапазон частот :
1 ‰ 2800 Гц
Максимальная нагрузка :
300 кг
Частота изоляции :
2,5 Hz
Максимальная скорость :
2 м/с
Описание



Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.Ф пик



Информация о продукте:



Вибрационное тестирование - это действие возбуждения или шока компонента или устройства, чтобы увидеть, как он будет реагировать в реальной среде.из промышленных изделий, таких как платы электрических цепей, самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Sinuo может предоставить вам всю схему стимуляции и тестирования, и доказать качество продуктов для вас в соответствии с национальными и международными стандартами, такими как ООН 38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

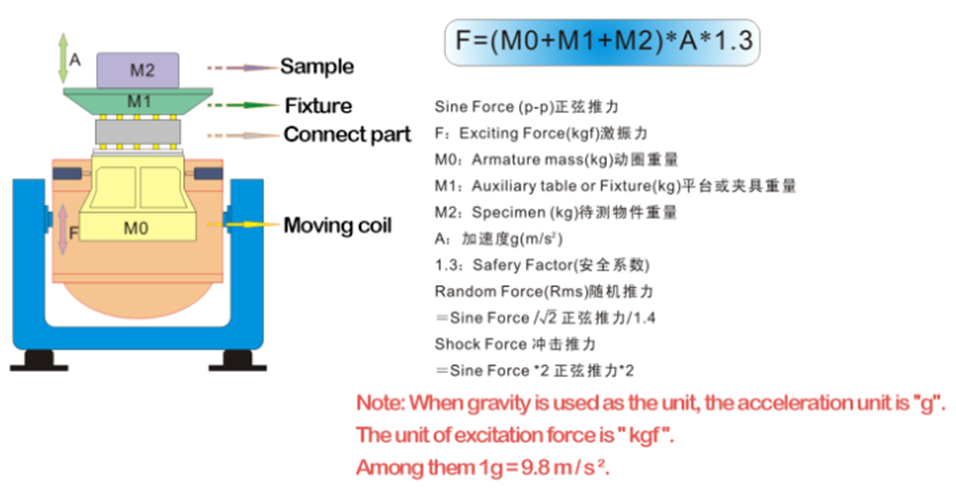

Формула отбора вибрационной машины и схема структуры вибрационного генератора:



1- условия испытаний, предоставляемые компанией клиента;

2Тип испытания: синусовая пробка; случайная

3Диапазон частотного ответа: 2-5000 Гц.

4Формула: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2

D=A/0.002F2

F=M(kg) ×A(g)



Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.

Система испытаний вибрации батарей для электромобилей с силой возбуждения от удара 2200 кг.ф.



Инструкция по конфигурации оборудования:



Проект Инструкции по настройке Количество
Корпус вибрационного стола генератор электромагнитного возбуждения A11S24 1 SET
B402S Прохладитель 1 SET
VT50 Вертикальная таблица расширения (500×500 мм) 1 SET
HG50 Горизонтальная пленка с маслом (500×500 мм) 1 SET
Автоматическое устройство управления центром для перемещения катушки 1 SET
Дигитальный усилитель коммутационной мощности цифровой усилитель коммутационной мощности LA12K 1 SET
Система сервозащиты 1 SET
Электрическое питание для возбуждения 1 SET
Дигитальный вибрационный контроллер Цифровой вибрационный контроллер VCS-2 1 SET
Датчик ускорения системы 1 шт.
Диск установки программного обеспечения 1 SET
Управляющий компьютер 1 SET
Аксессуары Протяжная проволока, воздушная труба 1 SET
Инструкции по эксплуатации, отчеты об инспекции, сертификаты, руководства по техническому обслуживанию 1 SET
Дополнительные инструменты (T-ключ, шестиугольный ключ, отвертка и т.д.) 1 SET
Вибрирующая стержня давления/сцепка с штангой давления 1 SET



Технические параметры оборудования:




Параметры генератора электромагнитного возбуждения A11S24
Максимальная синусоидальная сила возбуждения Пик 1100 кг.ф
Максимальная случайная возбуждающая сила 1100 кг.ф. р.м.
Максимальная сила возбуждения при ударе Пик 2200Kg.f
Диапазон частот 1 ‰ 2800 Гц
максимальное смещение 51 мм п-п
Максимальная скорость 2 м/с
максимальное ускорение 100 г
Частота резонанса первого порядка 2500 Гц±5%
Максимальная нагрузка: 300 кг
Частота вибрационной изоляции: 20,5 Гц
Диаметр движущейся катушки: Ф240 мм
Масса движущейся катушки: 11 кг
Винт на столе. 17×M10
Утечка потока < 1 мТ (10 гаусс)
Допустимый эксцентрический момент 500 Н.м.
Размер оборудования

L1300mm × D940mm × H800mm

(не включая таблицу вертикального расширения)
Масса оборудования 880 кг (за исключением горизонтального слайдового стола)
Усилитель цифровой коммутационной мощности SA-6K
Выходная мощность 12 кВА
Выходное напряжение 120 В
Выходной ток 100А
SNR > 65 дБ
Размер усилителя D900mm × L600mm × H1130mm
Система сервозащиты
Функция Температура, давление ветра, перенапряжение, перенапряжение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание управления, логическая ошибка, потеря фазы ввода

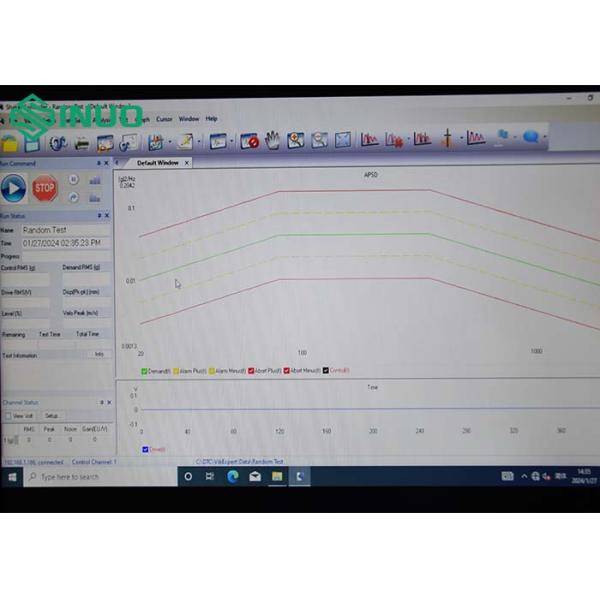

Цифровой вибрационный контроллер VCS-2
Конфигурация оборудования 2 одновременных входных канала, 1 выходный канал
Модуль функции управления Синус, случайный, классический шок
Управляющий компьютер Оригинальный компьютер с ЖК-монитором, Windows 10
Программа Он может автоматически генерировать отчеты о тестах WORD. Он может отображать,хранить сигналы и данные, устанавливать параметры испытаний и анализировать функции.
Ускоритель системы

Диапазон частот: 1 ‰ 7000 Гц

Чувствительность: 30 PC/g

Температурный диапазон: -40 - 180°C
Таблица вертикального расширения VT50
Материал Сплав магния, поверхностно закаленный
Размер стола 500×500 мм
Фиксированное отверстие M10 прямоугольное распределение 100MM*100MM, долговечное и износостойкое
Частота использования верхней границы Синус 1000 Гц, случайный 2000 Гц
Вес Около 23 кг.
Горизонтальный слайд-стол с масляной пленкой HG50
Материал Сплав магния, поверхностно закаленный
Размер стола 500×500 мм
Фиксированное отверстие M10 прямоугольное распределение 100MM*100MM, долговечное и износостойкое
Частота использования верхней границы Синус 2000 Гц, случайный 2000 Гц
Вес Около 29 кг (без головки соединения)
Прохладитель B402S
Мощность вентилятора: 4 кВт
Поток вентилятора: 400,8 м3/ Минуточку
Электрические требования
Электрическое питание 3-фазный переменный ток 380В/50Гц 18 кВт
Сжатый воздух 00,6 МПа
Сопротивление земли ≤4Ω
