Трансформаторы 16Пинс 12.7*7.11*5.97мм локальных сетей Х1100НЛ магнитные
Трансформаторы 16Пинс 12.7*7.11*5.97мм локальных сетей Х1100НЛ магнитные
Спецификации
Номер модели :
H1100NL
Место происхождения :
Гуандун Китая
Количество минимального заказа :
100/500/1000
Термины компенсации :
TT, Paypal
Способность поставкы :
3000К.ПКС/Монтх
Срок поставки :
Шток или 3 недели
Упаковывая детали :
Вьюрок, трубка
Название продукта :
трансформаторы локальных сетей 16Пинс 12.7*7.11*5.97мм Х1100НЛ магнитные
Размер :
12.7*7.11*5.97мм
Штыри :
16Pins, 24Pins, 40Pins, 48Pins, 50Pins, 72Pins
Тип :
Поверхностный трансформатор держателя
Материал :
Ядро
Применение :
Печатная плата
Описание

трансформаторы локальных сетей 16Pins 12.7*7.11*5.97mm H1100NL магнитные

Описание:

Модули трансформатора и фильтра LAN для фильтра сети и изолированного трансформатора.

Конструировал соотвествовать IEEE802.3. LAN (фильтр) ИМПа ульс XFMR, LAN-Mater (RJ-45 + XFMR/LED)
Дроссели единого режима, VoIP XFMR, ISDN, T1, CEPT, XFMR

Линия XFMR ADSL, VDSL XFMR/filter

Микро- splitter фильтра (сторона CO/CPE)

Водители POE (силы над локальными сетями)

10/100 оснований, основания-TX сети модули 1000 фильтра

T1/E1 SMD и ПОГРУЖЕНИЕ изолировало трансформаторы

Трансформаторы интерфейса ISDN-U/S

T3/DS3, T4/DS4 изолировало трансформаторы,

Трансформаторы интерфейса ADSL

Модули высокопроходного/низкопроходного фильтра VDSL и трансформаторы интерфейса





ПАРАМЕТР СПЕЦИФИКАЦИИ
РАБОЧАЯ ТЕМПЕРАТУРА 0 - 70
КОЭФФИЦИЕНТ ПОВОРОТОВ 1: 1 ±2%
ПОЛЯРНОСТЬ В SCHEMTIC
ВНОСИМАЯ ПОТЕРЯ 100KHz 1-125 MHz
-1,2 dB МАКС -0,2 dB МАКС ^1,4 -0.002*f

ВОЗВРАЩЕННАЯ ПОТЕРЯ

(ВЫХОД Z = 100 ОМОВ ±15%)

 1-30MHz 30-60HMz 60-80MHz
-16 МИНУТА dB

-10+20*LOG10

(f/60 MHz) МИНУТА dB

 -10 МИНУТА dB

ИНДУКТИВНОСТЬ (OCL)

(СРЕДСТВА МАССОВОЙ ИНФОРМАЦИИ ВСТАЮТ НА СТОРОНУ, 0 -70)

 uH МИНУТА 350 (MEASUREN НА 100KHz, 100mVRMS И С DC 8mA КОСЫМ)

ПОМЕХА, СМЕЖНАЯ

КАНАЛЫ

 1MHz 10-100MHz
-50 МИНУТА dB -50+17*LOG 10 (f/10) МИНУТА dB
ДИФФЕРЕНЦИАЛ К СБРОСУ ЕДИНОГО РЕЖИМА 2MHz 30-200MHz
-50 МИНУТА dB -43+22*LOG 10 (f/10) МИНУТА dB

СОПРОТИВЛЕНИЕ DC

ЗАМОТКА 1/2

 .65 ОМА МАКСИМАЛЬНЫЙ

СОПРОТИВЛЕНИЕ DC

РАЗНИЦА

 .065 ОМА МАКСИМАЛЬНЫЙ (СИММЕТРИЯ ВЫВОДА СРЕДНЕЙ ТОЧКИ)

ВХОД-ВЫХОД

ИЗОЛЯЦИЯ

 МИНУТА 1500 VRMS @ 60 СЕКУНД





трансформаторы локальных сетей 16Pins 12.7*7.11*5.97mm H1100NL магнитные

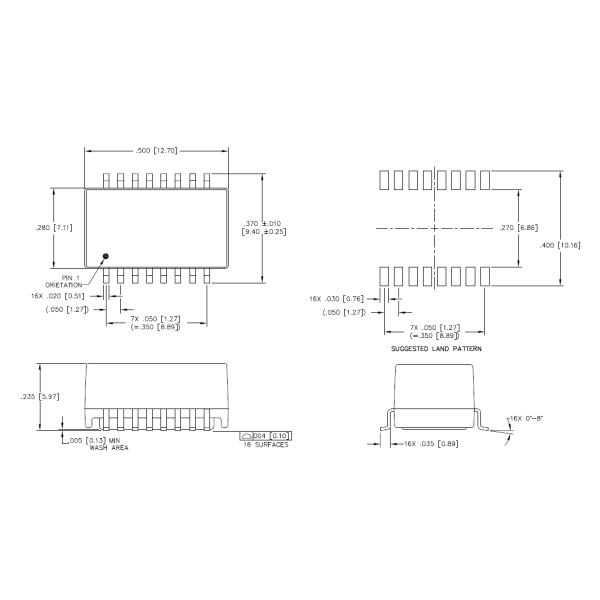

Форма и размеры:

Трансформаторы 16Пинс 12.7*7.11*5.97мм локальных сетей Х1100НЛ магнитные
