Спецификации
Номер модели :
VMS-4030A
Место происхождения :
Jiangmen, Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
L/C, T/T
Возможность поставки :
100 комплектов в месяц
Время доставки :
30 рабочих дней
Подробная информация об упаковке :
Плитка
Код # :
525-120H
Рабочая скамейка из мрамора :
(605*450) мм
Стеклянный рабочий стол :
(456*348) мм
Перемещение по оси X/Y :
(400*300)мм
Поездка по оси Z :
200 мм
Линейные шкалы X/Y :
Разрешение: 0,5 мм
Точность измерений :
Ось XY: ≤3,0+L/200 ((um)
Точность повторения :
2um
Измеряя программное обеспечение :
iИзмерение
Измерение :
(400*300)мм
Чистая масса :
283KG
Описание

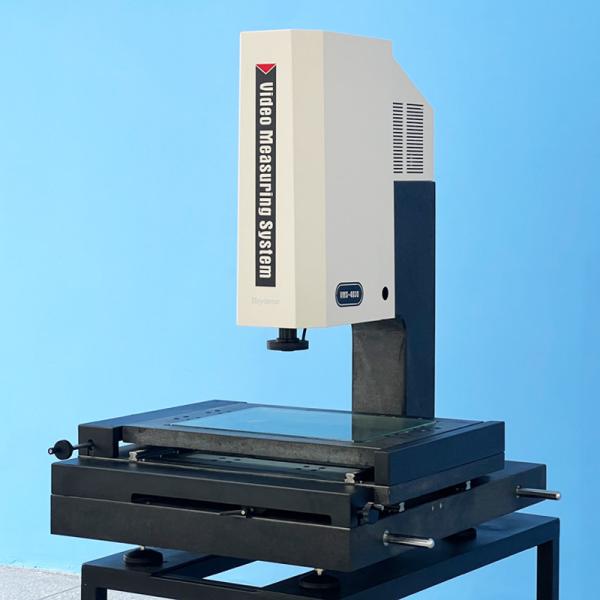

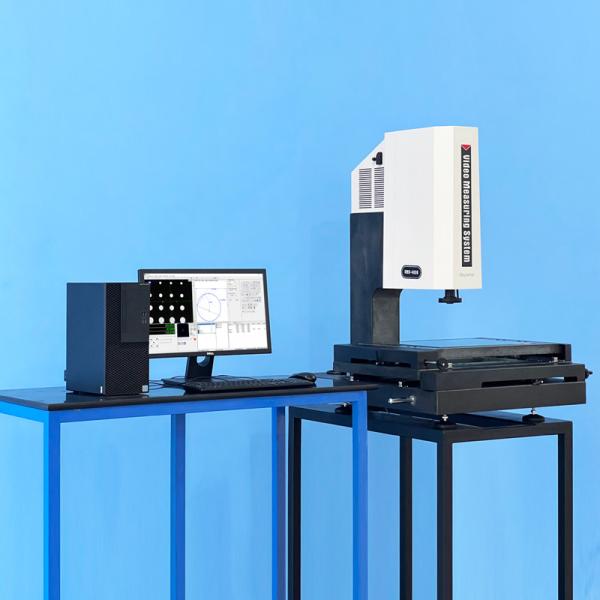

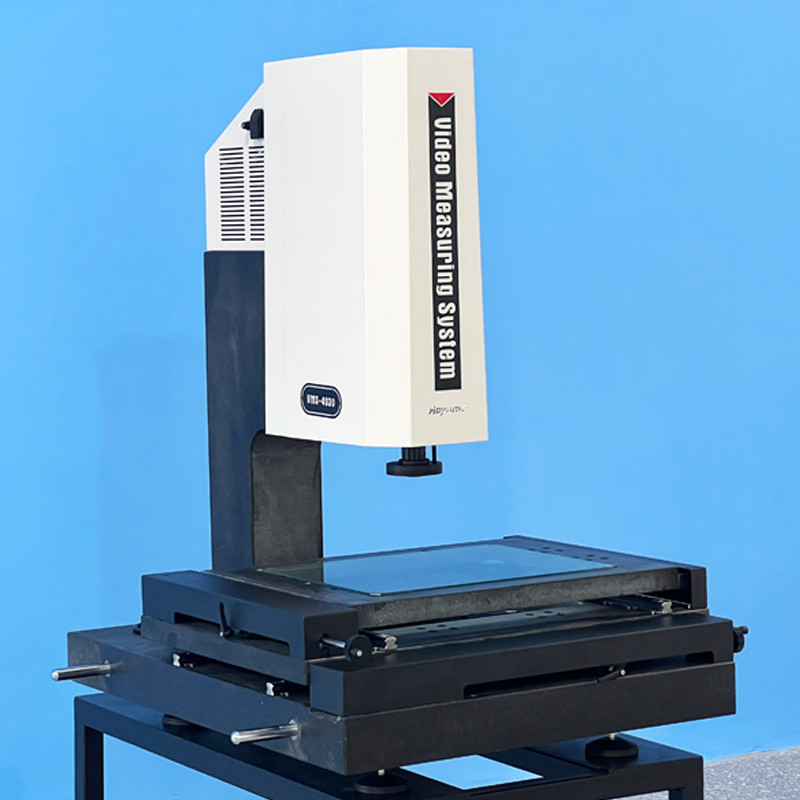

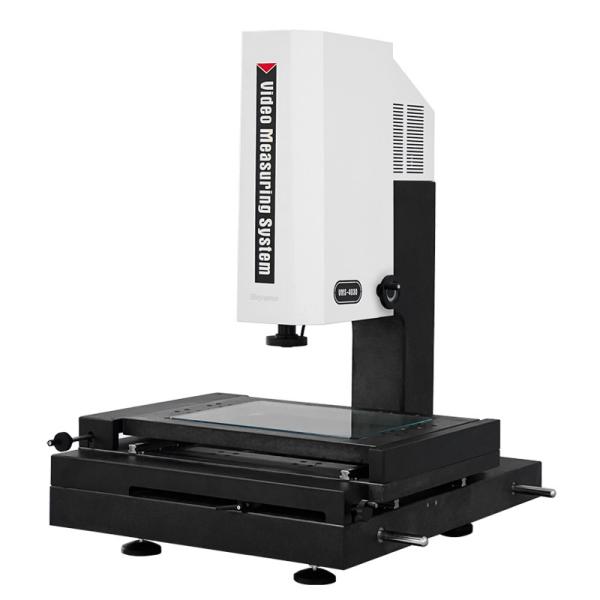

Видеоизмерительная система Серия VMS-4030



2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии


Характеристика продукта:



● Используйте гранитную каменную основу и колонну для обеспечения стабильности и точности машины;

● Используйте беззубный полированный стержень и быстро движущееся блокировочное устройство, чтобы гарантировать, что ошибка возврата стола находится в пределах 2um;

● Используйте высокоточный оптический линейный инструмент и высокоточный рабочий стол, чтобы обеспечить точность машины в пределах ≤ 3,0 + L / 200um;

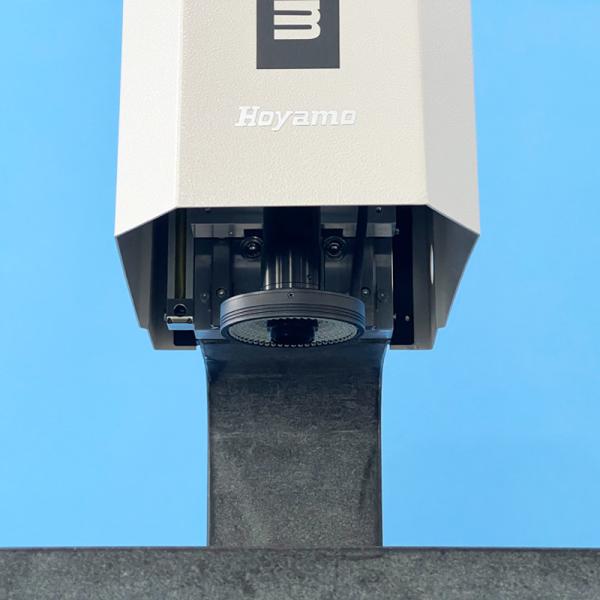

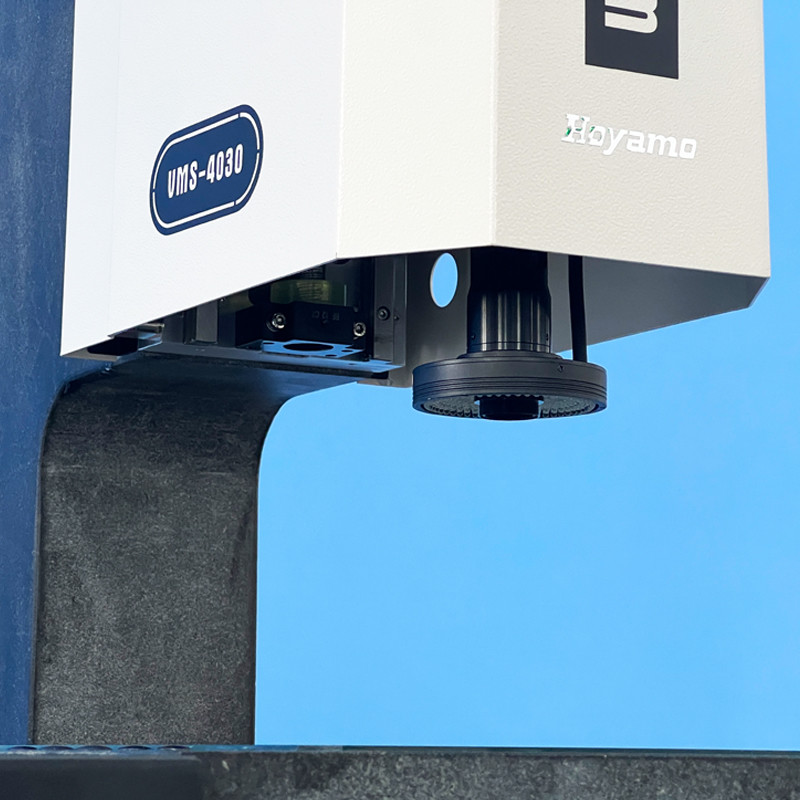

● Используйте зумовую линзу и цветовую цифровую камеру с высоким разрешением, чтобы обеспечить четкое качество изображения без искажений;

● Используя управляемые программой поверхностные 4-кольцевые 8-областные светодиодные холодное освещение и Контурное светодиодное параллельное освещение, а также встроенный интеллектуальный модуль регулировки света,площадь яркости света в 4-кольцевой 8-зоне может свободно регулироваться;

● программное обеспечение для измерений iMeasuring Vision повышает контроль качества на новый уровень;

● Дополнительный контактный зонд и трехмерное программное обеспечение для измерений могут быть использованы для перехода машины на контактную трехмерную измерительную машину.

● Он может быть модернизирован для установки модуля функции автофокуса для достижения точного полуавтоматического измерения.





Технические характеристики:



Продукция Ручная видеоизмерительная система серии VMS
Модель VMS-4030
Рабочая скамейка из мрамора (605*450) мм
Стеклянный рабочий стол (456*348) мм
Ось X/Y Путешествие (400*300) мм
Поездка по оси Z Высокоточный линейный гид, эффективное движение 200 мм
Разрешение X/Y/Z 0.5мм
Пьедестал и стойки Высокоточный гранит
Точность измерений* Ось XY: ≤3,0+L/200 ((um);Зайс:≤5+L/200 ((um)
Точность репартирования 2мм
Система освещения ((Программное обеспечение) Поверхность 4 кольца и 8 зон бесконечно регулируемый светодиод холодное освещение
Контурное светодиодное параллельное освещение
Факультативное коаксиальное освещение
Цифровая камера Цифровая камера высокого разрешения
Объектив с увеличением 6.5X высокоразрешительный зум-объектив;
Оптическое увеличение: 0.7X ~ 4.5X раз; Видео увеличение: 26X ~ 172X ((21.5 ′′ Монитор)
Программное обеспечение для измерений iИзмерение
Операционная система Поддержка операционной системы WIN 10/11-32/64
Язык Английский, упрощенный китайский, традиционный китайский, варианты на другие языки
Рабочая среда Температура 20°C±2°C, изменение температуры <1°C/Hr; влажность 30%~80%RH; вибрация <0,02g, ≤15Hz.
Силовое питание AC220V/50Hz; 110V/60Hz
Размер ((WxDxH) (908*776*1070) мм
Чистая масса 283 кг



Описание модели конфигурации продукта(Пример с VMS-4030)



ПКатегория Ручная видеоизмерительная система Полуавтоматические Видеоизмерительная система
Конфигурация датчика 2D 2.5D 3D 2.5D 3D
Продукция

2D

Видеоизмерительная система

2.5D

Видеоизмерительная система

3D

Контактная и видеоизмерительная система

2.5D

Полуавтоматическая видеоизмерительная система

3D

Полуавтоматическая контактная и видеоизмерительная система
Модель VMS-4030 VMS-4030A VMS-4030B VMS-4030C VMS-4030D
Тип Я не знаю. А. В. В D
Значение Оптический датчик зумового объектива Оптический датчик зумового объектива

Датчик зумового объектива и

Контактный датчик зонда

 Датчик зумового объектива и функция автофокусирования оси Z Датчик зумового объектива, датчик контактного зонда и функция автофокусирования
Z-ось Автофокусировка Без Без Без С С
Контактный зонд Без Без С Без С
Программа Я измеряю2.0 Я измеряю2.1 Я измеряю3.1 Я измеряю2.2 Я измеряю3.1
Операция Учебное пособие Учебное пособие Учебное пособие Полуавтоматические Полуавтоматические





Модель иSУточнениеМЕжегодно VIДеоСистема измерений:



Модель Код # Модель Код # Модель Код # Модель Код #
VMS-2015 525-020E VMS-2515 525-020F VMS-3020 525-020G VMS-4030 525-020H
VMS-2015A 525-120E VMS-2515A 525-120F VMS-3020A 525-120G VMS-4030A 525-120H
VMS-2015B 525-220E VMS-2515B 525-220F VMS-3020B 525-220G VMS-4030B 525-220H
VMS-2015C 525-320E VMS-2515C 525-320F VMS-3020C 525-320G VMS-4030C 525-320H
VMS-2015D 525-420E VMS-2515D 525-420F VMS-3020D 525-420G VMS-4030D 525-420H



2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии2D 2.5D 3D ручная измерительная машина высокой точности VMS-4030 серии



Пространство измерения серии измерений зрения VMSСистема:



Путешествиямм Модель Код # Проезд по оси X в мм Y Ось Путешествие мм Ось Z Стандартный проезд мм Z-ось Максимальное индивидуальное движение мм
100х100х100 VMS-1010 525-020C 100 100 100 Я не знаю.
150х100х100 VMS-1510 525-020D 150 100 100 Я не знаю.
200х150х200 VMS-2015 525-020E 200 150 200 300
250х150х200 VMS-2515 525-020G 250 150 200 300
300х200х200 VMS-3020 525-020G 300 200 200 400
400х300х200 VMS-4030 525-020H 400 300 200 400
500х400х200 VMS-5040 525-020J 500 400 200 400
600х500х200 VMS-6050 525-020K 600 500 200 400

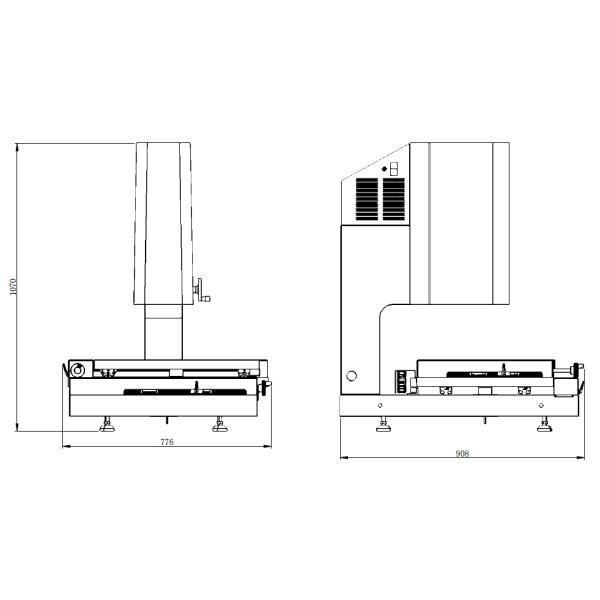

Структурные чертежи:
