Спецификации
Номер модели :
IMS-3020A
Место происхождения :
Jiangmen, Китай
Минимальное количество заказов :
1 комплект
Возможность поставки :
100 комплектов в месяц
Время доставки :
15 рабочих дней
Подробная информация об упаковке :
Плитка
Код # :
521-120G
Рабочая скамейка из мрамора :
(458*358) мм
Стеклянный рабочий стол :
(356*248) мм
Поездка по оси X/Y :
(300*200) мм
Поездка по оси Z :
Эффективное движение 200 мм
Разрешение X/Y/Z :
0.5um
Пьедестал и вертикальные столбы :
Высокоточный гранит
XY aixs Точность измерений :
≤2,5+L/200 ((um)
Точность измерений заиса :
≤5+L/200 ((um)
Точность репартирования :
2um
Программное обеспечение для измерений :
iИзмерение
Размер (WxDxH) :
(838*667*1000) мм
Чистая масса :
185KG
Описание

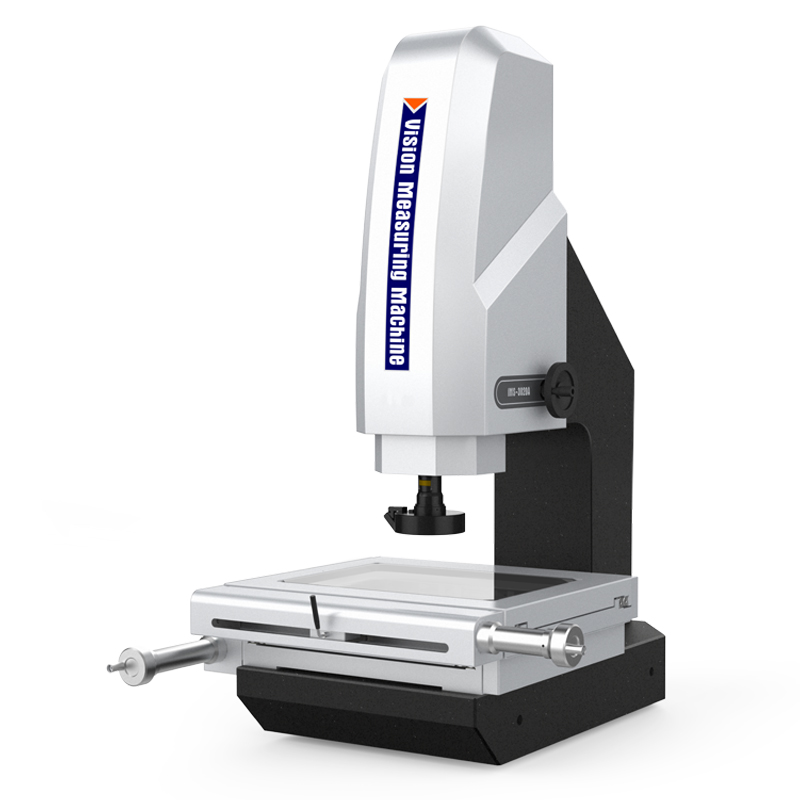

ВысокийПрезюмеМЕжегодный VЯИзмерительная машина iVision Серия IMS-3020

Машина зрения CNC высокой точности измеряя

Измеритель зренияХарактеристика продукта:

  • Принимать высокоточные гранитные основы и колонны для обеспечения стабильности и точности машины;
  • Принять высокоточный беззубый полированный стержень и быстро движущееся блокировочное устройство, чтобы гарантировать, что ошибка возврата стола находится в пределах 2um;
  • Принимать высокоточный оптический линейник прибора и высокоточный рабочий стол, чтобы обеспечить точность машины в пределах ≤ 2,5+L/200um;

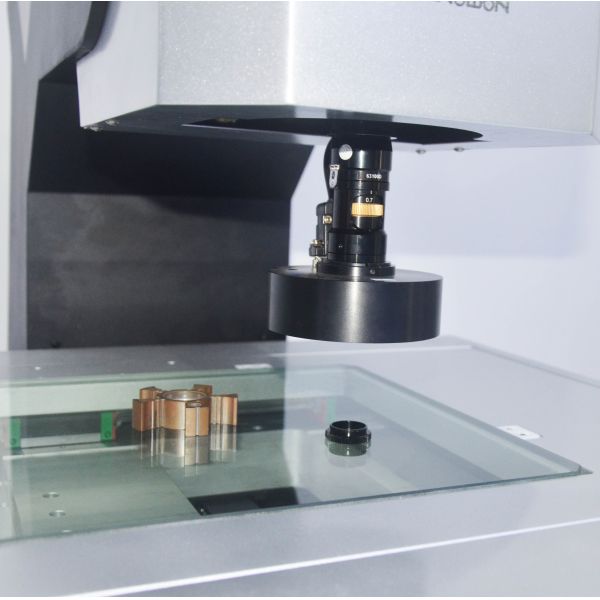

  • Использование высокоразборчивых зумовых линз и цветных цифровых камер с высоким разрешением для обеспечения четкого качества изображения без искажений;
  • Используя управляемые программой поверхностные 4-кольцевые 8-областные светодиодные холодное освещение и контурное светодиодное параллельное освещение, а также встроенный интеллектуальный модуль регулировки света,площадь яркости света в 4-кольцевой 8-зоне может свободно регулироваться;
  • Программное обеспечение для измерений iMeasuring Vision повышает контроль качества на новый уровень;
  • Для модернизации машины на контактную трехмерную измерительную машину можно использовать дополнительный контактный зонд и трехмерное программное обеспечение для измерений;
  • Он может быть модернизирован для установки модуля функции автофокуса для достижения точного полуавтоматического измерения.



Измеритель зренияТехнический Sспецификации:



Продукция Высокоточная ручная измерительная машина iVision серии iVision
Модель IMS-2010 IMS-2515 IMS-3020 IMS-4030 IMS-5040
Рабочая скамейка из мрамора (270*350) мм (408*308) мм (458*358) мм (608*470) мм (650*580) мм
Стеклянный рабочий стол (142*242) мм (306*198) мм (356*248) мм (456*348) мм (540*440) мм
Ось X/Y Путешествие (200*100) мм (250*150) мм (300*200) мм (400*300) мм (500*400) мм
Поездка по оси Z Высокоточный линейный гид, эффективное движение 200 мм
Разрешение X/Y/Z 0.5мм
Пьедестал и стойки Высокоточный гранит
Точность измерений* XY aixs: ≤2,5+L/200 ((um);Zais: ≤5+L/200 ((um)
Точность репартирования 2мм
Система освещения ((Программное обеспечение) Поверхность 4 кольца и 8 зон бесконечно регулируемый светодиод холодное освещение
Контурное светодиодное параллельное освещение
Факультативное коаксиальное освещение
Цифровая камера Цифровая камера высокого разрешения 1/2.9"/1.6Мпк
Объектив с увеличением 6.5X Высокое разрешение Электронная обратная связь зум-ленза, оптическое увеличение: 0.7X ~ 4.5X ; видео увеличение: 20X ~ 129X
Программное обеспечение для измерений iИзмерение
Операционная система Поддержка операционной системы WIN 10/11-32/64
Язык Английский, упрощенный китайский, традиционный китайский, варианты на другие языки
Рабочая среда Температура 20°C±2°C, изменение температуры <1°C/Hr; влажность 30%~80%RH; вибрация <0,02g, ≤15Hz.
Силовое питание AC220V/50Hz; 110V/60Hz
Размер ((WxDxH) (677*552*998) мм (790*617*1000) мм (838*667*1000) мм (1002*817*1043) мм (1111*867*1086) мм

Размер упаковки

(WxDxH)

 (1030*780*1260) мм (1030*780*1260) мм (1030*780*1260) мм (1130*1000*1270) мм (1250*1035*1460) мм
Валовой вес 220/150 кг 242/175 кг 275/185 кг 449/350 кг 550/380 кг



Примечание:

"L" представляет измеренную длину в миллиметрах, а механическая точность оси Z сильно зависит от точности фокусировки и поверхности заготовки.

Увеличение является приблизительным значением и тесно связано с размером и разрешением дисплея.

Клиенты могут выбрать дополнительную линзу 0,5 или 2X в зависимости от их потребностей для достижения увеличения изображения.

iMS-2010/5040 - это рабочие столы из мрамора, в то время как iMS-2515/3020/4030 - это рабочие столы из металла.





Описание модели конфигурации продукта (Пример с iMS-3020)



Конфигурация датчика 2.5D 3D 2.5D 3D
Продукция 2.5D измеритель зрения 3D контактная и зрительная измерительная машина 2.5D полуавтоматическая измерительная машина зрения 3D полуавтоматическая контактная и зрительная измерительная машина
Модель iMS-3020A iMS-3020B iMS-3020C iMS-3020D
Тип А. В. В D
Значение Оптический датчик зумового объектива

Датчик зумового объектива и

Контактный датчик зонда

 Датчик зумового объектива и функция автофокусирования оси Z Датчик зумового объектива, датчик контактного зонда и функция автофокусирования
Z-ось Автофокусировка Без Без С С
Контактный зонд Без С Без С
Программа Я измеряю2.1 Я измеряю3.1 Я измеряю2.2 Я измеряю3.2



Модели и спецификации машин для измерения ручного зрения:



Модель Код # Модель Код # Модель Код # Модель Код # Модель Код #
IMS-2010A 521-120E IMS-2515A 521-120F

IMS-3020A

521-120G

 IMS-4030A 521-120H IMS-5040A 521-120J
IMS-2010B 521-220E IMS-2515B 521-220F IMS-3020B 521-220G IMS-4030B 521-220H IMS-5040B 521-220J
IMS-2010C 521-320E IMS-2515C 521-320F IMS-3020C 521-320G IMS-4030C 521-320H IMS-5040C 521-320J
IMS-2010D 521-420E IMS-2515D 521-420F IMS-3020D 521-420G IMS-4030D 521-420H IMS-5040D 521-420J
IMS-6040A 521-120K IMS-6040B 521-220K IMS-6040C 521-320K IMS-6040D 521-420K Я не знаю. Я не знаю.




Ручная машина измерения зрения таблица путеводителя:



Проезд в мм Модель Проезд по оси X в мм Y Ось Путешествие мм

Ось Z Стандартное движение

мм

Z-ось Максимальное индивидуальное движение

мм
100х100х100 IMS-1010 100 100 100 Я не знаю.
200х100х200 IMS-2010 200 100 200 300
250х150х200 IMS-2515 250 150 200 300
300х200х200 IMS-3020 300 200 200 400
400х300х200 IMS-4030 400 300 200 400
500х400х200 IMS-5040 500 400 200 400
600х400х200 IMS-6040 600 400 200 400



  • Другие спецификации путешествия могут быть настроены в соответствии с потребностями клиента.



Измеритель зренияСтруктурные чертежи:

Машина зрения CNC высокой точности измеряя



Измеритель зренияПрименение в промышленности:



Оптическая измерительная машина OMM, также известная как измерительная машина зрения и бесконтактная измерительная машина, двумерная измерительная машина, двумерная измерительная машина,с модернизацией современной промышленной высокоточной и микропроизводственной промышленности, он использует бесконтактный метод измерения оптического изображения для быстрого и точного измерения.

Оптические измерительные машины подходят для всех областей применения для измерения координат и широко используются в машиностроении, электронике, приборах, оборудовании,пластмассы и другие отрасли. Такие как: формы, винты, металлы, аксессуары, резина, ПКБ, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., он преодолевает недостатки традиционных верниерных калиптеров,микрометры, и Профильные проекторы, которые являются высокоточными, высокоэффективными и высоконадежными измерительными машинами, интегрирующими оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект, который должен быть измерен, увеличивается оптической системой увеличения.Контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически.Данные измерений можно импортировать в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в формате DXF, IGS и других форматов могут быть сгенерированы, а также импортированы в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.
