1 тип 150LB фланца клапан-бабочки вафли нержавеющей стали
1 тип 150LB фланца клапан-бабочки вафли нержавеющей стали
1 тип 150LB фланца клапан-бабочки вафли нержавеющей стали
1 тип 150LB фланца клапан-бабочки вафли нержавеющей стали
Спецификации
Номер модели :
СС316Л
Место происхождения :
Китай
Количество минимального заказа :
10pcs
Условия оплаты :
Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Способность поставки :
300000пкс
Срок поставки :
7-10дайс
Упаковывая детали :
Упакованный в случаях переклейки деревянных
Название продукта :
Клапан-бабочка вафли
проектно-конструкторский стандарт :
API 609-83
Лицом к лицу :
ANSI B16.10, DIN3202-K1, BS5155, MSS SP-67
Сверлить фланца :
DIN2501 (DIN2534), ISO2084
Тест давления :
API 598
Тип структуры :
Двойная эксцентричная клапан-бабочка вафли
Тело :
、 CF8M WCB SS304
Упаковка :
Гибкий графит, пластмасса фтора
Описание

SS316L 1" 150LB служило фланцем тип клапан-бабочка вафли нержавеющей стали



Клапан-бабочка клапан движения квартал-поворота роторный, который использован для того чтобы остановить, отрегулировать, и начинает подачу. Клапан-бабочки быстрый открытый тип. Вращение 90° ручки может совершенно закрыть или раскрыть клапан. Нормально, они использованы в системах где положительное выключение необходимо. В настоящей статье, вы выучите о следовать типах клапана.

  • Тип вафли
  • Тип стиля волочения
  • Служить фланцем тип
  • Батт сварил типы концов
  • Нул смещений
  • Двойное смещение
  • Тройное смещение

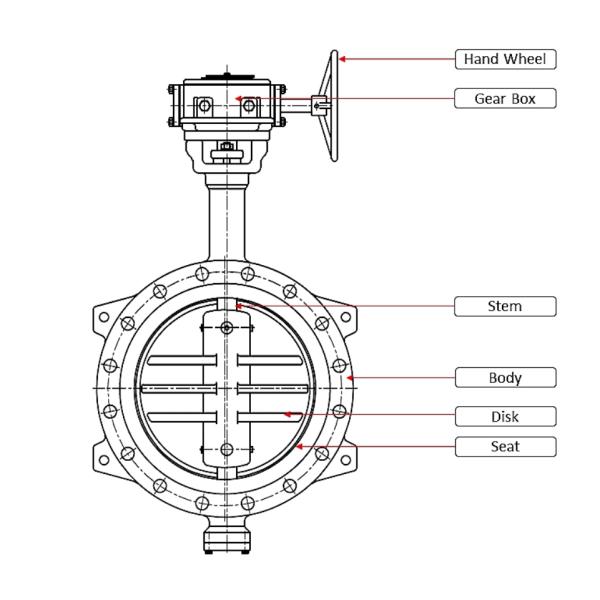

Большие клапан-бабочки обычно оборудованы с типом приводом коробки передач, где маховичок соединен со стержнем через коробку передач. Это уменьшит силу но в то же время уменьшит скорость деятельности. Этот тип клапана должен быть установлен в открытую вакансию. Если клапан закрыт во время установки, то резиновое место заклинит против диска клапана и сделает его трудным раскрыть.



Fingure: B5000F
Размер: 2" - 36"
Проектно-конструкторский стандарт: API 609-83
Лицом к лицу: ANSI B16.10
Сверлить фланца: ANSI B16.5
Применение
характеристика является следующим: должный для использования 3 эксцентричной конфигурации, герметичная возможность надежного,
что не обеспечивают место запечатывания касания диска никогда когда они начинают, разрешите проблему
герметичная тягота места неравно, увеличивает срок службы, и обеспечивает надежное герметичное
возможность преимущества с высокотемпературные устойчивым, пригодный для носки, antisepsis etc.



Спецификация
Тип Structre: двойное служить фланцем eccenticity 3
Проектно-конструкторский стандарт: API609-83
размер соединения фланца: ANSI B 16,5
Сверлить фланца: ISO5211.
Длина структуры: ANSI B 16.10-1992
Тест давления: API 598-82

Материалы

　　　
Тело WCB, CF8M
Dise WCB, CF8M
Стержень 416 Cr13Cr18Ni9Ti
Кольцо уплотнения 316, пластмасса фтора
Упаковка Графит Flesxible, пластмасса фтора

Размеры

Серия API 150LB
DN L H H2 D D1 D2 M n-φd1
50 108 110 345 152 120,5 92 M18 4-19
80 114 125 380 190 152,5 127 M18 4-19
100 127 145 415 229 190,5 157 M18 8-19
125 140 165 455 254 216 186 M20 8-22
150 140 175 545 279 241,5 216 M20 8-22
200 150 210 645 343 298,5 270 M20 8-22
250 160 250 695 406 362 324 M24 12-25
300 178 285 830 483 432 381 M24 12-25
350 190 320 900 533 476 413 M27 16-29
400 216 355 980 597 540 470 M27 16-29
450 222 380 1030 635 578 533 M30 16-32
500 229 415 1110 699 635 584 M30 20-32
600 267 475 1305 813 749,5 692 M33 20-35
750 292 580 1525 985 914 857 M33 28-35
800 318 630 1585 1060 978 914 M39 28-41
900 330 680 1765 1168 1085 1022 M39 32-41



Серия API 300LB
DN L H H2 D D1 D2 M n-φd1
50 108 110 345 165 127 92 M18 8-19
80 114 125 380 210 168 127 M20 8-22
100 127 145 415 254 200 157 M20 8-22
125 140 165 455 279 235 186 M20 8-22
150 140 175 545 318 270 216 M20 12-22
200 150 210 645 381 330 270 M24 12-26
250 160 250 695 445 387 324 M27 16-29
300 178 285 830 521 451 381 M30 16-32
350 190 320 900 584 514 413 M30 20-32
400 216 355 980 648 571 470 M33 20-35
450 222 380 1030 711 628 533 M33 24-35
500 229 415 1110 775 686 584 M33 24-35
600 267 475 1305 914 813 692 M39 24-41
750 292 580 1525 1092 997 857 M45 28-49
900 330 680 1765 1270 1168 1022 M50 32-53





Типы клапан-бабочек основанных на конструкции тела



Оснуйте на типе концов клапан-бабочек тела доступный в следовать типах.

  • Оба служить фланцем конца

  • Тип концы вафли

  • Тип концы волочения

  • Батт сварил типы концы

Тип воды



Тело вафли помещено между фланцами трубы, и болты с буртиком окружают тело клапана.

Тип клапан-бабочка вафли легок к установленный но его нельзя использовать как клапан изоляции.



Стиль волочения



Тело волочения имеет выступая волочения в периферии тела которое снабжает проход отверстия для болтов которые соответствуют тем во фланцах.



Служить фланцем тип



В этом типы, тело служили фланцем эта спичка с размером фланца трубы.



Батт сварил типы концов



Этот типы концов использованы в высоконапорных обслуживаниях и оно сразу сварило к трубе.
