316SS ″ DI 12 ″ DI 8 литого железа клапан-бабочки стержня диска DN100
316SS ″ DI 12 ″ DI 8 литого железа клапан-бабочки стержня диска DN100
316SS ″ DI 12 ″ DI 8 литого железа клапан-бабочки стержня диска DN100
316SS ″ DI 12 ″ DI 8 литого железа клапан-бабочки стержня диска DN100
Спецификации
Номер модели :
SS304
Место происхождения :
Китай
Количество минимального заказа :
10pcs
Условия оплаты :
Д/А, Д/П, Т/Т, западное соединение, МонейГрам
Способность поставки :
300000пкс
Срок поставки :
7-10дайс
Упаковывая детали :
Упакованный в случаях переклейки деревянных
Размер :
ДН100
Дизайн :
Вафля
Лицом к лицу :
ANSI B16.10, DIN3202-K1, BS5155, MSS SP-67
Сверлить фланца :
DIN2501 (DIN2534), ISO2084
Температура :
максимальная температура 130°C
Тип структуры :
Усаженная клапан-бабочка
Диск :
316
Упаковка :
Гибкий графит, пластмасса фтора
Описание

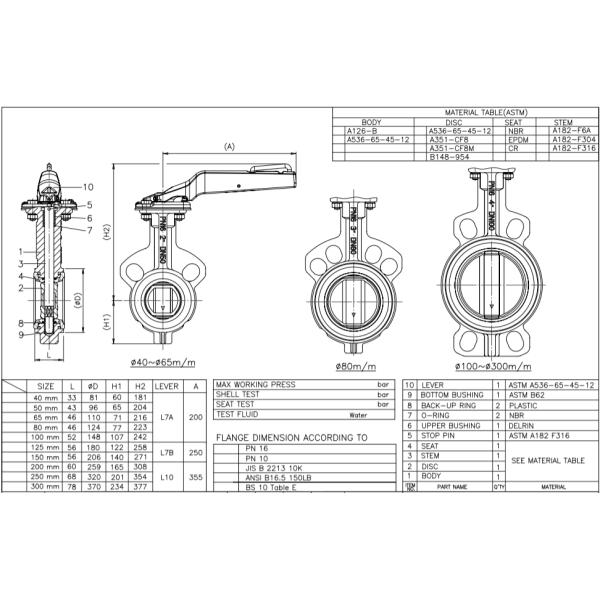

Тело литого железа дизайна вафли (″ DI 8 - ″ 12), 316SS диск, стержень 316SS усадило клапан-бабочку



Общецелевая, жизнерадостная усаженная клапан-бабочка, дизайн вафли, тело литого железа (″ DI 8 - ″ 12),

диск 316ss, стержень 316ss, EPT, NBR или Viton усаживают, плита зазубрины 10 положений & рычаг-расклассифицировали бар 16.

Определяет размер 1 ″ → 12 ½» (DN40) (DN300)

* варианты: Различные места включая неопрен, EPDM, кремний, hypalon. 304 или стержень 410ss,

алюминиевая бронза или диск DI нейлона покрытый, дуктильное тело утюга, поднутренный диск, оператор шестерни, покрытие нейлона 11.


Paiting эпоксидной смолы соответствующий для применений питьевой воды.



Клапан-бабочки вафли получают широкое применение, спасибо там множественные функции регулировки и включеный-выключеные клапаны. Спасибо набивка EPDM и к покрытию эпоксидной смолы, клапан-бабочки вафли можно установить в заводы питьевой воды, но их можно также приложить для нечистот или brackish воды с диском inox (fig.1401) и тела не в контакте с жидкостью. Клапан-бабочки вафли изготовлены как центральный тип диск, они могут стоять оба направления жидкости и не требующий ухода. С рукавом EPDM, они могут стоять максимальная температура 130°C. Клапан-бабочек вафли можно установить между сваривая EN PN 10-16 фланцов шеи и ANSI #150, без любой потребности дополнительных набивок фланца. Такие клапаны можно установить в любое положение. Клапан-бабочки вафли приходят с рычагом (стандартным исполнением); уменьшающ шестерню, пневматический оператора с одиночным или двойным влиянием, электрическим силовым приводом по запросу.



Клапан-бабочка клапан движения квартал-поворота роторный, который использован для того чтобы остановить, отрегулировать, и начинает подачу. Клапан-бабочки быстрый открытый тип. Вращение 90° ручки может совершенно закрыть или раскрыть клапан. Нормально, они использованы в системах где положительное выключение необходимо. В настоящей статье, вы выучите о следовать типах клапана.

  • Тип вафли
  • Тип стиля волочения
  • Служить фланцем тип
  • Батт сварил типы концов
  • Нул смещений
  • Двойное смещение
  • Тройное смещение

Большие клапан-бабочки обычно оборудованы с типом приводом коробки передач, где маховичок соединен со стержнем через коробку передач. Это уменьшит силу но в то же время уменьшит скорость деятельности. Этот тип клапана должен быть установлен в открытую вакансию. Если клапан закрыт во время установки, то резиновое место заклинит против диска клапана и сделает его трудным раскрыть.



Fingure: B5000F
Размер: 2" - 36"
Проектно-конструкторский стандарт: API 609-83
Лицом к лицу: ANSI B16.10
Сверлить фланца: ANSI B16.5
Применение
характеристика является следующим: должный для использования 3 эксцентричной конфигурации, герметичная возможность надежного,
что не обеспечивают место запечатывания касания диска никогда когда они начинают, разрешите проблему
герметичная тягота места неравно, увеличивает срок службы, и обеспечивает надежное герметичное
возможность преимущества с высокотемпературные устойчивым, пригодный для носки, antisepsis etc.



Спецификация
Тип Structre: двойное служить фланцем eccenticity 3
Проектно-конструкторский стандарт: API609-83
размер соединения фланца: ANSI B 16,5
Сверлить фланца: ISO5211.
Длина структуры: ANSI B 16.10-1992
Тест давления: API 598-82

Материалы

　　　
Тело WCB, CF8M
Dise WCB, CF8M
Стержень 416 Cr13Cr18Ni9Ti
Кольцо уплотнения 316, пластмасса фтора
Упаковка Графит Flesxible, пластмасса фтора

Размеры

Серия API 150LB
DN L H H2 D D1 D2 M n-φd1
50 108 110 345 152 120,5 92 M18 4-19
80 114 125 380 190 152,5 127 M18 4-19
100 127 145 415 229 190,5 157 M18 8-19
125 140 165 455 254 216 186 M20 8-22
150 140 175 545 279 241,5 216 M20 8-22
200 150 210 645 343 298,5 270 M20 8-22
250 160 250 695 406 362 324 M24 12-25
300 178 285 830 483 432 381 M24 12-25
350 190 320 900 533 476 413 M27 16-29
400 216 355 980 597 540 470 M27 16-29
450 222 380 1030 635 578 533 M30 16-32
500 229 415 1110 699 635 584 M30 20-32
600 267 475 1305 813 749,5 692 M33 20-35
750 292 580 1525 985 914 857 M33 28-35
800 318 630 1585 1060 978 914 M39 28-41
900 330 680 1765 1168 1085 1022 M39 32-41



Серия API 300LB
DN L H H2 D D1 D2 M n-φd1
50 108 110 345 165 127 92 M18 8-19
80 114 125 380 210 168 127 M20 8-22
100 127 145 415 254 200 157 M20 8-22
125 140 165 455 279 235 186 M20 8-22
150 140 175 545 318 270 216 M20 12-22
200 150 210 645 381 330 270 M24 12-26
250 160 250 695 445 387 324 M27 16-29
300 178 285 830 521 451 381 M30 16-32
350 190 320 900 584 514 413 M30 20-32
400 216 355 980 648 571 470 M33 20-35
450 222 380 1030 711 628 533 M33 24-35
500 229 415 1110 775 686 584 M33 24-35
600 267 475 1305 914 813 692 M39 24-41
750 292 580 1525 1092 997 857 M45 28-49
900 330 680 1765 1270 1168 1022 M50 32-53





Типы клапан-бабочек основанных на конструкции тела



Оснуйте на типе концов клапан-бабочек тела доступный в следовать типах.

  • Оба служить фланцем конца

  • Тип концы вафли

  • Тип концы волочения

  • Батт сварил типы концы

Тип воды



Тело вафли помещено между фланцами трубы, и болты с буртиком окружают тело клапана. Тип бабочка вафли

клапан легок к установленный но его нельзя использовать как клапан изоляции.



Типы места



Клапан-бабочки могут быть усаженным металл-к-металлом, мягко усаженный, или с полностью выровнянными телом и диском. Первое изображение a

усаженное мягкое полно выровняло тело и тарельчатый клапан. Во-вторых, мягкое место с диском металла и треть металл к типу клапану места металла.
