Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Настройка из углеродистой стали для теплообменника
Спецификации
Номер модели :
Водораспределительная стенка углерода стальная
Место происхождения :
КНР
Минимальное количество заказа :
1pc
Условия оплаты :
L/C,T/T
Время доставки :
7 дней
Подробная информация об упаковке :
Курсируйте деревянные случай/паллет
Наименование продукта :
Водораспределительная стенка углерода стальная
Стандартный :
ASTM, ASME, DIN, EN
Материал :
Нержавеющая сталь, сталь углерода, легированная сталь, сплав никеля
Форма :
По просьбе клиента
Размер :
По просьбе клиента
Основной процесс :
бурение
Применение :
теплообменный аппарат, боилер, сосуд под давлением, паровая турбина, большое центральное кондиционир
Высокий свет :
Карбоновая стальная баффлевая пластина, кованая опорная пластина для теплообменника
Описание

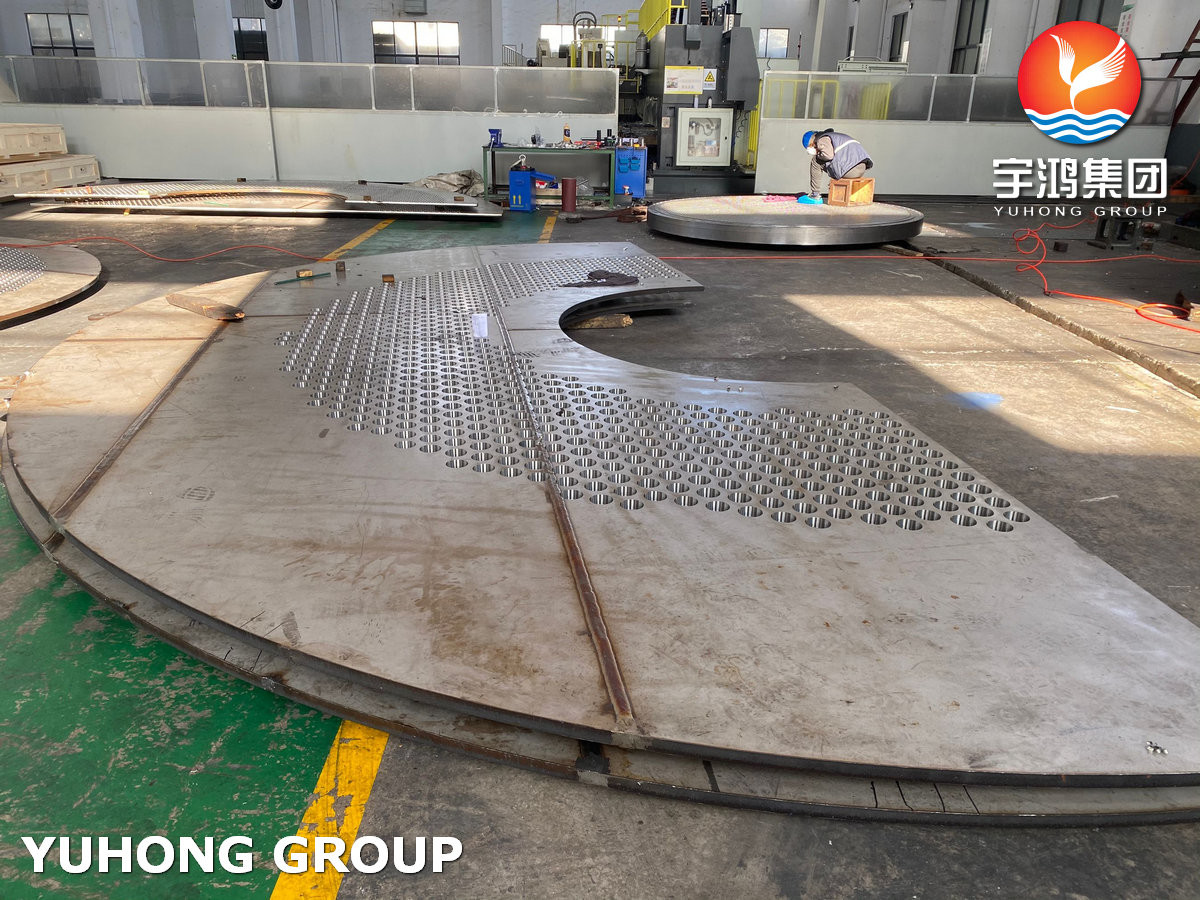

Углеродистая баффлевая опорная плита для теплообменника

Баффлевые пластины служат препятствием внутри теплообменника, заставляя жидкость менять направление и создавать турбулентность.Эта турбулентность повышает эффективность теплопередачи, способствуя лучшему смешиванию и уменьшая образование стагнационных зонПроектирование и расположение баффоров играют решающую роль в оптимизации пути потока и максимизации теплопередачи.Плиты обычно тонкие и требуют точных отверстий, чтобы позволить проход труб и облегчить поток жидкости. Сверление на стеках обычно используется, когда для более толстых или более сложных устройств баффеля используются несколько баффлевых плит.и необходимые отверстия просверливаются одновременно, чтобы обеспечить выравнивание и консистенцию между пластинами.

Материалы баффловой пластины

Тип материалов Технические требования
* согласно
Нержавеющая сталь двойной формы ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Нержавеющая сталь ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Углеродистая сталь ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Сплавленная сталь ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Нежелтые
Титан ASTM/ASME SB381, Gr.1Гр.2Гр.5Гр.7Гр.12Гр.16
Медь Никель ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
Медь, Ал-медь ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Никельные сплавы ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825
UNS 6600, UNS 6601, UNS 6625
Сплав 20 ASTM/ASME SB472 UNS 8020
Гастеллой ASTM/ASME SB564, UNS10276 (C 276)
Пластированные материалы ASTM/ASME SB898, SB263, SB264 или более близкий
взрывоопасная облицовка, изготовление материалов 2 в 1 или 3 в 1.
Титан - сталь, никель - сталь, титан - медь,
Нержавеющая сталь - углеродистая сталь, сплавы - сталь и т.д.

Роль баффлевой пластины в теплообменнике может быть обобщена следующим образом:

1Улучшение теплопередачи: Баффлевые пластины увеличивают длину потока на стороне оболочки теплообменника, что позволяет увеличить скорость потока между трубками.Это приводит к большей турбулентности и улучшению эффективности теплопередачиТурбулентный поток помогает разорвать граничный слой возле поверхности трубы, облегчая лучший теплообмен между жидкостями.

2. Поддержка теплообменных труб: в горизонтальных теплообменниках баффлы обеспечивают поддержку теплообменных труб. Они помогают противодействовать сжатию труб,Особенно если они длинные.Увеличивая количество баффлов и уменьшая расстояние между ними, в пределах допустимого предела падения давления,Плиты с защитой помогают поддерживать механическую целостность труб и предотвращать чрезмерные вибрации, вызванные потоком жидкости.

3- облегчение установки труб: баффлы также играют роль в упрощении процесса установки теплообменных труб. они обеспечивают структурную стабильность и служат руководством для размещения труб,обеспечение надлежащего выравнивания внутри теплообменникаЭто делает сборку и обслуживание теплообменника более удобным и эффективным.

Какой эффект от баффлевой пластины?

  1. Увеличьте скорость потока жидкости в стороне оболочки.
  2. Увеличьте интенсивность турбулентности.

  3. Улучшить эффективность теплопередачи.

  4. Поддержите теплообменную трубку.

Применение

котлы
водоемы
гидравлические резервуары
сосуды под давлением
сжигатели древесины
паровые турбины
большие центральные кондиционеры

Настройка из углеродистой стали для теплообменника
