Спецификации
Номер модели :
ASME SA516 Gr.70 Углеродистая стальная баффлевая пластина
Место происхождения :
Китай
Минимальное количество заказов :
1pc
Условия оплаты :
L/C,T/T
Время доставки :
7 дней
Подробная информация об упаковке :
Курсируйте деревянные случай/паллет
Наименование продукта :
Бафф / Поддерживающая пластина
Стандартный :
ASTM A516, ASME SA516
Материал :
Уровень 70, 70N
Форма :
По просьбе клиента
Размер :
По просьбе клиента
Высокий свет :
Баффлы из углеродистой стали 70 класса, ASME SA516 Gr.70 Стальная опорная плита
Описание

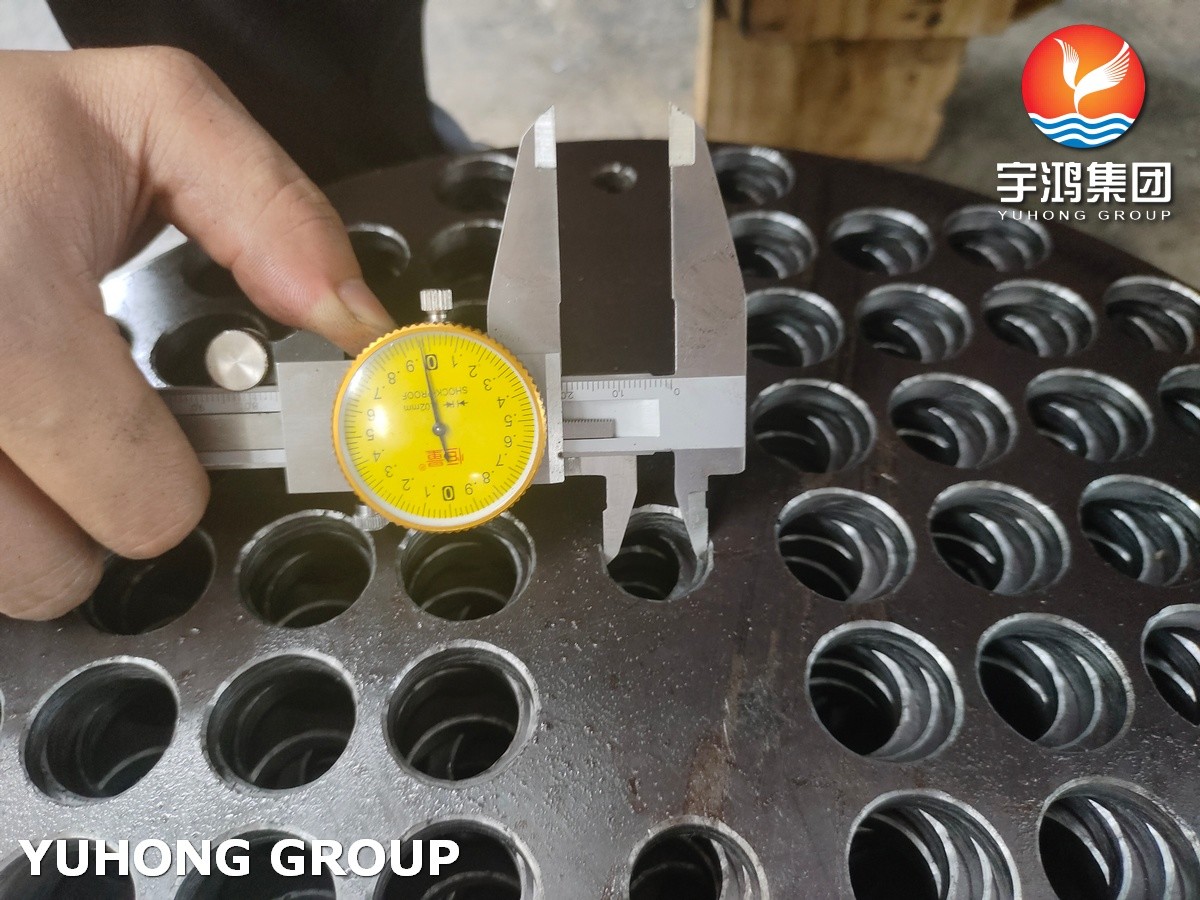

ASME SA516 GR.70 Углеродистая стальная баффлевая опорная плита для сосудов под давлением





ASME SA516 Gr. 70 - это высококачественная пластина из углеродистой стали, обычно используемая в изготовлении сосудов под давлением и компонентов промышленных котлов.включая хорошую прочность на растяжение и жесткость, этот материал особенно подходит для применения в средах, требующих устойчивости к колебаниям давления и температуры.Эти плиты предназначены для обеспечения структурной поддержки и для управления потоком жидкостиИх способность выдерживать стресс и усталость делает их популярным выбором в таких отраслях промышленности, как нефть и газ, химическая обработка и производство электроэнергии.





Эквивалентный класс ASME SA516 70

Британский стандарт Европейская норма ASTM/ASME DIN
BS1501-224-490A/B EN10028 P355GH A/SA516 ️ класс 70 –





Химические требования к пластинке ASME SA516 класса 70

Элемент Состав в %
  Степень 55
[Степень 380]		 Уровень 60
[класс 415]		 Уровень 65
[Степень 450]		 70 класс
[класс 485]
Углерод, максимум a,b:
12,5 мм и менее 0.18 0.21 0.24 0.27
Свыше 2,5 до 2 мм, в т.ч. 0.20 0.23 0.26 0.28
Свыше 50 до 100 мм, в том числе 0.22 0.28 0.25 0.30
Свыше 4 до 8 дюймов [100 до 200 мм], в том числе 0.24 0.27 0.29 0.31
Более 200 мм. 0.26 0.27 0.29 0.31
Манганец, b:
12,5 мм и менее
Тепловой анализ 0.60-0.90 00,60 ≈ 0,90 с 0.85 ¢1.20 0.85 ¢1.20
Анализ продукции 0.55 ‰0.98 00,55 ‰ 0,98 с 0.79 ¢1.30 0.79 ¢1.30
Больше полудюйма.
Тепловой анализ 0.60 ¢1.20 0.85 ¢1.20 0.85 ¢1.20 0.85 ¢1.20
Анализ продукции 0.55 ¢1.30 0.79 ¢1.30 0.79 ¢1.30 0.79 ¢1.30
Фосфор, максимум a 0.25 0.25 0.25 0.25
Сера, максимум a 0.25 0.25 0.25 0.25
Кремний
Тепловой анализ 0.15 ‰0.40 0.15 ‰0.40 0.15 ‰0.40 0.15 ‰0.40
Анализ продукции 0.13 ‰0.45 0.13 ‰0.45 0.13 ‰0.45 0.13 ‰0.45
a Применяется как для тепловых, так и для продуктовых анализов.
b За каждое уменьшение на 0,01 процентного пункта ниже установленного максимального значения для углерода допускается увеличение на 0,06 процентного пункта выше установленного максимального значения для марганца, но не более 1.50% при тепловом анализе и 1,60 % при продуктовом анализе.
c Пластины класса 60 толщиной 12,5 мм и менее могут содержать 0,85-1,20% марганца при тепловом анализе и 0,79-1,30% марганца при продуктовом анализе.



Требования к прочности пластинки ASME SA516 класса 70

АСТМ A516 Степень 55
[380]		 Уровень 60
[415]		 Уровень 65
[450]		 70 класс
[485]
Прочность на тягу, ksi [MPa] 55 ¢75 [380 ¢515] 60?? 80 [415?? 550] 65 ‰ 85 [450 ‰ 585] 70 ‰ 90 [485 ‰ 620]
Прочность нагрузки, min,a ksi [MPa] 30 [205] 32 [220] 35 [240] 38 [260]
Удлинение в 8 дюймов [200 мм], мин, % b 23 21 19 17
Удлинение в 50 мм, мин, % b 27 25 23 21
a Определяется либо методом смещения на 0,2%, либо методом расширения на 0,5%.
b См. спецификацию A20/A20M для регулирования удлинения.





Преимущества ASME SA516 Gr. 70:

  • Снижение затрат: более доступные для крупных проектов.
  • Легкость изготовления: Отличная свариваемость и формальность.
  • Хорошие характеристики: адекватные механические свойства для различных применений.
  • Многофункциональность: подходит для ряда отраслей промышленности, где чрезвычайная коррозионная стойкость не является основной проблемой.





Другие материалы

Тип материалов Технические требования
* согласно
Нержавеющая сталь двойной формы ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61
Нержавеющая сталь ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347
Углеродистая сталь ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2
Сплавленная сталь ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3
Титан ASTM/ASME SB381, Gr.1Гр.2Гр.5Гр.7Гр.12Гр.16
Медь Никель ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30)
Медь, Ал-медь ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200
Никельные сплавы ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825
UNS 6600, UNS 6601, UNS 6625
Сплав 20 ASTM/ASME SB472 UNS 8020
Гастеллой ASTM/ASME SB564, UNS10276 (C 276)
Пластированные материалы ASTM/ASME SB898, SB263, SB264 или более близкий
взрывоопасная облицовка, изготовление материалов 2 в 1 или 3 в 1.
Титан - сталь, никель - сталь, титан - медь,
Нержавеющая сталь - углеродистая сталь, сплавы - сталь и т.д.




Применение

  1. Нагнетательные сосуды:

    • Используется как внутренний компонент для направления потока жидкости и улучшения смешивания, тем самым повышая эффективность сосуда.

  2. Котлы:

    • Используется в паровых котлах для поддержки поверхностей теплопередачи и управления циркуляцией воды.

  3. Теплообменники:

    • Функция - использование дисплеев в теплообменниках для повышения тепловой эффективности путем направления потока жидкости и предотвращения турбулентности.

  4. Химическая обработка:

    • Используется в реакторах и хранилищах для помощи в смешивании и реакции химических веществ при обеспечении структурной целостности.

  5. Нефтяная и газовая промышленность:

    • Применяется в сепараторах и резервуарах для облегчения отделения нефти, газа и воды, обеспечивая эффективную работу под высоким давлением.

  6. Электростанции:

    • Используется как на ископаемом топливе, так и на атомных электростанциях в качестве части систем охлаждения и систем восстановления тепла для обеспечения оптимальной производительности.

  7. Устройства для очистки воды:

    • Служат важнейшими компонентами в очистителях и резервуарах для осаждения, чтобы помочь улучшить качество воды путем эффективного управления потоком.

  8. Пищевая и напитковая промышленность:

    • В некоторых применениях могут потребоваться пластины SA516 Gr. 70 для структурной поддержки в специализированных процессах при условии применения надлежащего покрытия для устойчивости к коррозии.

  9. Фармацевтическая промышленность:

    • В некоторых случаях они используются в реакторах и сосудах, обеспечивая прочные и долговечные конструкции опоры.
