Батарея лития Li-иона 16S150A доски предохранения от BMS для контрольного оборудования

1. Функциональные особенности

Высоко-интегрированный аналог первоначальный                                                            Регулируемое предохранение от перегрузок по току

Изоляция цепи электропитания                                                        Имеет разнообразие спячку и режимы будить

Интегрированный серийный порт IC                                                                           Потребление низкой мощности

Высоковольтная точность (≤10mV)                                                             Сообщение RS485

Сильнотоковая точность (≤2%@FS)                                                         Установки регулируемого параметра

обнаружение температуры батареи 4-Way (≤2°C)                                         Данные освежают ≤ интервала (периода) 2 секунды

Функция оценки SOC                                                                        Функция индикации состояния СИД

Функция оценки SOH                                                                        Функция выравнивания обязанности

Функция предохранения от короткого замыкания                                                             Точность SOC (ряд или больше емкости ≤5% @ 50%)

2. Функциональная блок-схема

3. экологические требования

4. инструкции связи

4,1 сообщение RS232:

BMS может связывать с верхним компьютером компьютера через интерфейс RS232 для того чтобы контролировать различные данные по батареи на верхнем компьютерном терминале, включая напряжение тока батареи, течение, температуру, государство, SOC, SOH и данные по продукции батареи. Тариф порта дефолта 9600bps.

4,2 сообщение RS485:

С двойным интерфейсом RS485, вы можете осмотреть информацию ПАКЕТА, и тариф порта дефолта 9 600 bps. Если вам нужно связывать с контрольным оборудованием через RS485, то контрольное оборудование хозяин, и списки избирателей данные согласно адресу, устанавливая ряд адреса от 1 до 15.

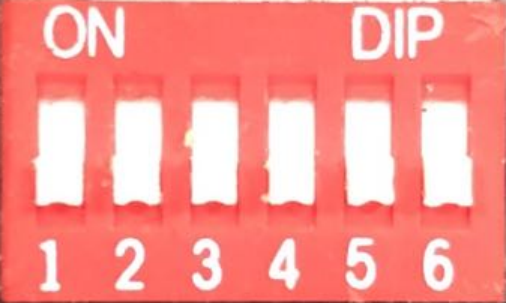

4,3 установка переключателя шкалы кода:

Когда ПАКЕТ использован параллельно, различный ПАКЕТ может быть различен путем устанавливать переключатель шкалы на BMS, и определение переключателя шкалы BMS ссылается на следующую таблицу.

5. Меры предосторожности для пользы:

1) Соединяя руководство батареи, примечание не с misconnect или обратный соединяются. Если неправильное руководство соединено, то оно может причинить повреждение к этой монтажной плате, которая должна быть испытана повторно снова перед использованием.

2) Когда собрание, защитная плита быть осторожным непосредственный контакт поверхность клетки для избежания повреждения к клетке. Обеспечьте собрание.

3) В процессе пользы, внимание оплаты к голове руководства, паяя утюг, припой и другие компоненты не касаются компонентам на монтажной плате, в противном случае она может привести для того чтобы повредить к доске защиты.

4) процесс пользы должен обратить внимание противостатические, влагостойкие, водоустойчивые и другие измерения.

5) пожалуйста следовать параметерами конструкции и условиями пользы во время процесса пользы, и не превышает уместные значения в этой спецификации, в противном случае оно может привести для того чтобы повредить к плите защиты.

6) после совмещения блока батарей и панели защиты, если никакой выход напряжения тока или никакая обязанность в первый раз, то пожалуйста перепроверьте ли проводка правильна.
