Плита предохранения от системы управления батареи 16S65A-2000W, батарея щелочных аккумуляторов 1.5V

1. Функциональные особенности

Высоко-интегрированный аналог первоначальный                                                            Регулируемое предохранение от перегрузок по току

Изоляция цепи электропитания                                                        Имеет разнообразие спячку и режимы будить

Интегрированный серийный порт IC                                                                           Потребление низкой мощности

Высоковольтная точность (≤10mV)                                                             Сообщение RS485

Сильнотоковая точность (≤2%@FS)                                                         Установки регулируемого параметра

обнаружение температуры батареи 4-Way (≤2°C)                                         Данные освежают ≤ интервала (периода) 2 секунды

Функция оценки SOC                                                                        Функция индикации состояния СИД

Функция оценки SOH                                                                        Функция выравнивания обязанности

Функция предохранения от короткого замыкания                                                             Точность SOC (ряд или больше емкости ≤5% @ 50%)

2. Функциональная блок-схема

3. экологические требования

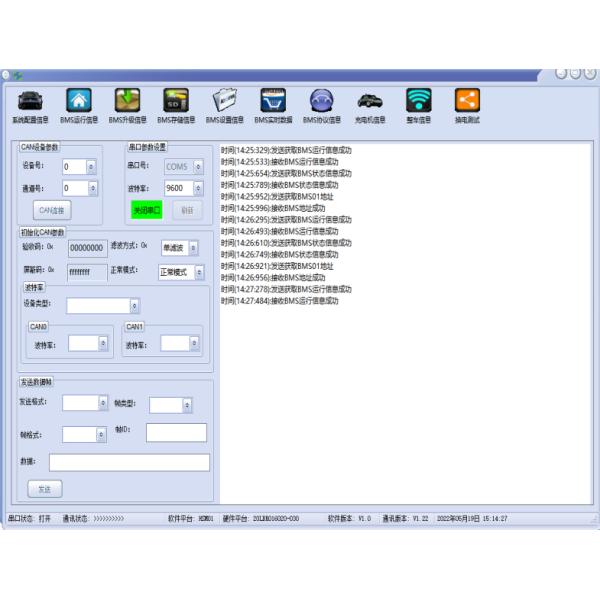

4. интерфейс параметра установки скорости передачи информации в бодах

5. Примечание для установки защитной плиты:

1) во первых соединить порт связи CN1 или CN3 согласно монтажной схеме доски защиты;
2) соединяет полный отрицательный электрод клетки с B- плиты защиты;
3) соединяет полный положительный электрод клетки с b + терминал плиты защиты;
4) соединяет клетку B0.B1.B2.B3.B4.B5.B6.B7.B8.B9.B10.B11.B12.B13.B14.B15.B16 с # плиты защиты 1/2 #;
5) отрицательный электрод нагрузки/заряжателя сразу соединен с отрицательным электродом плиты P- защиты;
6) положительный электрод нагрузки/заряжателя сразу соединен с положительным электродом p + плиты защиты;
7) поручая активация/активация связи;

6. Шаг извлекать защитную плиту:

1) извлекает порт связи CN1 или CN3;
2) извлекает линию соединения электрод p + нагрузки/заряжателя положительный на плите защиты;

3) извлекает кабель соединения анода P-нагрузки/заряжателя на доске защиты;
4) извлекает клетку B16.B15.B14.B13.B12.B11.B10.B9.B8.B7.B6.B5.B4.B3.B2.B1.B0 на защитной плите в последовательности;
5) извлекает полное положительное b + линия соединения клетки;
6) в конце концов, извлеките соединяясь линию полного недостатка B- клетки;

7. Меры предосторожности для пользы:

1) Соединяя руководство батареи, примечание не с misconnect или обратный соединяются. Если неправильное руководство соединено, то оно может причинить повреждение к этой монтажной плате, которая должна быть испытана повторно снова перед использованием.

2) Когда собрание, защитная плита быть осторожным непосредственный контакт поверхность клетки для избежания повреждения к клетке. Обеспечьте собрание.

3) В процессе пользы, внимание оплаты к голове руководства, паяя утюг, припой и другие компоненты не касаются компонентам на монтажной плате, в противном случае она может привести для того чтобы повредить к доске защиты.

4) процесс пользы должен обратить внимание противостатические, влагостойкие, водоустойчивые и другие измерения.

5) пожалуйста следовать параметерами конструкции и условиями пользы во время процесса пользы, и не превышает уместные значения в этой спецификации, в противном случае оно может привести для того чтобы повредить к плите защиты.

6) после совмещения блока батарей и панели защиты, если никакой выход напряжения тока или никакая обязанность в первый раз, то пожалуйста перепроверьте ли проводка правильна.
