Спецификации
Номер модели :
TKSFP25GCW20
Место происхождения :
Китай
Количество минимального заказа :
1 часть
Условия оплаты :
T/T, западное соединение, MoneyGram, PayPal, L/C
Срок поставки :
3-5 рабочих дней
Упаковывая детали :
коробка + spone + коробка волдыря
Способность поставки :
30000pcs/month
Скорость :
основание 25G
Дальность передачи :
20км
Длина волны :
1270~1370nm
Совместимый бренд переключателя :
CISCO/HP/Huawei/H3C/Juniper/ZTE/........
Ранг :
Товарный сорт/промышленная ранг
Тип волокна :
Singemode
Описание

модуль 1270~1370nm SFP приемопередатчика 25G SFP28 CWDM 20km Optica совместимый с можжевельником ZTE HP Huawei H3C CISCO







Оптически описание модуля Transceive

модуль приемопередатчика 25G SFP28 конструирован для того чтобы передать и получить оптически данные над стекловолокном одиночного режима на длина связи 10km/20km. Интерфейс модуля SFP28 LR электрический уступчив к электротехническим условиям SFI. Импеданс входного сигнала передатчика и выхода приемника 100 омов дифференциальн. Соединенные телевизионные строки с данными телетекста внутренне AC. Модуль обеспечивает дифференциальное прекращение и уменьшает дифференциал к преобразованию единого режима для качественного прекращения сигнала и низкого EMI. SFI типично приводится в действие сверх 200 mm улучшенного материала FR4 или до о 150mmof стандартного FR4 с одним соединителем.







Оптически характеристики продукта модуля Transceive

  • Поддержки 25GBASE (25Gb/s);
  • Битовая скорость 25,78 Gb/s майны;
  • Передача до 20km на SMF;
  • Лазер DFB и приемник PIN для 6 волн CWDM (1270nm-1370nm);
  • Высокоскоростной интерфейс I/O электрический (25GAUI);
  • Интерфейс I2C с интегрированным контролем цифров диагностическим;
  • Пакет SFP28 MSA с двухшпиндельным соединителем LC;
  • Одиночное электропитание +3.3V; Максимальный расход энергии 1,2 w;
  • Работая температура случая: См. для того чтобы приказать информацию.
  • Уступчивый к IEEE 802.3cc Draft3.0, SFF-8402 и SFF-8432;



Оптически применения модуля Transceive

  • 25GBase-CWDM



1. Абсолютный максимум оценок

Параметр Символ MIN. Типичный Максимальный.
Температура хранения TS -40 - +85
Подача напряжения VCC -0,5 - +4,0
Работая относительная влажность RH - - +85



2. Порекомендованные эксплуатационные режимы

Параметр Символ MIN. Типичный Максимальный. Блок
Работая температура случая TKSFP25GCW20 TC -5 - +70 °C
Работая температура случая TKSFP25GCW20I TC -40 - +85 °C
Напряжение тока электропитания VCC 3,13 3,3 3,47 V
Электропитание настоящее ICC - - 0,35
Максимальная диссипация силы PD - - 1,2 W
Битовая скорость майны BRLANE 24,3 25,78 26,5 Gb/s
Дальность передачи TD   - 20 km





3. Оптически характеристики

Передатчик
Параметр Символ MIN. Типичный Максимальный. Блок Примечания
Разбивочная длина волны λ0 1XX0-6 1XX0 1XX0+6 nm
Средняя сила старта PTX_LANE -3 - 2 dBm 1,2
Спектральная ширина (- 20dB) σ - - 1 dBm 3
Оптически амплитуда модуляции OMA -4 - 2,2 dBm 4
Сила старта в OMA минус TDP (минута) OMA_TDP -5 - - dBm
Разница в силе старта между майнами PTX_DELTA_LANE - - 3,6 dB
Сила средней выработки (лазер поворачивает) Pout- - - -30 dBm
Бортовой коэффициент подавления режима SMSR 30 - - dB
Коэффициент вымирания, 100GE ER 3,5 - - dB
Штраф передатчика и рассеивания (TDP) TDP - - 2,7 dB
Оптически допуск возвращенной потери ORLT - - 20 dB
Оптически маска глаза Уступчивый с проектом 3,0 IEEE 802.3cc
Приемник
Разбивочная длина волны λ0 1260   1380 nm
Чувствительность приемника (OMA)   - - -12,3 dBm 5
Чувствительность стресса (OMA)   - - -9,8 dBm 6
Перегрузка приемника PIN-OL 3 - - dBm
Отражение Ref - - -12 dB
ЛОС утверждает в майну LOSA -30 - - dBm
ЛОС Де-утверждает LOSD - - -17 dBm
Гистерезис ЛОС LOSH 0,5 - 4 dB

Примечания:

1. Безопасность лазера класса 1 согласно с FDA/CDRH и EN (IEC) 60825 регулировок.

2. Высокий режим ширины полосы частот. Безопасность лазера класса 1 согласно с FDA/CDRH и EN (IEC) 60825 регулировок.

3. спектральная ширина 20dB.

4. Соответствующая спецификация коэффициента вымирания для канала волокна. Позволяет более небольшому ER на более высокой средней мощности.

5. На BER 5E-5, KR4 FEC

6. В IEEE802.3cc





4. Электрические характеристики

Передатчик (входной сигнал модуля)
Параметр Символ MIN. Типичный Максимальный. Блок Примечания
Дифференциальная амплитуда ввода данных VIN, P-P 90 - 800 mVpp
Дифференциальное рассогласование прекращения   - - 5 %



Tx_Disable

 Нормальное функционирование VIL -0,3 - 0,8 V
Отключение лазера VIH 2,0 - VCC+0.3 V
Приемник (выход модуля)
Дифференциальная амплитуда вывода данных VOUT, P-P 185 - 425 mVpp
Дифференциальное рассогласование прекращения (1MHZ)   - - 5 %
Время подъема выхода/падения, 20%~80% TR 12 - - ps



Rx_LOS

 Нормальное функционирование VOL. - - 0,2 V
Потеряйте сигнал VOH VCC-0.2 - - V

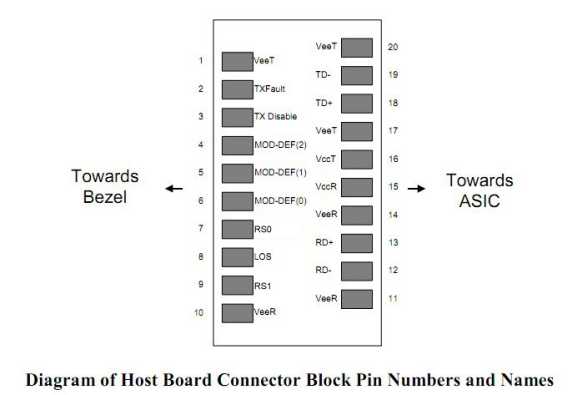

5. Описания Pin



модуль 1270nm 1370nm SFP приемопередатчика 25G SFP28 CWDM 20km для HP Huawei CISCO



Pin Символ Описание REF.
1 VEET Смолотый передатчик (общее с землей приемника) 7,1
2 TFAULT Недостаток передатчика. Не поддержанный.
3 TDIS Отключение передатчика. Выход лазера неработающий на высокой или открытом. 7,2
4 MOD_DEF (2) Телевизионная строка с данными телетекста определения 2. модуля для серийного ID. 7,3
5 MOD_DEF (1) Линия часов определения 1. модуля для серийного ID. 7,3
6 MOD_DEF (0) Определение 0 модуля. Заземленный внутри модуль. 7,3
7 RS0 Тариф Select0, выборочно контролирует приемник модуля SFP+. Когда высокий входной сигнал rate>4.25 GBd и когда низкий входной сигнал rate<4.25GBd
8 ЛОС Потеря индикации сигнала. Логика 0 показывает нормальное функционирование. 7,4
9 RS1 Тариф Select1, выборочно контролирует приемник модуля SFP+. Когда высокий входной сигнал rate>4.25 GBd и когда низкий входной сигнал rate<4.25GBd
10 ЛАВИРУЙТЕ Смолотый приемник (общее с землей передатчика) 7,1
11 ЛАВИРУЙТЕ Смолотый приемник (общее с землей передатчика) 7,1
12 RD Приемник перевернул ДАННЫЕ вне. AC соединил.
13 RD+ Приемник Не-перевернул ДАННЫЕ вне. AC соединил.
14 ЛАВИРУЙТЕ Смолотый приемник (общее с землей передатчика) 7,1
15 VCCR Электропитание приемника
16 VCCT Электропитание передатчика
17 VEET Смолотый передатчик (общее с землей приемника) 7,1
18 TD+ Передатчик Не-перевернул ДАННЫЕ внутри. AC соединил.
19 TD Передатчик перевернул ДАННЫЕ внутри. AC соединил.
20 VEET Смолотый передатчик (общее с землей приемника) 7,1



Примечания:

7,1 земля цепи внутренне изолирована от земли шасси.

7,2 инвалиды выхода лазера на TDIS >2.0V или открытом, позволенный на TDIS <0.8V.

7,3 быть вытягивано вверх с 4.7k - 10kohms на доске хозяина к напряжению тока между 2.0V и 3.6V. Линий тяг низкий уровень MOD_DEF (0) для указания модуля заткнута внутри.

7,4 ЛОС выход открытого сборника. Должна быть вытягивана вверх с 4.7k -10kohms на хозяине доска к напряжению тока между 2.0V и 3.6V. Логика 0 показывает нормальное функционирование; логика 1 показывает потерю сигнала.





6. ПОРОГ EEPROM & DDM

6,1 EEPROM

адрес 1010000X 2 проводов (A0h)



0~95

Серийный ID определенный SFP MSA (96 байт)

96~127

Поставщик Speific (32 байта)

128~255

Зарезервированный (128 байт)





6,2 ПОРОГ DDM

  Низкий сигнал тревоги Низкий уровень предупреждает Максимум предупреждает Высокий сигнал тревоги
Температура TKSFP25GCW20 -10℃ -5℃ 75℃ 80℃
Температура TKSFP25GCW20I -45℃ -40℃ 80℃ 85℃
Напряжение тока 3V 3.1V 3.5V 4V
Смещение Tx 10mA 20mA 80mA 100mA
Сила Tx -4dBm -3dBm 2.5dBm 3dBm
Сила Rx -14.4dBm -12.4dBm 2dBm 2.5dBm





Упорядочение информации

Номер детали.

Тариф данных

Лазер

 Тип волокна

Расстояние

 Оптически интерфейс

Temp

DDMI
TKSFP25GGLR 25.78Gbps CWDM DFB SMF 20KM LC -5~70 °C Y
TKSFP25GGLRI 25.78Gbps CWDM DFB SMF 20KM LC -40~85 °C Y

CWDM WAVE=1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm.
