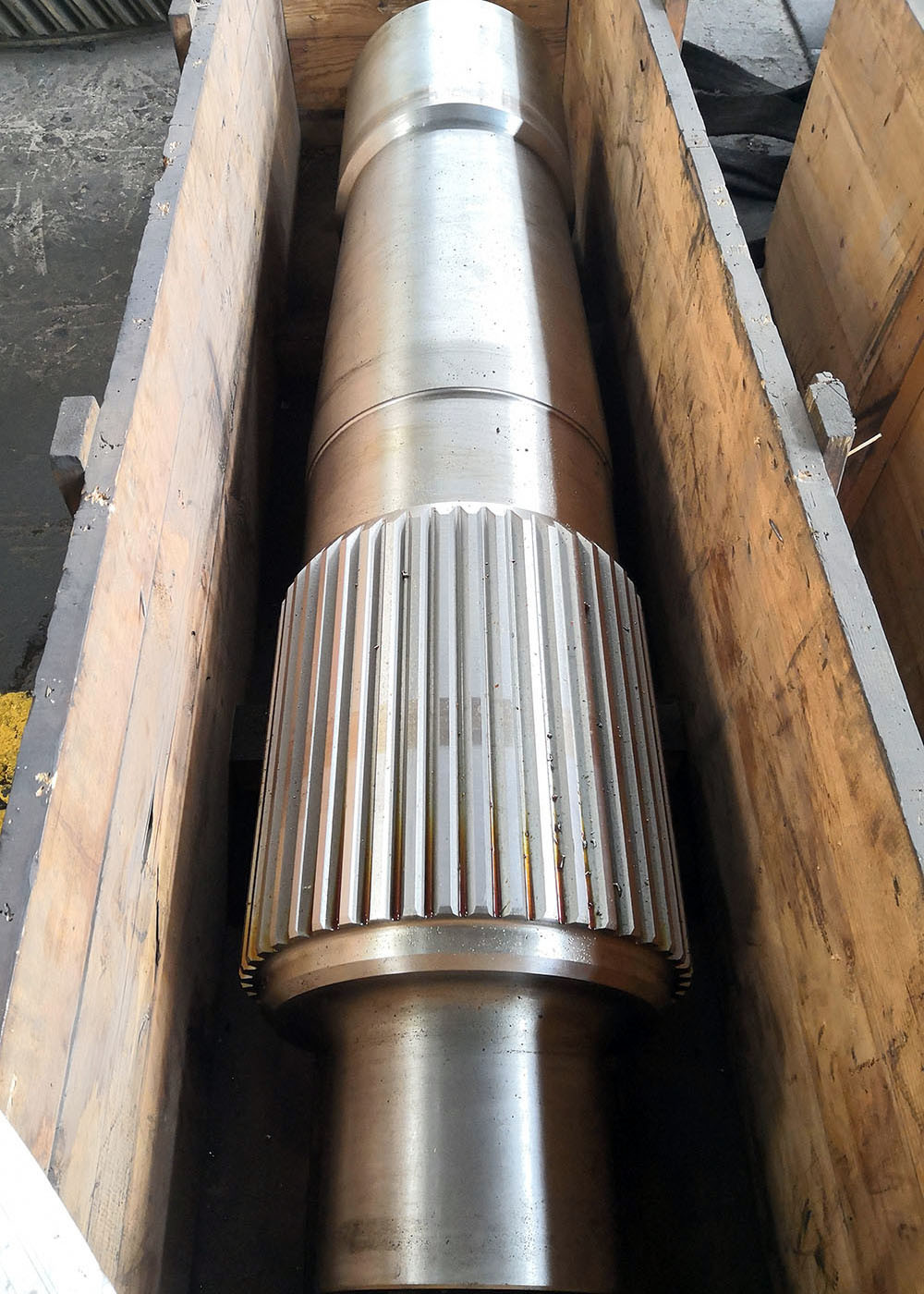

Сплайн главного привода Hobbing инволютный вал шестерни сплайна
Сплайн главного привода Hobbing инволютный вал шестерни сплайна
Спецификации
Номер модели :
SS220082305
Место происхождения :
Китай
Количество минимального заказа :
5 частей
Условия оплаты :
L/C, T/T, Western Union, D/P
Способность поставки :
1000 частей/месяц
Срок поставки :
55 дней
Упаковывая детали :
Клеть переклейки
Материал :
42crmo
Производство :
Сплин-хоббинг
Твердость :
28-300 HB
Ширина сплина :
18
Диаметр наконечника :
450
Небольшой диаметр :
427
Описание

Нарезание шлицевых валов на зубофрезерном станке для шлицевых валов для горнодобывающей промышленности

1) Типы шлицевых валов

Шлицевые валы доступны в широком разнообразии конструкций, в зависимости от формы, пространства и размера.

канавок и шпонок на валу и сопрягаемых компонентах.

a) Шлицевой вал с параллельной шпонкой

Конструкции шлицевых валов с параллельной шпонкой имеют квадратные шпонки и канавки с профилями, которые проходят

параллельно оси вала. Эта конструкция идеально подходит для приложений с несущей нагрузкой, требующих плавного движения.

b) Шлицевой вал с зацеплением

Этот тип шлицевого вала уменьшает напряжение на валу за счет использования конических шпонок и выступов.

Шлицы с зацеплением обычно используются в высокоскоростных и высоконагруженных приложениях для лучшего крутящего момента и

снижения вероятности проскальзывания или несоосности.

Сплайн главного привода Hobbing инволютный вал шестерни сплайна

Продукты Прямоугольные шлицевые валы
Изготовлено на заказ √
Тип профиля зубчатого колеса Шлиц
Производство зубьев зубчатых колес Фрезерование шлицев / Шлифование шлицев
Шлифование зубьев зубчатых колес √
Модуль (M) На заказ
Количество зубьев (Z) На заказ
Угол давления (α) 30°
Угол наклона (β) На заказ
Класс точности зубьев ISO 6-7 класс
Термическая обработка Цементация
Твердость поверхности 58-62 HRC


СРАВНЕНИЕ МАРКИ СТАЛИ
КИТАЙ/GB ISO ГОСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40Х 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38ХМ 4140 SCM440 42CrMo4
20CrMnTi 　 18ХГТ 　 SMK22 　
20Cr2Ni4 　 20Х2Н4А 　 　 　
20CrNiMo 20CrNiMo2 20ХНМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40ХН2МА/
40ХНМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20Х2МА 4320 SNCM420 　
