40Cr стандартные тяжеловесные конвейерные роликовые цепи
40Cr стандартные тяжеловесные конвейерные роликовые цепи
40Cr стандартные тяжеловесные конвейерные роликовые цепи
40Cr стандартные тяжеловесные конвейерные роликовые цепи
Спецификации
Номер модели :
Серия m
Место происхождения :
КИТАЙ
Количество минимального заказа :
50 метров
Условия оплаты :
L/C, T/T, D/P, CAD
Способность поставки :
10000 метров в месяц
Срок поставки :
45 дней работы
Упаковывая детали :
Цепь транспортера серии A.M. + поли сумка + индивидуальная коробка + деревянное caset
Наименование продукта :
Двойная конвейерная цепь серии M с фланцевой роликой F
Материал Pin :
40Cr
Тип :
Цепь транспортера
Структура :
Роликовая цепь
Цвет :
ЧЕРНЫЙ СЕРЫЙ ЦВЕТ
Стандартный или нестандартный :
Стандартный
OEM ИЛИ НЕ :
Смог размер OEM
Материал цепной плиты :
45#
Тип ролика :
Тип фланцевых роликов, большой ролик, маленький ролик
материал цепного ролика :
40Cr
Описание

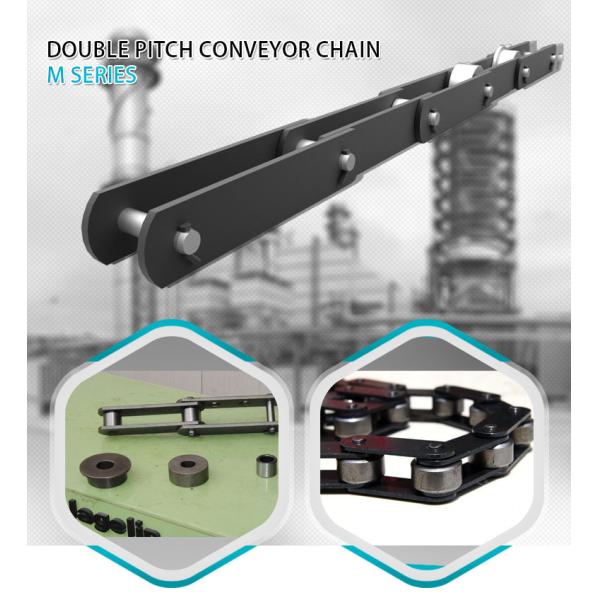

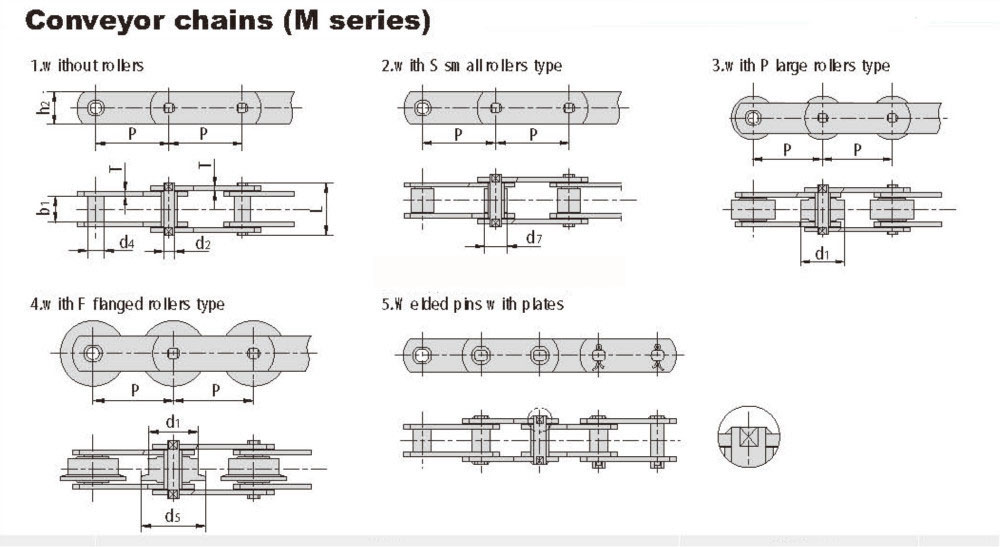

Конвейерная роликовая цепь серии М (3 типа роликовых)


Серия M хорошая цена высокопрочная цепь конвейерных роликов из легированной стали (3 типа роликов)



Модель Конвейерные цепи серии M
Цвет Нейтральный, синий, черный, золотой
Оттиск логотипа Троги или по запросу
Стандартный ISO/ANSI/DIN/JIS
Цена Прямая конкурентная цена на заводе
Качество Лучшее сырье и оборудование, квалифицированные рабочие для роликовых цепей
Служба Глубокая гарантия послепродажного обслуживания
Основной рынок СНГ,Северная Америка,Южная Америка, Европа,Азия и внутренний рынок
OEM Поддерживается



Спецификация



40Cr стандартные тяжеловесные конвейерные роликовые цепи







40Cr стандартные тяжеловесные конвейерные роликовые цепи

DIN цепочка No.

Стрелка

Размер ролика





Диаметр куста

П

d1 максимум

d7 максимум

d5 максимум

d4max

мм

M20

40

50

63

80

100

125

160

25

12.5

30

9

M28

50

63

80

100

125

160

200

30

15

36

10

М40

63

80

100

125

160

200

250

36

18

42

12.5

M56

63

80

100

125

160

200

250

42

21

50

15

M80

80

100

125

160

200

250

315

50

25

60

18

М112

80

100

125

160

200

250

315

60

30

70

21

M160

100

125

160

200

250

315

400

70

36

85

25

M224

125

160

200

250

315

400

500

85

42

100

30

М315

160

200

250

315

400

500

630

100

50

120

36

M450

200

250

315

400

500

630

800

120

60

140

42

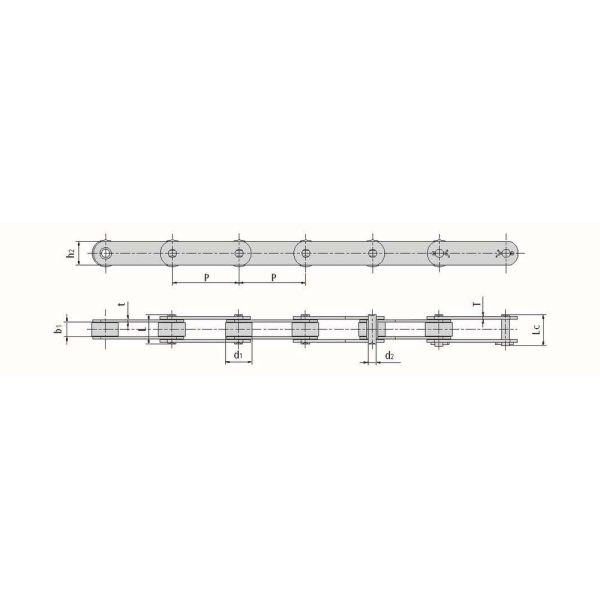

Цепь No. Ширина между внутренними пластинами Диаметр булавки Длина булавки Глубина плит Толщина плиты Высочайшая прочность на растяжение Средняя прочность на растяжение
b1 мин d2 максимум L максимум h2 максимум Tmax Qmin Q0
мм kN/bf КН
M20 16 6 35 18 2.5 20/4545 25
M28 18 7 40 20 3 28/6364 35
М40 20 8.5 45 25 3.5 40/9091 50
M56 24 10 52 30 4 56/12727 70
M80 28 12 62 35 5 80/18182 100
М112 32 15 73 40 6 112/25454 140
M160 37 18 85 50 7 160/36364 200
M224 43 21 98 40 8 224/50909 280
М315 48 25 112 70 10 315/71591 393.7
M450 56 30 135 80 12 450/102272 562.5







ISO цепочка No. Стрелка Размер ролика     Диаметр куста
П d1 максимум d7 максимум d5 максимум d4max
мм
M20 *40 50 63 80 100 125 160   25 12.5 30 9
M28 *50 63 80 100 125 160 200   30 15 36 10
М40 63 80 100 125 160 200 250   36 18 42 12.5
M56 *63 80 100 125 160 200 250   42 21 50 15
M80 80 100 125 160 200 250 315   50 25 60 18
М112 *80 100 125 160 200 250 315 400 60 30 70 21
M160 *100 125 160 200 250 315 400 500 70 36 85 25
M224 *125 160 200 250 315 400 500 630 85 42 100 30
М315 *160 200 250 315 400 500 630   100 50 120 36
M450 200 250 315 400 500 630 800   120 60 140 42





ISO цепочка No. Ширина между внутренними пластинами Диаметр булавки Длина булавки Глубина плит Толщина плиты Высочайшая прочность на растяжение Средняя прочность на растяжение
b1 мин d2 максимум L максимум h2 максимум Tmax Qmin Q0
мм kN/bf КН
M20 16 6 35 18 2.5 20/4545 25
M28 18 7 40 20 3 28/6364 35
М40 20 8.5 45 25 3.5 40/9091 50
M56 24 10 52 30 4 56/12727 70
M80 28 12 62 35 5 80/18182 100
М112 32 15 73 40 6 112/25454 140
M160 37 18 85 50 7 160/36364 200
M224 43 21 98 40 8 224/50909 280
М315 48 25 112 70 10 315/71591 393.7
M450 56 30 135 80 12 450/102272 562.5





40Cr стандартные тяжеловесные конвейерные роликовые цепи

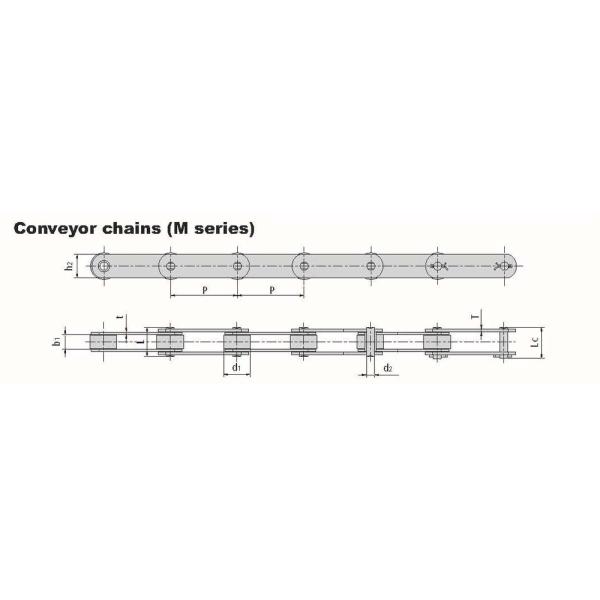

Цепь No. Стрелка Диаметр ролика Ширина между внутренними пластинами Диаметр булавки Длина булавки Глубина внутренней пластины Толщина плиты Высочайшая прочность на растяжение Средняя прочность на растяжение Позволяет вес
П d1 максимум b1 максимум d2 максимум L мин Lc min h2 максимум t/T максимум Qmin Q0 q
мм kN/bf КН в кг/м
M80F6-P-75 75 35 14 12 40.5 45 30 5 80/18000 88 4.8
M80F8-S-80 80 25 28 12 55 58.5 35 5 80/18000 88 5.11
※M80F8-B-80 80 18 28 12 55 58.5 35 5 80/18000 88 4.48
※M80F8-B-100 100 18 28 12 55 58.5 35 5 80/18000 88 4.14
※M80F8-B-125 125 18 28 12 55 58.5 35 5 80/18000 88 3.85
M80F9-S-80 80 25 28 12 54.5 58.5 35 5 80/18000 88 5.07
M80F12-P-100 100 50 28 12 55 58.5 35 5 80/18000 88 7.8
M100-P-80 80 47.5 31.4 15.9 71.2 76 40 8 100/22727 110 12.36
M112F2-P-125 125 55 50 16 87.1 91.6 40 7.2 112/25200 125 13.35
M224F3-P-160 160 80 30 12 81 - 60 8 224/50909 246 17.34
※ M112F6-B-100 100 21 32 15 64 68.3 40 6 112/25200 123.2 6.14
※M112F6-B-125 125 21 32 15 64 68.3 40 6 112/25200 123.2 5.46
M112F6-B-125 125 60 32 15 64 68.3 40 6 112/25200 123.2 10.33
M112F7-B-125 125 30 32 14 64 68.3 40 6 112/25200 123.2 6.39
M112F8-S-100 100 30 31 15 63.5 68 40 6 112/25200 123.2 7.14
※ M112F14 160 21 31 15 64.4 69 40 6 112/25200 123.2 5.03
※M112F15-B-100 100 21 31 15 64.5 69 40 6 112/25200 123.2 5.9
M112F18-S-100 100 30 31 15 64 68.6 36 6 112/25200 123.2 6.2
※M112F18-B-125 125 21 31 15 - 68.6 36 6 112/25200 123.2 5.25
M112F21-P-160 160 40 25 15 57.5 62 40 6 112/25200 123.2 6.86
M112F24-S-100 100 30 32 15 - 73.2 36 6 112/25200 123.2 6.82
M112-PF1-80 80 40 32 15 64.5 69 40 6 112/25200 123.2 10.97
М160-П-152.4 152.4 66.7 25.4 26.9 58 68 50 7.1/5.1 156/35451 171.6 12.1
M160F1-P-100 100 36 36 18 76 80 40 7 160/36364 176 9.42
※M160F14-B-100 100 25 37 18 77.3 83.5 50 8 160/36364 176 10.44
※M160F15-B-100 100 25 37 18 85.3 91.5 50 10 160/36364 176 12.51
M160F23-S-160 160 36 37 18 73.3 79.5 50 7 160/36364 176 11.95
※M224F30-B-125 125 30 42 21 - 92.5 56 8 224/50909 246 12.49
※M224F31-B-200 200 30 43 21 84 91 60 8 224/50909 246 10.05
※M315F1-B-125 125 36 37 25 90 - 70 10 315/70862 346 19.15
※M315F6-B-160 160 42 80 25 140 140 80 12 315/70862 346 27.3
M315F10-S-250 250 50 55 26 106.9 113 70 10 315/70862 393.7 17.6
M315F12-S-200 200 45 48 25 119 126.5 70 15 600/135000 648 24.2
M315F16-S-250 250 60 48 25 109.5 117 70 12 600/135000 648 21.6
M315F17-B-160 160 36 66.7 25 93.5 100.5 70 8 315/70862 346.5 15.04





40Cr стандартные тяжеловесные конвейерные роликовые цепи



Цепь No. Стрелка Диаметр ролика Ширина между внутренними пластинами Диаметр булавки Длина булавки Глубина внутренней пластины Толщина плиты Высочайшая прочность на растяжение Средняя прочность на растяжение Позволяет вес
П d1 максимум b1 максимум d2 максимум L мин Lc min h2 максимум t/T максимум Qmin Q0 q
мм kN/bf КН в кг/м
M18F1-P-50 50 25 11.5 5.72 26 28.2 18 2.5 18/4050 20 1.81
M20-PF1-50 50 30 16 6 31 33.5 18 2.5 20/4500 22 2.6
M22-P-50 50 25 11.5 8 28 30.9 20 3 22/4950 24.2 2.64
M22F1-P-50 50 25 12 10 29.4 32.6 20 3 22/4950 24.2 2.3
M28F4-S-50 50 15 17 7 33 36.5 20 3 28/6300 35 1.88
M28F5-P-63 63 30 18 7 42 45.5 25 5 40/9000 50 4.23
M35F2-S-35 35 14 14 7 31 34 18 3.5/2.5 35/1874 г. 39 1.85
M35F2-P-35 35 22 14 7 31 34 18 3.5/2.5 35/1874 г. 39 2.47
*M35F3-B-35 35 14 14 6 30.2 33 18 3 35/1874 г. 39 1.73
M35F4-C-69 69 25 12 7 27.5 30 19 2.5 35/1874 г. 39 1.6
М35Ф5-П-50.8 50.8 25 16 7 33 36 20 3 35/1874 г. 39 2.48
M35F9-P-50 50 25 16 6 30.4 32.7 18 2.5 33/1425 36 2.23
M35F10-P-50 50 20 16 7 33 36 25 3 35/1874 г. 39 2.53
M35F11-P-35 35 20 16 7 31 34 18 2.5 35/1874 г. 39 2.22
* M40-B-101.6 101.6 17 15 14 37 40.5 25 4 40/9000 44 2.3
M40-PF1-100 100 36 20 8.5 40.5 44.5 25 3.5 40/9000 44 3.28
M40F4-P-50 50 31.75 15 10 36.6 39 25 4 40/9000 44 4
M40F5-S-65 65 24 15 10 36.6 39 30 4 40/9000 44 4.86
M40F6-P-80 80 36 20 8.5 41 44.2 25 4 40/9000 44 3.68
М40Ф17-П-50.8 50.8 31 15.2 13.35 38 42.8 25 50,040 53.9/12127 59.2 4.45
M40F22-P-100 100 40 32 14 63.7 69 50 6 195/43838 214.5 10.3
M56-SF1-63 6 25 24 10 46 49.5 30 4 56/12600 61.6 2.31
M56-SF1-80 80 25 24 10 46 49.5 30 4 56/12600 61.6 3.61
M56-PF1-80 80 50 24 10 46 49.5 30 4 56/12600 61.6 6.96
M56F14-S-63 63 21 24 10 46 49.5 30 4 56/12600 61.6 3.81
M56F14-S-80 80 21 24 10 46 49.5 30 4 56/12600 61.6 3.27
M56F14-P-100 100 42 24 10 46 49.5 30 4 56/12600 61.6 5
M56F21-P-100 100 42 24 12 54.7 59.5 30 6 56/12600 61.6 6.3
M56F28-P-100 100 31 15 10 38.2 43 30 4 56/12600 61.6 3.2
M75-P-75 75 40 22 12 44 47 35 4 75/16870 75 5.88
M80F3-P-125 125 50 28 11 55 58.5 35 5 80/18000 88 6.72
*M80F4-BF1-125 125 25 28 12 55 58.5 35 5 80/18000 88 4.27
M80F4-A-100 100 25 28 12 55 58.5 35 5 80/18000 88 4.63
*M80F4-B-100 100 18 28 12 55 58.5 35 5 80/18000 88 4.13
*M80F4-B-125 125 18 28 12 55 58.5 35 5 80/18000 88 3.85


Упаковка Доставка



Опаковка: конвейерная цепь серии М + полибакс + индивидуальная коробка + деревянный корпус

Порт: Шанхай, Нинбо


40Cr стандартные тяжеловесные конвейерные роликовые цепи


Для лучшего обеспечения безопасности ваших товаров будут предоставлены профессиональные, экологически чистые, удобные и эффективные услуги по упаковке.
