Спецификации
Номер модели :
MF73T-1
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Термины компенсации :
T/T, западное соединение, Moneygram, Paypal
Способность поставкы :
24 миллиона в год
Срок поставки :
2-х недель
Упаковывая детали :
Навалом
Тип :
MF73T-1 термистор наивысшей мощности NTC
R25 :
0.5~30 ома
Применение :
Сила переключателя наивысшей мощности, преобразование силы, сила UPS.
Регистрационный номер CQC :
CQC10001053047
Регистрационный номер TUV :
R50245892
Емкость годового производства :
24 миллиона
Размер обломока :
15mm, 20mm.25mm, 30mm, 35mm
Качественная система :
ISO9001: 2008 ISO/TS16949: 2009
Описание



Термистор наивысшей мощности NTC бренда MF73T-1 SHIHENG для силы UPS и промышленной силы



Связь загрузки спецификации PDF: MF73T-1 наивысшая мощность NTC Thermistor.pdf



Описание



Термистор наивысшей мощности NTC серии MF73T-1 предусмотреть подавление inrush настоящее для чувствительного
электроника. Соединять MF73T-1 последовательно с источником питания будет ограничивать скачки тока типично
созданный на повороте на.





Особенности



  • Небольшой размер, наивысшая мощность, надежное предохранение от течения пульсации.
  • Высокая материальная константа (значение b),
  • Низкое остаточное сопротивление
  • Высокая номинальная настоящая, продолжительная, высокая надежность
  • Удобный для установки PCB, широкого рабочего диапазона





Применение



  • Смогите быть установлено в цепи силы:
  • Электропитания наивысшей мощности переключая, преобразование силы, сила UPS.
  • Заряжатель батареи наивысшей мощности, заряжатель батареи электротранспорта.
  • Свет СИД наивысшей мощности, лампы наивысшей мощности электронные энергосберегающие и другие лампы.

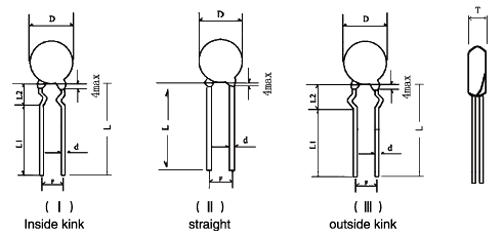

Размер в mm



Иллюстрация: Вообще, использован, видит длинный изогнутый подводящий провод диаграмму II * стандарт



  D15 D20 D25 D30 D35
Размеры обломока ø 15 ø 20 ø 25 ø 30 ø 35
(Dmax)
Общий диаметр (mm)		 17,5 22,5 29 36 41
(Tmax)
Толщина (mm)		 6 7 8 8,5 10
(± 1.5) f
Тангаж (mm)		 7,5 10,0 10,0 10,0 * 18 18
(± 0,05 d)
Dia руководств (mm)		 0,8 1,0 1,0 1,2 * 1,6 1,8 * 2,0
Минута (l)
Длина руководств (mm)		 25 25 25 25 25
Минута (L1)
Длина руководств (mm)		 17 17 17
Стандартные руководства
Диаграмма		 (Я)
Внутри зубчика		 (II)
Прямой		 (II)
Прямой		 (II)
Прямой		 (II)
Прямой
Опционные руководства
Диаграмма		 (II)
Прямой		 (III)
Внешний зубчик		 (III)
Внешний зубчик
Вес (g).
Приблизительно		 3,1 6,2 8,8 20,5 28,8





Спецификация



Работая температура: -55~200℃



Номер детали.
MF73T-1		 Res +20%
(Ω)		 Максимальн Устойчив
Течение государства
lmax (a)		 Приблизительно r
MaxCurrent
Rmax (Ω)
диаметр обломока ø15mm
Максимальная расценк сила Pmax (w): 3,5
Коэффициент диссипации (mW/℃): ≥ 22
Термальная константа времени (s): ≤ 75
1.3/10 1,3 10 0,034
1.5/10 1,5 10 0,036
2.5/9.5 2,5 9,5 0,044
5/8 5 8 0,058
6/7 6 7 0,069
7/7 7 7 0,078
8/7 8 7 0,084
10/7 10 7 0,098
12/6 12 6 0,116
15/6 16 6 0,129
20/6 20 6 0,136
30/5 30 5 0,165
47/4 47 4 0,257
120/2.5 120 2,5 0,652



Номер детали.
MF73T-1		 Res +20%
(Ω)		 Максимальн Устойчив
Течение государства
lmax (a)		 Приблизительно r
MaxCurrent
Rmax (Ω)
диаметр обломока ø20mm
Максимальная расценк сила Pmax (w): 5,0
Коэффициент диссипации (mW/℃): ≥ 28
Термальная константа времени (s): ≤ 110
0.7/16 0,7 16 0,026
1/16 1 16 0,027
1.5/15 1,5 15 0,030
2/14 2 14 0,035
2.5/13 2,5 13 0,038
3/12 3 12 0,040
4/12 4 12 0,043
4.7/12 4,7 12 0,046
5/12 5 12 0,047
6/11 6 11 0,052
6.8/10 6,8 10 0,055
7/9 7 9 0,056
10/8 10 8 0,085
12/7.5 12 7,5 0,098
15/7 15 7 0,112
18/7 18 7 0,123
20/7 20 7

0,132



Номер детали.
MF73T-1		 Res +20%
(Ω)		 Максимальн Устойчив
Течение государства
lmax (a)		 Приблизительно r
MaxCurrent
Rmax (Ω)
диаметр обломока ø25mm
Максимальная расценк сила Pmax (w): 7,0
Коэффициент диссипации (mW/℃): ≥ 30
Термальная константа времени (s): ≤ 130
0.5/22 0,5 22 0,017
0.7/22 0,7 22 0,017
1/20 1 20 0,021
1.5/19 1,5 19 0,024
2/18 2 18 0,026
2.5/16 2,5 16 0,029
3/15.5 3 15,5 0,032
4/15 4 15 0,039
4.7/14 4,7 14 0,044
5/14 5 14 0,047
6.8/12 6,8 12 0,061
7/11 7 11 0,064
8/10 8 10 0,079
10/10 10 10 0,084
12/9 12 9 0,102
15/8 15 8 0,117
18/8 18 8 0,132
20/8 20 8 0,132



Номер детали.
MF73T-1		 Res +20%
(Ω)		 Максимальн Устойчив
Течение государства
lmax (a)		 Приблизительно r
MaxCurrent
Rmax (Ω)
диаметр обломока ø30mm
Максимальная расценк сила Pmax (w): 8,0
Коэффициент диссипации (mW/℃): ≥ 40
Термальная константа времени (s): ≤ 190
0.5/30 0,5 30 0,013
1/30 1 30 0,014
1.5/25 1,5 25 0,016
2/23 2 23 0,019
2.5/20 2,5 20 0,023
3/19.5 3 19,5 0,026
4/19 4 19 0,031
4.7/18 4,7 18 0,035
5/17 5 17 0,037
6.8/16 6,8 16 0,043
7/15 7 15 0,044
8/14 8 14 0,049
10/13 10 13 0,056
12/12 12 12 0,067
15/11 15 11 0,078
18/10 18 10 0,092
29/9 20 9 0,113



Номер детали.
MF73T-1		 Res +20%
(Ω)		 Максимальн Устойчив
Течение государства
lmax (a)		 Приблизительно r
MaxCurrent
Rmax (Ω)
диаметр обломока ø35mm
Максимальная расценк сила Pmax (w): 9,0
Коэффициент диссипации (mW/℃): ≥ 55
Термальная константа времени (s): ≤ 280
0.5/32 0,5 32 0,01
1/32 1 32 0,011
1.5/28 1,5 28 0,013
2/25 2 25 0,017
2.5/23 2,5 23 0,020
3/22 3 22 0,023
4/21 4 21 0,026
4.7/20 4,7 20 0,029
5/19 5 19 0,030
6.8/18 6,8 18 0,035
7/17 7 17 0,037
8/16 8 16 0,041
10/15 10 15 0,045
12/14 12 14 0,051
15/13 15 13 0,060
18/11 18 11 0,072
20/10 20 10 0,089
