9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля
Спецификации
Номер модели :
36JXE30K/B3650
Место происхождения :
Донггуан Китай
Минимальное количество заказов :
1000 шт.
Условия оплаты :
T/T, Western Union
Способность к поставкам :
5000 штук
Время доставки :
5-7 дней
Подробная информация об упаковке :
Стандартный
Количество поляков :
4
Период действия :
9V ~ 16V
Масштаб применения :
Мебель/медицинская/промышленность
Сертификат :
3C
Скорость вращения на холостом ходе r/min :
5300
Ток без нагрузки mA :
440/270
Номинальная скорость r/min :
4000
Расклассифицированная сила w :
14.4/16.2
Номер участка :
3
Номинальное напряжение VDC :
12В/24В
Описание

36JXE30K/B3650 BLDC Планетарный мотор передач (встроенный в драйвер)

Особенности
1.Бесчесательный двигатель с встроенным драйвером, с положительной инверсией, регулировкой скорости, тормозной функцией.
2.Рулевое оборудование может быть выбрано из двух материалов: металл (тип:42JXE100K), порошковый металл (тип:42JXF100K).
3.3 6 мм ОД планетарная коробка передач,
Размер допустимой нагрузки: 0,3 н.м. ~ 3,0 н.м.
9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля

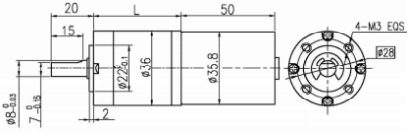

Размеры


9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля



Технические данные бесбрюшевого двигателя



Тип Число
из полюсов		 Число
фазы		 Работающий
Диапазон		 Рейтинговый
напряжение
VDC		 Без нагрузки
скорость
r/min		 Без нагрузки
текущий
mA		 Рейтинговый
момент вращения
g.cm		 Рейтинговый
скорость
r/min		 Рейтинговый
текущий
А.		 Рейтинговый
мощность
W
B3650-1253 4 3 9V ~ 16V 12 5300 440 350 4000 2.5 14.4
B3650-2453 4 3 9V ~ 26V 24 5300 270 350 4500 1.1 16.2





Технические данные двигателя без щетки



1.B3640-1253 Двигатель BLDC

Коэффициент уменьшения 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
Количество рельсов 1 1 2 2 2 3 3 3 3 4 4 4 4 4
Длина ((L) мм 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
Скорость без нагрузки r/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
Номинальная скорость r/min 1078 772 286 211 148 78 56 40 35 29 22 18 16 13
Номинальный момент N.m. 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
Максимальная допустимая нагрузка за короткое время N.m. 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9



2.B3640-2453 Двигатель BLDC

Коэффициент уменьшения 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354
Количество рельсов 1 1 2 2 2 3 3 3 3 4 4 4 4 4
Длина ((L) мм 26.5 26.5 33.6 33.6 33.6 40.5 40.5 40.5 40.5 47.4 47.4 47.4 47.4 47.4
Скорость без нагрузки r/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15
Номинальная скорость r/min 1213 869 321 237 167 88 63 45 39 32 25 21 18 15
Номинальный момент N.m. 0.12 0.16 0.39 0.53 0.68 1.3 1.8 2.5 2.9 3 3 3 3 3
Максимальная допустимая нагрузка за короткое время N.m. 1 1 3.5 3.5 3.5 7.5 7.5 7.5 7.5 9 9 9 9 9





Диаграмма провода



9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля



PIN 1# (синий) Управление тормозом
PIN 2# (оранжевый) регулирование скорости PWM: Введите сигнал PWM 20 ~ 30 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 3# (черный) отрицательный полюс питания
PIN 4# (Белый) Переднее и обратное вращение: подвешенное рулевое управление - CCW, короткое замыкание на наземном рулевом управлении - CW.
PIN 5# (зеленый) Обратная связь n=60 * F/P, где F - частота обратной связи, а P - 4 пары паров столбов двигателя.
PIN 6# (красный) положительный столб питания
Длина соединительной линии 200 мм



9V-16V 36 мм OD бесстыковой дисковый трансмиссионный механизм 4 поля

PIN 3 # PWM регулирование скорости, ввод 20 ~ 30 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.

ПИН 4#Переднее и обратное вращение, подвешенное вращение - CW, и короткое замыкание на заземление - CCW.

ПИН 5#Отрицательный полюс питания
