37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов
Спецификации
Номер модели :
37JB10K/B3630
Место происхождения :
Донггуан Китай
Минимальное количество заказов :
1000 шт.
Условия оплаты :
T/T, Western Union
Способность к поставкам :
5000 штук
Время доставки :
5-7 дней
Подробная информация об упаковке :
Стандартный
Количество поляков :
8
Период действия :
9V~16V/9C~24V
Номинальный ток mA :
820/410
Масштаб применения :
Мебель/медицинская/промышленность
Сертификат :
3C
Скорость вращения на холостом ходе r/min :
4680
Ток без нагрузки mA :
270/140
Номинальная скорость r/min :
3500
Расклассифицированная сила w :
3.2
Номер участка :
3
Описание
37JB10K/B3630 BLDC Планетарный мотор передач (встроенный в драйвер)

Особенности
1.Бесчесательный двигатель с встроенным драйвером, с положительной инверсией, регулировкой скорости, тормозной функцией.
2.Рулевое оборудование может быть выбрано из двух материалов: металл (тип:42JXE100K), порошковый металл (тип:42JXF100K).
3.37 мм ОД стандартная коробка передач,
Размер допустимой нагрузки: 1,0 Н.м.
37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов

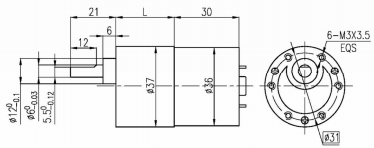

Размеры


37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов



Технические данные бесбрюшевого двигателя



Тип Число
из полюсов		 Число
фазы		 Работающий
Диапазон		 Рейтинговый
напряжение
VDC		 Нет нагрузки
скорость
r/min		 Нет нагрузки
текущий
mA		 Рейтинговый
момент вращения
g.cm		 Рейтинговый
скорость
r/min		 Рейтинговый
текущий
mA		 Рейтинговый
мощность
W
B3630-1247 8 3 9V ~ 16V 12 4680 270 90 3500 820 3.2
B3630-2447 8 3 9V ~ 26V 24 4680 140 90 3500 410 3.2





Технические данные двигателя без щетки



1.B3630-1247 Двигатель BLDC

Коэффициент уменьшения 6 10 18 30 50 75 100 150 200 250 300
Количество рельсов 2 2 3 3 4 4 4 5 5 5 5
Длина ((L) мм 21.5 21.5 26.5 26.5 29.0 29.0 29.0 31.5 31.5 31.5 31.5
Скорость без нагрузки r/min 780 468 260 156 94 62 47 31 23 19 16
Номинальная скорость r/min 583 350 194 117 70 47 35 23 18 14 12
Номинальный момент N.m. 0.043 0.071 0.12 0.19 0.29 0.43 0.57 0.78 1 1 1
Максимальная допустимая нагрузка за короткое время N.m. 0.5 0.5 1 1 2 2 2 3 3 3 3



2.B3630-2447 Двигатель BLDC

Коэффициент уменьшения 6 10 18 30 50 75 100 150 200 250 300
Количество рельсов 2 2 3 3 4 4 4 5 5 5 5
Длина ((L) мм 21.5 21.5 26.5 26.5 29.0 29.0 29.0 31.5 31.5 31.5 31.5
Скорость без нагрузки r/min 780 468 260 156 94 62 47 31 23 19 16
Номинальная скорость r/min 583 350 194 117 70 47 35 23 18 14 12
Номинальный момент N.m. 0.043 0.071 0.12 0.19 0.29 0.43 0.57 0.78 1 1 1
Максимальная допустимая нагрузка за короткое время N.m. 0.5 0.5 1 1 2 2 2 3 3 3 3

Диаграмма провода



37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов



PIN 1# (синий) Управление тормозом
PIN 2# (оранжевый) регулирование скорости PWM: Введите сигнал PWM 20 ~ 30 кГц и регулируйте скорость двигателя, регулируя рабочий цикл.
PIN 3# (черный) отрицательный полюс питания
PIN 4# (Белый) Переднее и обратное вращение: подвешенное рулевое управление - CCW, короткое замыкание на наземном рулевом управлении - CW.
PIN 5# (зеленый) Обратная связь n=60 * F/P, где F - частота обратной связи, а P - 4 пары паров столбов двигателя.
PIN 6# (красный) положительный столб питания
Длина соединительной линии 200 мм



37 мм ОД стандартная коробка передач BLDC Планетарный мотор 8 полюсов

PIN 3 # PWM регулирование скорости, ввод 20 ~ 30 кГц PWM сигнал, и регулировать скорость двигателя путем регулирования рабочего цикла.

ПИН 4#Переднее и обратное вращение, подвешенное вращение - CW, и короткое замыкание на заземление - CCW.

ПИН 5#Отрицательный полюс питания
