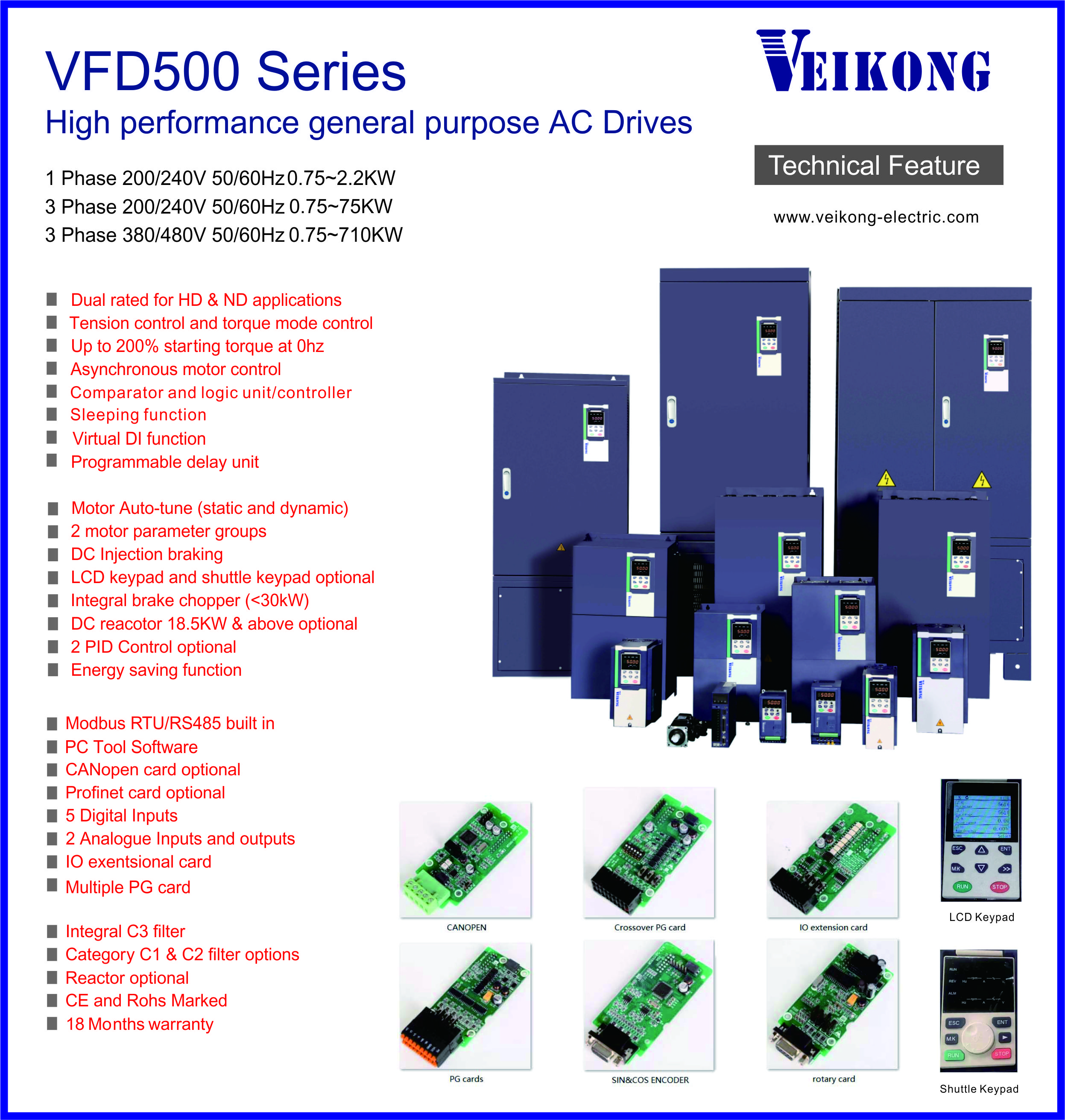

Элемент

Спецификация

Вход

Входное напряжение

1 фаза/3 фазы 220 В: 200 В～240 В

3 фазы 380 В-480 В: 380 В～480 В

Допустимый диапазон колебаний напряжения

-15%～10%

Входная частота

50 Гц / 60 Гц, колебания менее 5%

Выход

Выходное напряжение

3 фазы: 0～входное напряжение

Перегрузочная способность

Применение общего назначения: 60 с для 150% от номинального тока

Применение при легкой нагрузке: 60 с для 120% от номинального тока

Управление

Режим управления

V/f управление

Бессенсорное векторное управление потоком без карты PG (SVC)

Сенсорное векторное управление скоростью потока с картой PG (VC)

Режим работы

Регулировка скорости, регулировка крутящего момента (SVC и VC)

Диапазон скоростей

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Точность регулировки скорости

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)

Реакция на скорость

5 Гц (V/f)

20 Гц (SVC)

50 Гц (VC)

Диапазон частот

0,00～600,00 Гц(V/f)

0,00～200,00 Гц(SVC)

0,00～400,00 Гц(VC)

Разрешение входной частоты

Цифровая настройка: 0,01 Гц

Аналоговая настройка: максимальная частота x 0,1%

Пусковой момент

150%/0,5 Гц(V/f)

180%/0,25 Гц(SVC)

200%/0 Гц(VC)

Точность регулировки крутящего момента

SVC: в пределах 5 Гц 10%, выше 5 Гц 5%

VC: 3,0%

Кривая V/f

Тип кривой V / f: прямая линия, многоточечная, степенная функция, разделение V / f;

Поддержка повышения крутящего момента: автоматическое повышение крутящего момента (заводская настройка), ручное повышение крутящего момента

Рампа задания частоты

Поддержка линейного и S-образного ускорения и замедления;

4 группы времени ускорения и замедления, диапазон настройки 0,00 с ~ 60000 с

Управление напряжением шины постоянного тока

Управление остановкой при перенапряжении: ограничение выработки электроэнергии двигателем путем регулировки выходной частоты, чтобы избежать сбоя по напряжению;

Управление остановкой при пониженном напряжении: контроль потребления электроэнергии двигателем путем регулировки выходной частоты, чтобы избежать сбоя по напряжению

Управление VdcMax: ограничение количества электроэнергии, вырабатываемой двигателем, путем регулировки выходной частоты, чтобы избежать срабатывания по перенапряжению;

Управление Vdc Min: контроль потребления электроэнергии двигателем путем регулировки выходной частоты, чтобы избежать сбоя по пониженному напряжению

Частота несущей

1 кГц～12 кГц (зависит от типа)

Метод запуска

Прямой запуск (может быть наложен тормоз постоянного тока); запуск с отслеживанием скорости

Метод остановки

Остановка замедлением (может быть наложен тормоз постоянного тока); свободная остановка

Основная функция управления

Управление толчковым режимом, управление провисанием, до 16-скоростной работы, избежание опасной скорости, работа с качающейся частотой, переключение времени ускорения и замедления, разделение VF, торможение с возбуждением, управление процессом ПИД, функция сна и пробуждения, встроенная простая логика ПЛК, виртуальные входные и выходные клеммы, встроенный блок задержки, встроенный блок сравнения и логический блок, резервное копирование и восстановление параметров, идеальная запись неисправностей, сброс неисправностей, переключение двух групп параметров двигателя, переключение программного обеспечения выходной проводки, клеммы ВВЕРХ / ВНИЗ

Функция

Клавиатура

Светодиодная цифровая клавиатура и ЖК-клавиатура (опция)

Связь

Стандарт:

Связь MODBUS

CAN OPEN И PROFINET (В РАЗРАБОТКЕ)

Карта PG

Карта интерфейса инкрементного энкодера (дифференциальный выход и открытый коллектор),Карта вращающегося трансформатора

Входной терминал

Стандарт:

5 цифровых входных клемм, одна из которых поддерживает высокоскоростной импульсный вход до 50 кГц;

2 аналоговых входных клеммы, поддержка входного напряжения 0 ~ 10 В или входного тока 0 ~ 20 мА;

Карта опции:

4 цифровых входных клеммы

2 аналоговых входных клеммы. поддержка входного напряжения -10 В-+10 В

Выходной терминал

стандарт:

1 цифровой выходной терминал;

1 высокоскоростной импульсный выходной терминал (открытый коллектор), поддержка выходного сигнала прямоугольной формы 0 ~ 50 кГц;

1 выходной терминал реле (второе реле является опцией)

2 аналоговых выходных терминала, поддержка выходного тока 0 ~ 20 мА или выходного напряжения 0 ~ 10 В;

Карта опции: 4 цифровых выходных терминала

Защита

См. главу 6 «Поиск и устранение неисправностей и меры» для функции защиты

Окружающая среда

Место установки

В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючего газа, масляного дыма, пара, капель или соли.

Высота

0-3000 м. Инвертор будет снижен, если высота больше 1000 м, и номинальный выходной ток уменьшится на 1%, если высота увеличится на 100 м

Температура окружающей среды

-10°C~ +40°C, максимум 50°C (снижение, если температура окружающей среды находится между 40°C и 50°C) Номинальный выходной ток уменьшается на 1,5%, если температура увеличивается на 1°C

Влажность

Менее 95% относительной влажности, без конденсации

Вибрация

Менее 5,9 м/с² (0,6 г)

Температура хранения

-20°C ~ +60°C

Другие

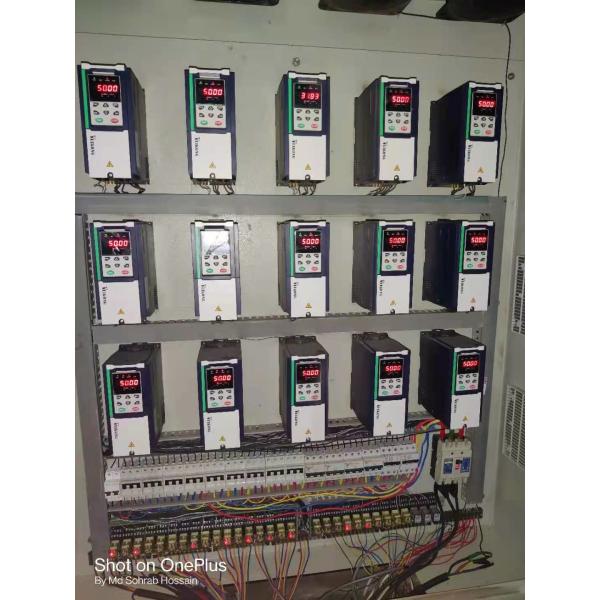

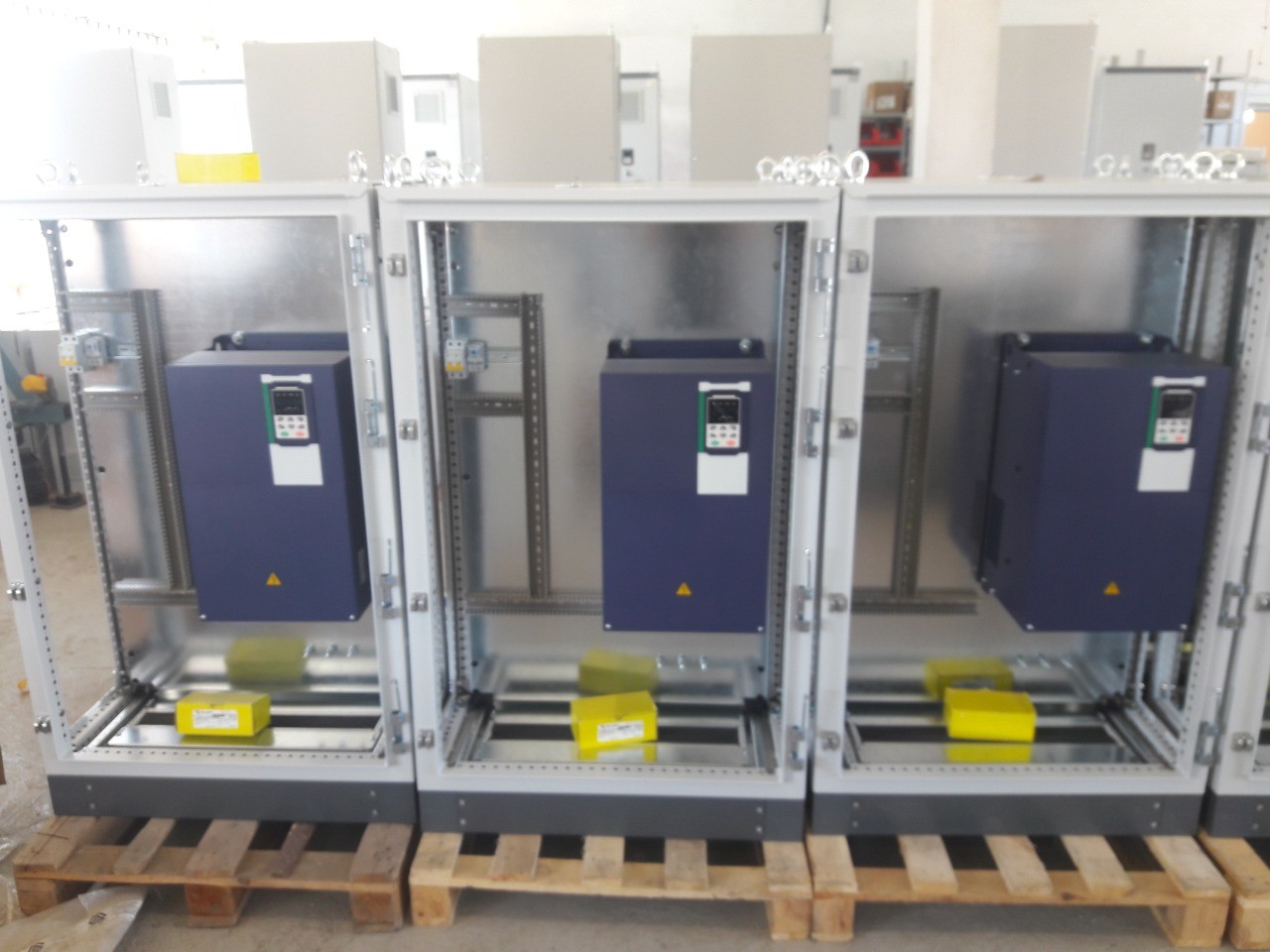

Установка

Настенный, напольный шкаф управления, трансмуральный

Уровень защиты

IP20

Метод охлаждения

Принудительное воздушное охлаждение

ЭМС

CE ROHS

Внутренний фильтр ЭМС

Соответствует EN61800-3

Категория C3

3^rd Окружающая среда

Модель

Мощность

(кВА)

Входной ток

(А)

Выходной ток (А)

Адаптируемый двигатель

(кВт)

РАЗМЕР

Тормозной блок

Тяжелая нагрузка

Легкая нагрузка

Трехфазный: 380-480 В, 50/60 Гц

VFD500-R75GT4B

1,5

3,4

2,5

4,2

0,75

РАЗМЕР А

Внутренний

VFD500-1R5GT4B

3

5

4,2

5,6

1,5

VFD500-2R2GT4B

4

5,8

5,6

9,4

2,2

VFD500-4R0G/5R5PT4B

5,9

10,5

9,4

13,0

3,7

VFD500-5R5G/7R5PT4B

8,9

14,6

13,0

17,0

5,5

РАЗМЕР B

VFD500-7R5G/011PT4B

11

20,5

17,0

23,0

7,5

VFD500-011G/015PT4B

17

26,0

25,0

31,0

11

РАЗМЕР C

Внутренний

VFD500-015G/018PT4B

21

35,0

32,0

37,0

15

VFD500-018G/022PT4B

24

38,5

37,0

45,0

18,5

РАЗМЕР D

VFD500-022G/030PT4B

30

46,5

45,0

57,0

22

VFD500-030G/037PT4

40

62,0

60,0

75,0

30

РАЗМЕР E

опция

VFD500-037G/045PT4

50

76,0

75,0

87,0

37

VFD500-045G/055PT4

60

92,0

90,0

110,0

45

РАЗМЕР F

VFD500-055G/075PT4

75

113,0

110,0

135,0

55

VFD500-075G/090PT4

104

157,0

152,0

165,0

75

РАЗМЕР G

VFD500-090G/110PT4

112

170,0

176,0

210,0

90

Внешний

VFD500-110G/132PT4

145

220,0

210,0

253,0

110

РАЗМЕР H

VFD500-132G/160PT4

170

258,0

253,0

304,0

132

РАЗМЕР I

VFD500-160G/185PT4

210

320,0

304,0

360,0

160

VFD500-185G/200PT4

245

372,0

360,0

380,0

185

РАЗМЕР J

VFD500-200G/220PT4

250

380,0

380,0

426,0

200

VFD500-220G/250PT4

280

425,0

426,0

465,0

220

РАЗМЕР K

VFD500-250G/280PT4

315

479,0

465,0

520,0

250

VFD500-280G/315PT4

350

532,0

520,0

585,0

280

РАЗМЕР L

VFD500-315G/355PT4

385

585,0

585,0

650,0

315

VFD500-355G/400PT4

420

638,0

650,0

725,0

355

РАЗМЕР M

VFD500-400G/450PT4

470

714,0

725,0

820,0

400

VFD500-450G/500PT4

530

800,0

820,0

/

450

РАЗМЕР N

VFD500-500G/560PT4

580

880,0

900,0

/

500

VFD500-560G/630PT4

630

950,0

980,0

/

560

РАЗМЕР O

VFD500-630GT4

710

1080

1120.

/

630

РАЗМЕР O

VFD500-710GT4

790

1200

1260

/

710

РАЗМЕР O

Однофазный: 220 В, 50/60 Гц

VFD500-R40GS2

1,3

6,0

3,2

5,6

0,4

РАЗМЕР А

Встроенный

VFD500-R75GS2

2,4

11,0

5,6

8,0

0,75

РАЗМЕР А

VFD500-1R5GS2

3,5

15,0

8,0

10,6

1,5

РАЗМЕР А

VFD500-2R2GS2

5,5

25,0

10,6

14,0

2,2

РАЗМЕР А

VFD500-4R0GS2

7,7

35,0

17,0

23,0

4,0

РАЗМЕР B

VFD500-5R5GS2

8,9

53,0

25,0

31,0

5,5

РАЗМЕР C

VFD500-7R5GS2

11

67,0

32,0

37,0

7,5

РАЗМЕР C
