Алюминиевая сила Souce Magmeet манипулятора заварки MIG со шкафом Fround
Алюминиевая сила Souce Magmeet манипулятора заварки MIG со шкафом Fround
Спецификации
Номер модели :
ZK1400-06
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, L/C
Способность поставки :
500/month
Срок поставки :
7 - 10 рабочих дней
Упаковывая детали :
Случай переклейки экспорта стандартный, коробка уплотнения металла
Деталь :
Робот заварки MIG дуги
Скорость теста :
2m/min
Сваривая источник питания :
Magmeet
Максимальная эффективная нагрузка :
10 KG
Гарантия :
1 год
Если со шкафом земли :
Да
Описание

Манипулятор заварки MIG для тонкой плиты нержавеющей стали или алюминиевой плиты

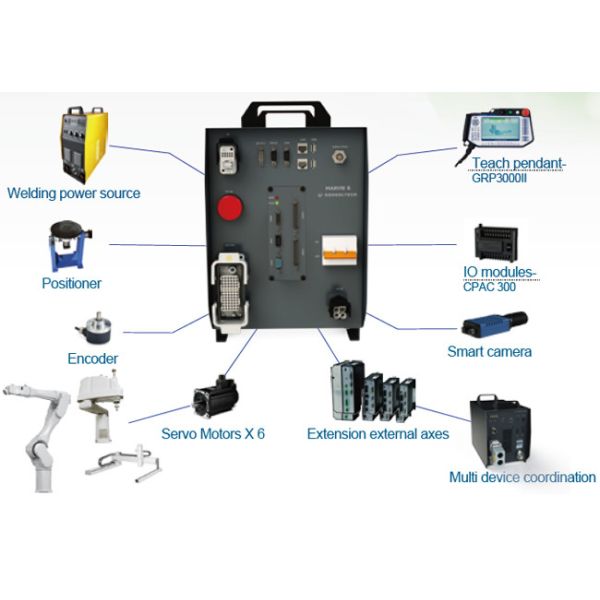

Особенности регулятора манипулятора заварки Mig

  1. Примите мульти- DOF и нелинейный алгоритм управления для того чтобы осуществить высокое управление динамической характеристики, течения, скорости и положения с высокой точностью.
  2. Интегрируйте регулятор движения, робототехническую систему управления и 6 - привод сервопривода оси в один прибор.
  3. Компактный размер, высокие интегрированный уровень, соответствующие для робототехнических оружий с полезной нагрузкой 20kg или более менее.
  4. Сетевой протокол гигабита gLink-II поддержки.
  5. Сетевое управление поддержки и передача сигнала обратной связи кодировщика и сигнала тормоза, штепсельной вилки handheld прибора поддержки горячей.
  6. Алгоритм контроля за движением и вычисление петли привода сервопривода совершенно синхронизированы.
  7. Интегрируйте вспомогательный протокол кодировщика, автобуса КОНСЕРВНОЙ БАНКИ, компьютерное зрение и серийный порт RS232.
  8. Платформа разработки программного обеспечения OtoStudio, замечание в реальном времени кривых, легкий тест для того чтобы осуществить онлайн подъем микропрограммных обеспечений и программного обеспечения.

Алюминиевая сила Souce Magmeet манипулятора заварки MIG со шкафом Fround





Спецификация тела манипулятора заварки Mig



Модель робота GNS1400W - 06
Применение Дуговая сварка
Установка Вертикальная земля, подниматься, вися
Количество осей 6
Максимальная полезная нагрузка 10 kg
Максимальный работая радиус 1400mm
Повторенная posiontioning точность 0.07mm
Вес тела полный KG 185KG
Оперативная среда Температура 0℃ - 45℃
Влажность 20% до 80%
Другие Держите далеко от коррозионных газов или жидкостей или взрывчатых газов,
Держите далеко от воды, масла, пыли
Держите далеко от источника, магнитного поля, высокочастотного источника сигнала
Мощность 6KVA (робот) + 24KVA (сваривая источник)



Представление Ряд движения Максимальная скорость Емкость нагрузки
J1 ±160° 176,7 °/s 511Nm
J2 -72° | +110° 173,6 °/s 416Nm
J3 -120 ° | +70° 170,0 °/s 188Nm
J4 ±150° 295,9 °/s 1Nm
J5 -110 ° | +105° 197,3 °/s 44Nm 0.30kg.㎡
J6 ±320° 194,6 °/s 68Nm 0.05kg.㎡





Представление манипулятора заварки MIG превосходное



Точность

Блок: mm



Тип Фактические данные (гений) Справочные данные (импорт) Скорость теста Схема теста
Повторимость RP положения 0,063 ± 0,07 60m/min
ATp отслеживая точности 0,322 0,500 3m/min B
Повторимость RTP следа 0,060 -- 2m/min
Точность скорости следа 0,034% -- 2m/min
Повторимость RV скорости следа 0,025% -- 2m/min
Превышение положения 0,052 0,050 2m/min
Большой круг roundness1 0,617 -- 2m/min
Большой круг roundness2 0,402 -- 2m/min B
Небольшая округлость круга 0,286 0,300 2m/min






Шум

Блок: dB



Положение движения 1-ая ось 2-ая ось 3-яя ось 4-ая ось 5-ая ось 6-ая ось рычаг 6 axises
Измеренное значение 65.6-70 61.8-66.8 58.4-66.3 62.7-67.7 61.2-69.1 58.4-62.4 62.4-68.3




★ заметило
1. Скорость была 100%, акустический фон окружающей среды было 54.3dB, и температура окружающей среды было 15.9°C.
2. Используя метр уровня звука ИМПа ульс (HS5660B), измеренное значение измерено от расстояния 1 m от измеренного положения.





Алюминиевая сила Souce Magmeet манипулятора заварки MIG со шкафом Fround



Алюминиевая сила Souce Magmeet манипулятора заварки MIG со шкафом Fround
