Спецификации
Номер модели :
РГ3-30-2МКРФС
Место происхождения :
Шанхай
Количество минимального заказа :
МОК≥1
Условия оплаты :
Л/К, Т/Т, западное соединение
Способность поставки :
ПК 500 в день
Срок поставки :
1-3 рабочий день
Упаковывая детали :
Коробка, деревянная коробка
Имя :
роллринг траверсированный блок
модель :
РГ3-30-2МКРФС
Бренд :
Ухинг
Вес :
6,5 кг
Костюм :
Алюминиевый провод заварки и так далее
Применение :
провод замотки
Осевая тяга :
260 н
Линейный тангаж :
30 мм
Цвет :
Серебряный серый цвет
Поддержка :
Поддержка выполненная на заказ
Описание

Травес привода кольца завальцовки Ципанг соединяют РГ3-30-2МКРФС с качеством высоты ролика



Принцип деятельности складывая приборов основан на преобразовании вращательного движения вала привода в линейное движение складывая экипажа на ровном вале в 2 направлениях используя взаимодействие сил трением между валом привода и воротниками механизма шарикоподшипника для переключать ход складывая экипажа.







Путем изменение угла на-клона держателей шарик-зажима, отрегулирована скорость движения складывая экипажа на ровном вале.

Принцип деятельности складывая приборов основан на преобразовании вращательного движения вала привода в линейное движение складывая экипажа на ровном вале в 2 направлениях используя взаимодействие сил трением между валом привода и воротниками механизма шарикоподшипника для переключать ход складывая экипажа.







Путем изменение угла на-клона держателей шарик-зажима, отрегулирована скорость движения складывая экипажа на ровном вале.



Регулировка Степлесс вьюрок занять возвращает сертан скорость к валу блесков без изменения вращая скорости вала однако двигает индикатор на шкале масштаба, регулирует скорость привода траверс ресипрокатинг движения на вале, ряда от 0 к максимальной установке тангажа.



Мгновенное реверсирование без потребности изменить скорость вала вращения, когда ролик пуска реверсирования контактирует стоп конца, направление перемещения привода траверс будет сделано поворот к своему диресктион зеркала с временем реверсирования не больше чем И во-вторых.



Скорость траверсированная высотой траверсированная скорость привода линейного движения на вале может быть до 0.4м/сек максимального, и применимая скорость обычно 0.3м/сек. Так она может соотвествовать некоторых ситуаций для скорости траверзы максимума и очень частого реверсирования.


Собрание отпуска траверсированный привод отличает системой отпуска. Оно позволяет кольцам завальцовки отключить от вала
без выключения и так смогите вручную быть двинуто на любое положение на вале. Он может траверсировать от части конца.



Модельный тип Линейный тангаж мм/р Тяга н Вес Кг
ГП3-15 11 110 0,9
ГП3-20 16 160 1,6
ГП3-22 16 160 2
ГП3-25 25 260 3
ГП3-30 25 260 2,7
ГП3-40 32 420 11,2
ГП3-50 40 700 33
ГП3-60 48 1000 42























Модельный тип Линейный тангаж мм/р Доверие н Вес Кг
ГП4-15 11 220 1,5
ГП4-20 16 320 3
ГП4-30 25 520 3,7
ГП4-40 32 840 13
ГП4-50 40 1400 38
ГП4-60 48 2000 45

Отполированный серый цвет привода траверзы кольца Ухинг вала серебряный тангаж 30 Мм линейный

Модель ГП15 ГП20 ГП30 ГП40 ГП50 ГП60
А*Б*К (мм) 92*52*66 111*68*85 135*85*105 160*101*129 184*119*149 220*132*160
Д   215 215 240 360 360
Э   30-60 30-60 32-77 37-77 37-77
Ф   25 25 32 38 38
Г 14 14 14 17 25 25
Х 38 40 42 50 60 60
И 16 18 20 22 28 28
Дж 24 35 55 60 70 70
К 48 60 70 85 96 101
М   50 50 65 65 65
С 40 70 70 76 100 100
Н 32 40 60 70 80 80
4-М 4-М6 4-М6 4-М6 4-М12 4-М12 4-М12
Тяга н 100 135 265 420 700 1000
Вес КГ 1,2 2,5 8,5 11,2 33 42
Мовинг перехват 0.1-11 0.1-16 0.1-25 0.5-32 1-40 1.5-48

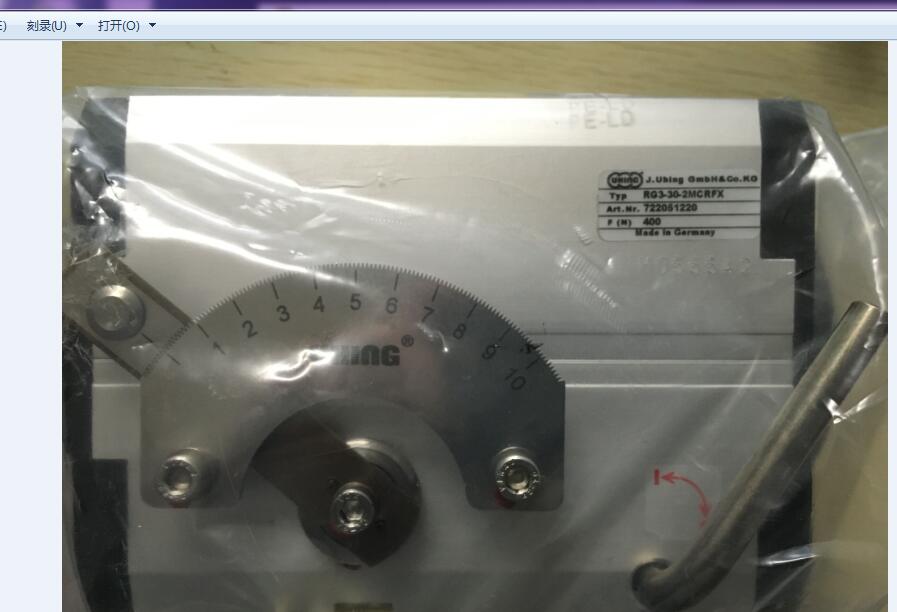

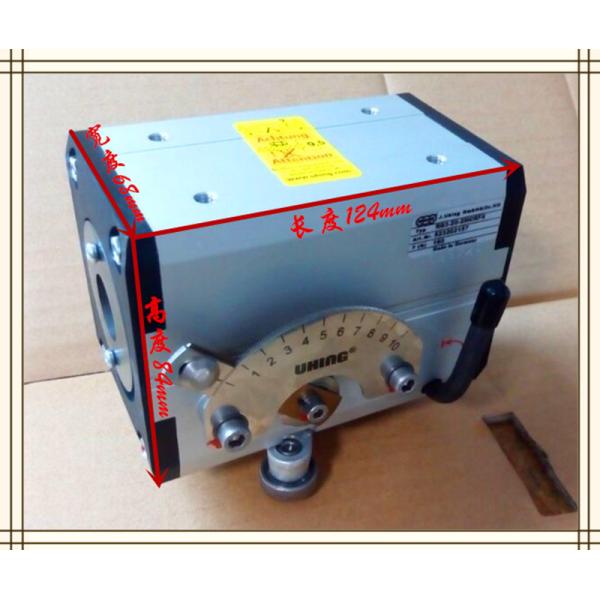

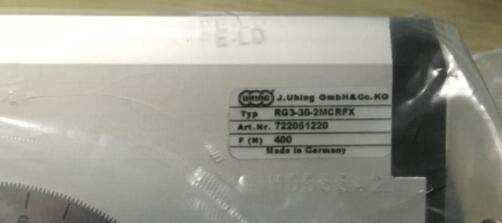

Дисплей продукта

Отполированный серый цвет привода траверзы кольца Ухинг вала серебряный тангаж 30 Мм линейныйОтполированный серый цвет привода траверзы кольца Ухинг вала серебряный тангаж 30 Мм линейныйОтполированный серый цвет привода траверзы кольца Ухинг вала серебряный тангаж 30 Мм линейный

Инструкция установки
Важно подготовить отполированный вал, направляющую планку, винт руководства стопа конца, ендстопс, етк. согласно размерам установки относительных типов и техническое оборудование рекиременцоф, по мере того как показано на диаграмму.

Отполированная твердость поверхности вала: ХРК50- -60; Допуск на диаметре: х6; Истинное руннинтолерансе: <0. 1мм/м; Длина: более в большинстве чем 20 - 30 раз из диаметра вала; Чамфер Леадингенд: 2кс 30°.

Коэффициент займет вьюрок и вал вообще, скорость вала должна быть более небольшая чем тетаке- - вверх по скорости вьюрка так как жизни привода вала и траверзы смогли быть увеличены. Она исрекоммендед что коэффициент вращения вала над вьюрком занять 1:1-1:5, с проводами более низкого ратиофор более толстыми и более высоким коэффициентом для более тонких проводов, и индикацией масштаба не быть чем 1.

Направление вращения вала направление вращения вала переданного взятием - вверх по релмаы положительный или отрицательный, однако, разница относительно поситионсоф установки рука реверсирования, или в противном случае направление не смогло быть переключено. Смотря на шкалу масштаба, ухудшающееся вращение определено как позитв. Реверсирование может быть осуществлено только когда роллерис пуска установили назад. Вращение вала пресеттед и установлено как в положительное направление на тефакторы.
