Спецификации
НОМЕР МОДЕЛИ :
SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS
Место происхождения :
Сделанный в Китае
Количество минимального заказа :
2Tons
Условия оплаты :
L/C, D/A, D/P, T/T
Способность поставки :
5000Тон в месяц
Срок поставки :
5
Упаковывая детали :
мореходный стандарт экспорта plywooded случаи
Материал :
А234 ВПБ
размер :
1/2» ДО 48"
Толщина :
SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160 XXS
Описание

ANSI b 16,9 БОДАЕТ СВАРЕННОЕ & безшовное SCH10 SCH20 SCH40 SCH80 SCH100 SCH120 SCH160 SCHXXS

Тройник вид химических штуцеров трубы с 3 отверстиями, а именно одним входом и 2 выходами; или 2 входа и один выход. Т-образные и вилкообразные тройники, и тройники с соплами равн-диаметра и сопла уменьшения, используемые на соединении 3 такие же или различные трубопроводы. [1] основная функция тройника изменить направление жидкости. Наружный ряд диаметра от ″ 2,5 к ″ 60 (2,5 дюймы = DN65, 60 дюймов = DN1500), толщина стены 3-60mm, от ″ 26 к ″ 60 (26 дюймы = DN650, 60 дюймов = DN1500) для сваривая тройников. Толщина стены от 28 до 60mm. Оценки давления Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.



Спецификации Тройник & крест ASME B16.9 Buttweld прямой
Размер штуцеров трубы тройника ANSI B16.9 Buttweld прямой Безшовные штуцеры сварного соединения встык: 1/2» - 24"
Сваренные штуцеры сварного соединения встык: 1/2» - 48"
Размеры ASME B16.9 прямые перекрестные ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
Buttweld прямая перекрестная толщина SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS доступное с Г-НОМ NACE 01-75
Тройник нержавеющей стали Buttweld прямой & перекрестные типы Безшовный/ERW/сваренный/изготовленный штуцер трубы
Перекрестная труба FittingsType DN15-DN1200
Соединение Заварка
Радиус загиба R=1D, 2D, 3D, 5D, 6D, 8D, 10D или изготовленные на заказ штуцеры трубы
Ряд размера N.B. ½» до 24" N.B. в Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100)
Штуцеры ASME B16.9 прямые перекрестные Угол: 22,5 deg, 30deg, 45 deg, 90 deg, 180 deg, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D.
Стандарт: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
Процесс производства Нажим, пресса, кузница, бросание, etc.
Тройник нержавеющей стали Buttweld прямой & протоколы испытаний оборудования перекрестных штуцеров EN 10204/3.1B
Сырье аттестует
Отчет по испытанию 100% рентгенографирования
Отчет о проверке третьей стороны, etc
Начало & мельницы Японский, индийский, США, корейский, европейские, Украина, русская
Основные рынки и индустрии для прямых тройника & креста
  • Upgraders битума.
  • Рафинадные заводы тяжелого горючего.
  • Ядерная энергия (главным образом безшовная).
  • Нефтехимические вещества и кислоты.
Применение
  • Штуцеры для подключения трубы & трубок в нефти, силе, химикате, конструкции, газе, металлургии, судостроении etc
  • Тройник & крест расписания 10 ASME B16.9 прямые экономическая альтернатива для применений низк-давления.
  • Тройник & крест расписания 40 ANSI B16.9 прямые имеют более толстую стену для более высоконапорных применений.
Материальные протоколы испытаний оборудования (MTC) согласно EN 10204 3,1 и EN 10204 3,2, протоколы испытаний оборудования аттестуя NACE MR0103, NACE MR0175

Экспортер штуцера трубы тройника равного углерода стальной в Индии, 24 дюймах 1/2 до 48 запертый дюймами равный поставщик тройника, изготовители штуцера тройника равного нержавеющей стали ASME B16.9, тройник ASME B16.9



Размеры креста ASME B16.9 прямого

ANSI B16.9 ERW сформированное t изготовил штуцеры трубы SCH10 SCH20 SCH100 SCH120 SCHXXS
NPS O.D.
D		 Центр-к-конец
C		 Центр-к-конец
M
1/2 21,3 25 25
3/4 26,7 29 29
1 33,4 38 38
1 ¼ 42,2 48 48
1 ½ 48,3 57 57
2 60,3 64 64
½ 2 73 76 76
3 88,9 86 86
½ 3 101,6 95 95
4 114,3 105 105
5 141,3 124 124
6 168,3 143 143
8 219,1 178 178
10 273 216 216
12 323,8 254 254
14 355,6 279 279
16 406,4 305 305
18 457 343 343
20 508 381 381
22 559 419 419
24 610 432 432
26 660 495 495
28 711 521 521
30 762 559 559
32 813 597 597
34 864 635 635
36 914 673 673
38 965 711 711
40 1016 749 749
42 1067 762 711
44 1118 813 762
46 1168 851 800
48 1219 889 838

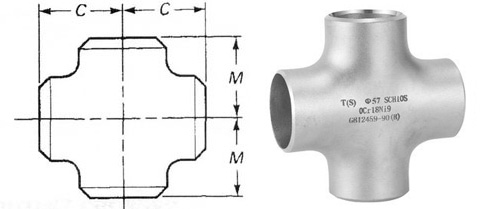

Размеры креста ASME b 16,9 Buttweld прямого

ANSI B16.9 ERW сформированное t изготовил штуцеры трубы SCH10 SCH20 SCH100 SCH120 SCHXXS
Номинальный размер трубы (NPS) DN Вне диаметра на наклоне Разбивочный к-конец
Run.C Выход. M [примечания (1) и (2)]
1/2 15 21,3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
8 200 219,1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406,4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838
