Спецификации
НОМЕР МОДЕЛИ :
1/2» - 48"
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
1500Tons/Month
Срок поставки :
15-30DAYS
Упаковывая детали :
Случаи и паллеты переклейки
Стандарт :
АСМЭ Б16.9
Материал :
А234 ВПБ
Размер :
1/2» - 48"
Толщина :
SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160
Радиус :
L/R И S/R
Угол :
45D 90D 180D
Пакет :
Случаи и паллеты переклейки
Покрытие :
Черная гальванизированные краска, масло, холодный гальванизировать и горячее
Описание

БАТТ ASME B16.9 СВАРИЛ ЛОКОТЬ КРАСКИ ШТУЦЕРОВ ТРУБЫ ЧЕРНЫЙ



Материал: A234 WPB SS304/304L SS316/316L



Размер: 1/2» - 48"



Толщина: SCH5, SCH10, SCH20, SCH30, STD, SCH40, SCH80, SCH120, SCH160



Радиус: L/R И S/R



Угол: 45D 90D 180D



Покрытие: Черная гальванизированные краска, масло, холодный гальванизировать и горячее



Пакет: Случаи и паллеты переклейки

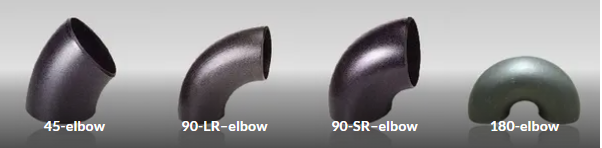

45 локоть степени Degree/90 Degree/180, длинный радиус/короткий локоть радиуса

Батт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальной



  • Размер
    • Сваренный локоть: 4 ″ DN150~DN1800 ″ ~72
    • Безшовный локоть: ″ DN15~DN600 ″ ~24 1/2
    • Стена Thinkness: sch10, - 160, xxs, std
  • Материалы
    • Сталь углерода: ASTM/ASME A234 WPB, WPC
    • Нержавеющая сталь: ASTM/ASME A403 WP 304-304L-304H-304LN-304N; ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti; ASTM/ASME A403 WP 321-321H

• Стандарты:

ASTM A234 WPB, ASME B16.9, MSS SP-43, DIN 2617, JIS B2313

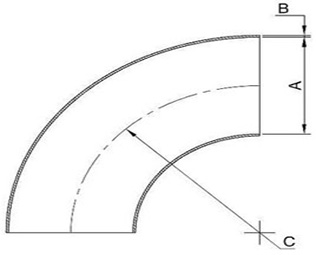

Размеры локтя ASME B16.9 1.5D:

 Радиус 90 локтей = 1.5d

Батт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальной

ВНУТРЕННОСТЬ

СТЕНА

ОСЬ

ВЕС
Диаметр Толщина Радиус В часть
„A“ mm „B“ mm „C“ mm кило
15 1,50 30 0,03
20 1,50 35 0,04
25 1,50 32,5 0,06
32 1,50 45 0,11
40 1,50 60 0,20
50 2,00 73 0,31
65 2,00 95 0,52
80 2,00 123 0,77
100 2,00 150 1,20
100 3,00 150 1,79
125 2,00 188 1,88
150 2,00 225 2,69
150 3,00 225 4,09



локоть 1.5D утяжеляет диаграмму размера:

ВЕСЫ ШТУЦЕРОВ
NPS
дюймы		 ЛОКТИ
1.5D		 ЛОКТИ
1.5D
Sch.
5S		 Sch.
10S		 Sch.
40S		 Sch.
80S		 Sch.
5S		 Sch.
10S		 Sch.
40S		 Sch.
80S
1/2 0,05 0,06 0,08 0,10 0,03 0,04 0,05 0,07
3/4 0,06 0,07 0,09 0,11 0,04 0,05 0,06 0,07
1 0,09 0,15 0,18 0,20 0,06 0,10 0,12 0,13
1 1/4 0,13 0,20 0,25 0,35 0,09 0,13 0,17 0,12
1 1/2 0,18 0,30 0,40 0,50 0,12 0,20 0,27 0,33
2 0,30 0,50 0,70 0,90 0,20 0,33 0,47 0,60
2 1/2 0,60 0,85 1,35 1,80 0,40 0,60 0,90 1,20
3 0,90 1,30 2,00 2,90 0,60 0,90 1,35 1,90
4 1,40 2,00 4,00 5,90 0,90 1,35 2,65 3,90
5 2,90 3,60 6,50 9,70 1,95 2,40 4,35 6,50
6 4,00 5,00 10,5 16,0 2,70 3,35 7,00 10,5
8 7,40 10,0 21,5 33,5 4,90 6,70 14,5 22,5
10 13,6 16,8 38,5 52,5 9,10 11,2 25,6 35,0
12 23,4 27,0 59,0 79,0 15,6 18,0 39,5 53,0
14 29,0 35,0 70,0 94,0 19,3 23,5 47,0 63,0
16 41,3 47,0 95,0 125 27,5 31,5 63,5 84,0
18 51,8 59,0 120 158 34,5 39,5 80,0 105
20 73,0 85,0 146 194 49,0 57,0 98,0 129
24 122 140 210 282 82,0 94,0 140 188








Штуцеры трубы нержавеющей стали Buttweld

  Штуцеры сварного соединения встык нержавеющей стали
Типы штуцеров 90º LRs, 90º SRs, 45º проталкивает,
Концентрические редукторы, эксцентричные редукторы,
Тройники, уменьшающ тройники и штуцеры обрезанных концов
Размеры 1/2» – 12"
Расписания Sch 10S - 80S

* более высокие оценки давления и более большие размеры чем перечислено над доступным по требованию.





Батт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальнойБатт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальнойБатт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальнойБатт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальнойБатт ASME B16.9 сварил локоть черноты штуцеров трубы SCH10 SCH20 STD SCH40 SCH80 стальной
