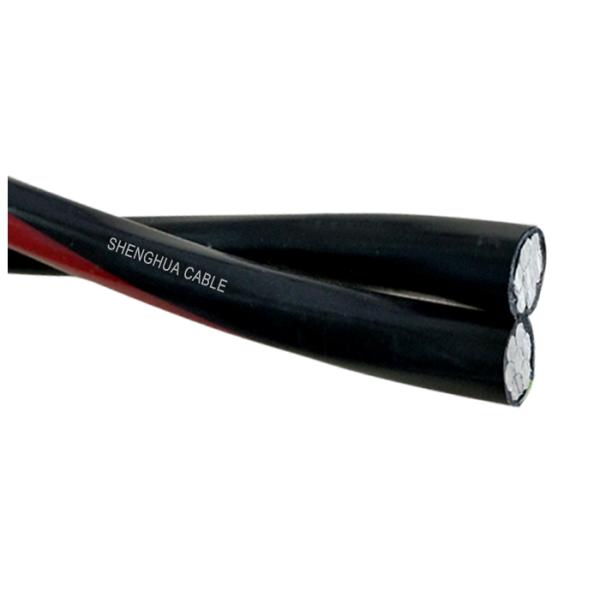

Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC
Спецификации
Номер модели :
Дуплекс ABC-AAC/AL/PVC
Место происхождения :
Китай
Количество минимального заказа :
0.5KM
Термины компенсации :
Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram
Срок поставки :
штуф 15Days больше
Упаковывая детали :
Барабанчик деревянного барабанчика стальной
Способность поставкы :
1000KM В МЕСЯЦ
проводник :
Алюминий (AAC)
Изоляция :
PVC или PE или XLPE
Номинальное напряжение :
0.6/1 kV
Но. сердечников :
2
Оболочка :
Нет
Применение :
Надземная электрическая система
Описание

На открытом воздухе 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции СЛПЭ/ПВК





Описание





Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.





Конструкция



     1.Кондуктор:



a) Участок - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.



b) Нейтраль или посыльный - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который.



      2. Изоляция:



Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.









Напольные 2 вырезают сердцевина из кабеля связанного антенной, кабеля изоляции XLPE/PVC

1 проводник участка + 1 проводник посыльного







Расписание технических частностей



Проводник участка
Номинальная площадь поперечного сечения мм ² 16 16 25 35 50 70 95 120 150 185
Количество ядров   1 3 3 3 3 3 3 3 3 3
Минимальное количество проводов   6 6 6 6 6 12 15 15 30 30
Номинальная толщина изоляции мм 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2,0
Диаметр изолированного ядра мм 6,8 6,8 8,5 9,5 11,2 13,0 15,1 16,6 18,4 20,6
Максимальное сопротивление ДК на 20℃ охм/км 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Настоящая оценка на неподвижном ветре, окружающем А 61 61 84 104 129 167 209 246 283 332
температуре=30℃
Проводник температуре=75℃
Проводник посыльного
Номинальная площадь поперечного сечения мм ² 25 25 25 25 35 50 70 70 95 120
Минимальное количество проводов   6 6 6 6 6 6 12 12 15 15
Номинальная толщина изоляции мм 1,2 1,2 1,2 1,2 1,2 1,4 1,4 1,4 1,6 1,6
Диаметр изолированного ядра мм 8,5 8,5 8,5 8,5 9,5 11,2 13,1 13,1 15,1 16,6
Максимальное сопротивление ДК на 20℃ охм/км 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Высчитанная разрывная нагрузка кН 6,4 6,4 6,4 6,4 8,9 12,1 18,0 18,0 24,2 30,8
Завершенный кабель
Приблизительно общий диаметр мм 15,3 19,0 23,2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Приблизительно вес кабеля кг/км 160 290 400 500 680 920 1270 1510 1870 2340
Длина упаковки м/друм 1000 1000 1000 1000 1000 1000 500 500 500 500
