Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы
Спецификации
Номер модели :
ABC-ACSR/XLPE 0.6/1KV
Место происхождения :
Китай
Количество минимального заказа :
0.5KM
Термины компенсации :
D/A, L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставкы :
1000KM В МЕСЯЦ
Срок поставки :
10Days или больше
Упаковывая детали :
Барабанчик деревянного барабанчика стальной
Проводник участка :
Алюминиевые
Изоляция :
PE штуфа XLPE или PVC
Номинальное напряжение :
0.6/1 kV
Но. сердечников :
2
Нейтральный проводник :
Алюминиевый сплав
Применение :
Надземная электрическая система
модель :
ABC-0.6/1KV-ACSR/XLPE
Описание

Дуплекс вырезает сердцевина из связанного антенной проводника кабеля АКСР АБК для надземной электрической системы



Описание



Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.



Конструкция



  1. Проводник:



a) Участок - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.



b) Нейтраль или посыльный - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который.



  1. Изоляция:



Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.







Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы

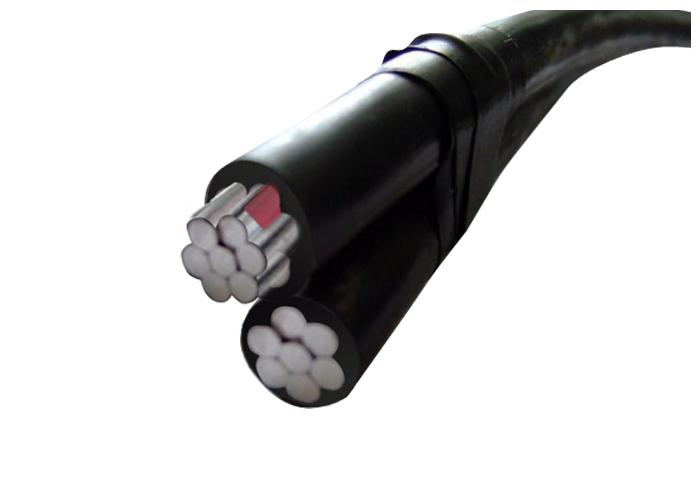

1 проводник участка + 1 проводник посыльного







Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы

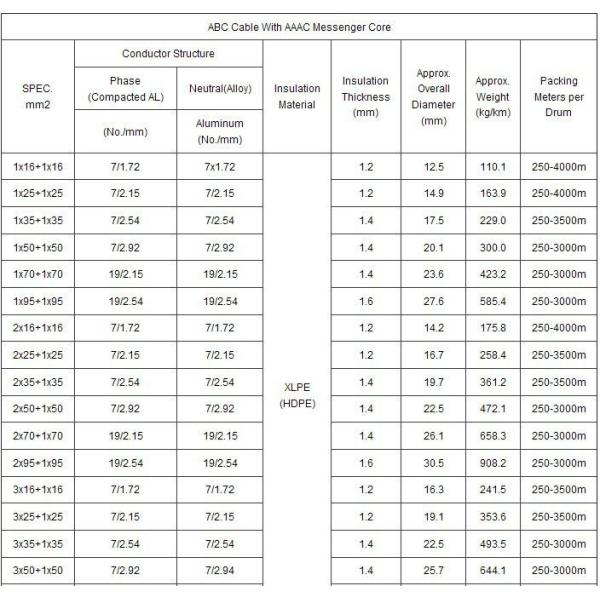

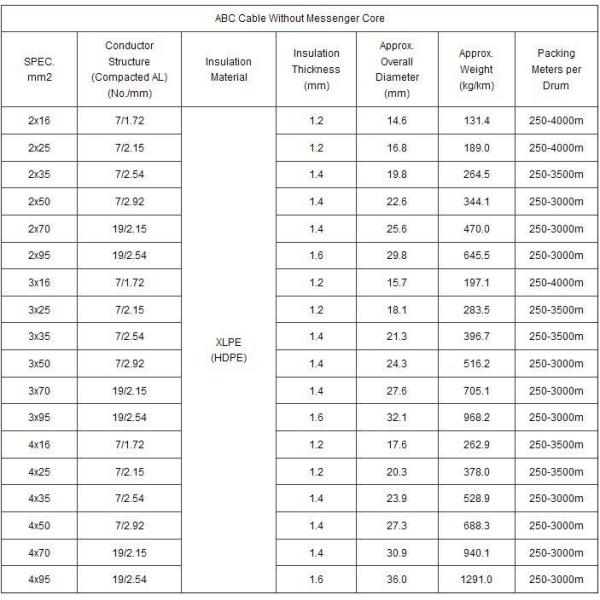

Расписание технических частностей



Проводник участка
Номинальная площадь поперечного сечения мм ² 16 16 25 35 50 70 95 120 150 185
Количество ядров   1 3 3 3 3 3 3 3 3 3
Минимальное количество проводов   6 6 6 6 6 12 15 15 30 30
Номинальная толщина изоляции мм 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2,0
Диаметр изолированного ядра мм 6,8 6,8 8,5 9,5 11,2 13,0 15,1 16,6 18,4 20,6
Максимальное сопротивление ДК на 20℃ охм/км 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Настоящая оценка на неподвижном ветре, окружающем А 61 61 84 104 129 167 209 246 283 332
температуре=30℃
Проводник температуре=75℃
Проводник посыльного
Номинальная площадь поперечного сечения мм ² 25 25 25 25 35 50 70 70 95 120
Минимальное количество проводов   6 6 6 6 6 6 12 12 15 15
Номинальная толщина изоляции мм 1,2 1,2 1,2 1,2 1,2 1,4 1,4 1,4 1,6 1,6
Диаметр изолированного ядра мм 8,5 8,5 8,5 8,5 9,5 11,2 13,1 13,1 15,1 16,6
Максимальное сопротивление ДК на 20℃ охм/км 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Высчитанная разрывная нагрузка кН 6,4 6,4 6,4 6,4 8,9 12,1 18,0 18,0 24,2 30,8
Завершенный кабель
Приблизительно общий диаметр мм 15,3 19,0 23,2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Приблизительно вес кабеля кг/км 160 290 400 500 680 920 1270 1510 1870 2340























Дуплекс вырезает сердцевина из связанного антенной проводника кабеля ACSR ABC для надземной электрической системы













ГБ12527-91, ИЭК502, БС7870-5

Другие стандарты техника как БС, ДИН и ИКЭА по требованию.
